两米翼展遥控滑翔机结构设计方案

　　这款翼展两米的遥控滑翔机结构，主要面向休闲航模飞行、青少年航空科普教学以及初级航空模型竞赛场景使用，在日常户外飞行活动中，这类大翼展滑翔机能够借助热气流实现长时间留空，不需要持续大动力输出就能完成平缓的航线飞行、低空通场、小半径转弯等基础特技动作，对于航模初学者来说，较低的飞行速度与充足的翼面升力能够大幅降低操作门槛，减少炸机概率。从实际使用场景来看，这类滑翔机既可以在开阔的草坪、郊外平地完成手抛起飞，也可以搭配小型弹射架完成短距助推起飞，降落时对场地平整度要求不高，滑跑距离短，适配绝大多数非专业航模飞行场地。

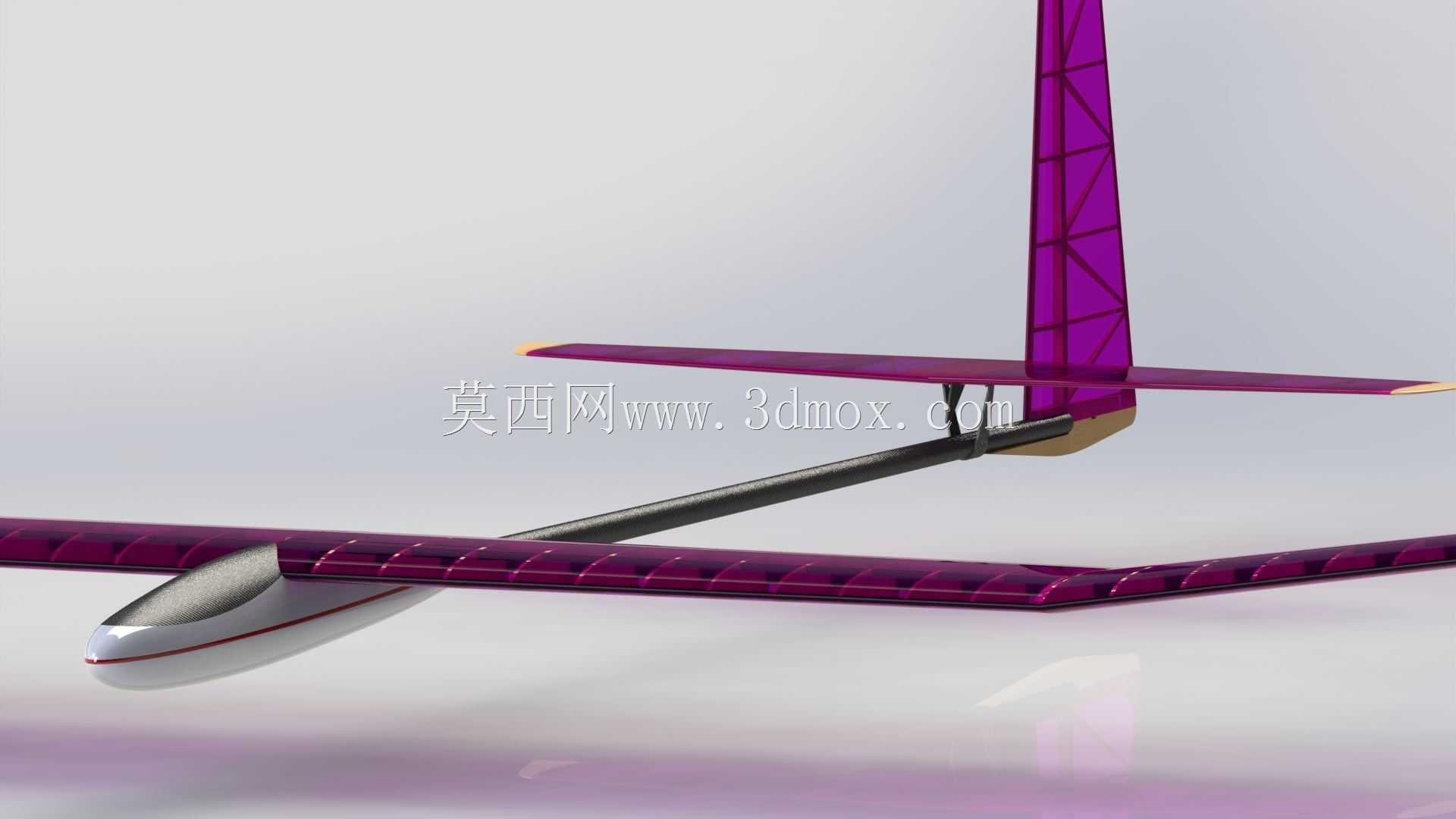

　　从结构设计思路来看，整机采用了上单翼布局配合细长尾撑杆的结构形式，这种布局能够将机翼升力中心布置在整机重心上方，天然具备飞行自稳特性，飞行过程中如果出现姿态倾斜，机翼升力会自动产生回正力矩，降低飞手的操作负担。机翼部分采用了分段式翼型设计，翼根处翼型相对厚度更大，能够提供充足的结构强度容纳舵机、接线等电子元件，同时提升低速飞行时的升力系数；翼尖处翼型逐渐变薄并带有轻微的上反角，进一步提升横向稳定性，减少侧风对飞行姿态的干扰。尾翼部分采用了常规的平尾加垂尾布局，垂尾采用桁架式镂空结构，在保证足够方向安定性的前提下大幅降低尾部结构重量，避免整机重心过度后移，平尾与垂尾的舵面均采用铰接式连接，舵面偏转角度经过优化，平尾舵面上下偏转角度控制在正负15度范围内，既能够提供足够的俯仰操纵力矩，也不会因为舵面偏转过大导致气流分离失速；垂尾舵面左右偏转角度控制在正负20度，满足方向操纵需求的同时避免侧滑过大导致机翼失速。

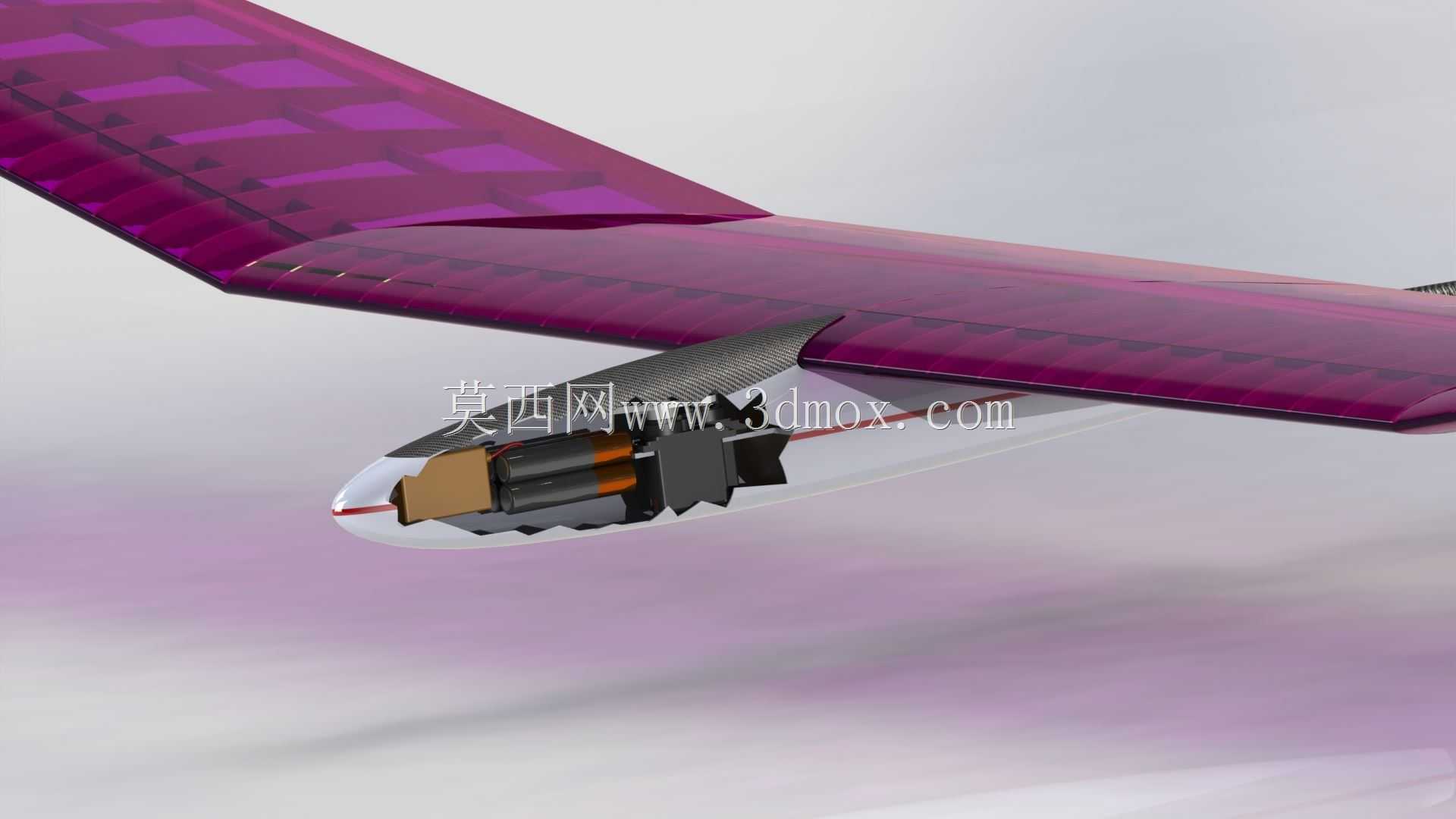

　　整机的尾撑杆采用碳纤维管材结构，这种材料比强度高，重量轻，能够在保证连接刚度的前提下，将尾翼与机翼之间的距离控制在合理范围内，尾翼距离机翼的距离经过配平计算，能够让平尾在飞行过程中处于机翼下洗流的稳定影响区域内，避免不同飞行速度下平尾效率出现大幅波动。机身头部设计为流线型整流罩结构，内部可以容纳电池、电调、接收机等电子设备，整流罩外形经过修型，能够减少头部飞行阻力，同时将电池安装位置设计在机头最前端，方便通过调整电池前后位置来调整整机重心，将整机重心控制在机翼弦长30%的位置，这个重心位置是滑翔机最优的重心区间，既能够保证飞行稳定性，也不会因为重心过于靠前导致飞行阻力增大、操纵迟钝。

　　从安装边界尺寸来看，整机翼展为2000mm，机身长度为1100mm，机翼根弦长度为180mm，翼尖弦长为100mm，平尾展长为400mm，垂尾高度为220mm，尾撑杆直径为12mm，这些尺寸参数经过实际飞行验证，既能够保证大翼展带来的高升阻比，也不会因为尺寸过大导致运输不便，机翼设计为快拆结构，拆卸后整机可以放入普通家用轿车后备箱，方便外出携带飞行。机翼与尾撑杆的连接采用卡扣式结构，不需要额外工具就可以完成组装与拆卸，连接位置的定位精度控制在0.5mm以内，避免每次组装后机翼安装角出现偏差，影响飞行姿态。舵机安装位置预留了标准9g舵机的安装槽位，舵机摇臂与舵面之间采用钢丝连杆连接，连杆长度可以微调，方便在地面调试时调整舵面中立位置与舵量大小。整机结构重量控制在450g以内，搭配2204型号无刷电机与9寸螺旋桨，就可以完成动力飞行，动力系统推力重量比可以达到0.8:1，足够完成平缓的爬升动作，关闭动力后滑翔比可以达到1:12，能够在热气流条件下实现数十分钟的留空飞行。

　　在结构强度设计上，机翼主翼梁采用碳纤维片加强，能够承受3g以内的机动过载，满足日常休闲飞行的强度需求，机翼蒙皮采用热缩膜材质，既能够保证机翼表面的光滑度降低飞行阻力，也能够在机翼出现轻微形变时提供足够的张紧力，维持翼型精度。尾翼的桁架结构采用轻木切割拼接而成，表面同样覆盖热缩膜，在保证结构刚度的前提下将尾部重量控制在50g以内，避免尾部过重导致配平困难。整机所有连接位置都做了应力分散设计，比如机翼与尾撑杆的连接位置增加了轻木加强片，避免飞行过程中连接位置出现应力集中导致结构断裂；起落架（如果选配安装）的安装位置预留了金属安装片，能够承受降落时的冲击载荷，不会因为轻微的硬着陆导致机身结构损坏。
