克拉克翼型遥控滑翔机结构设计

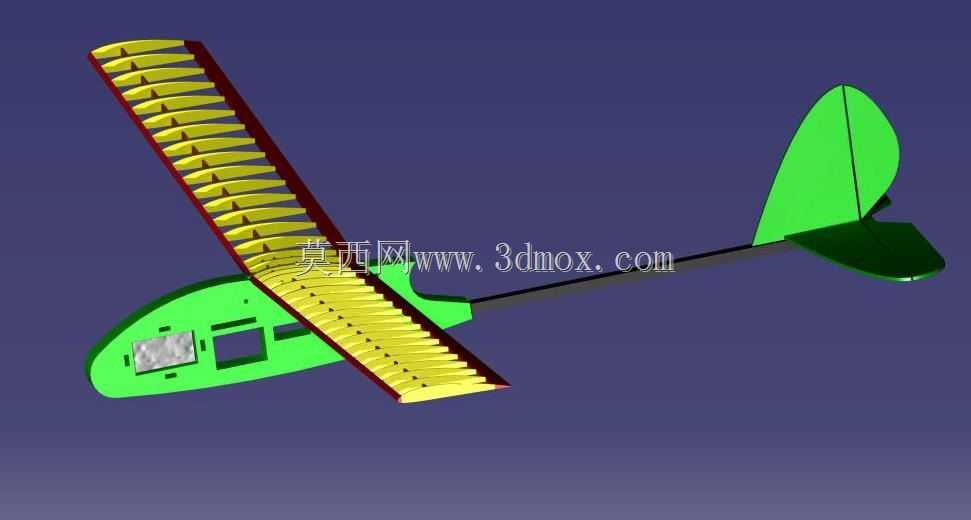

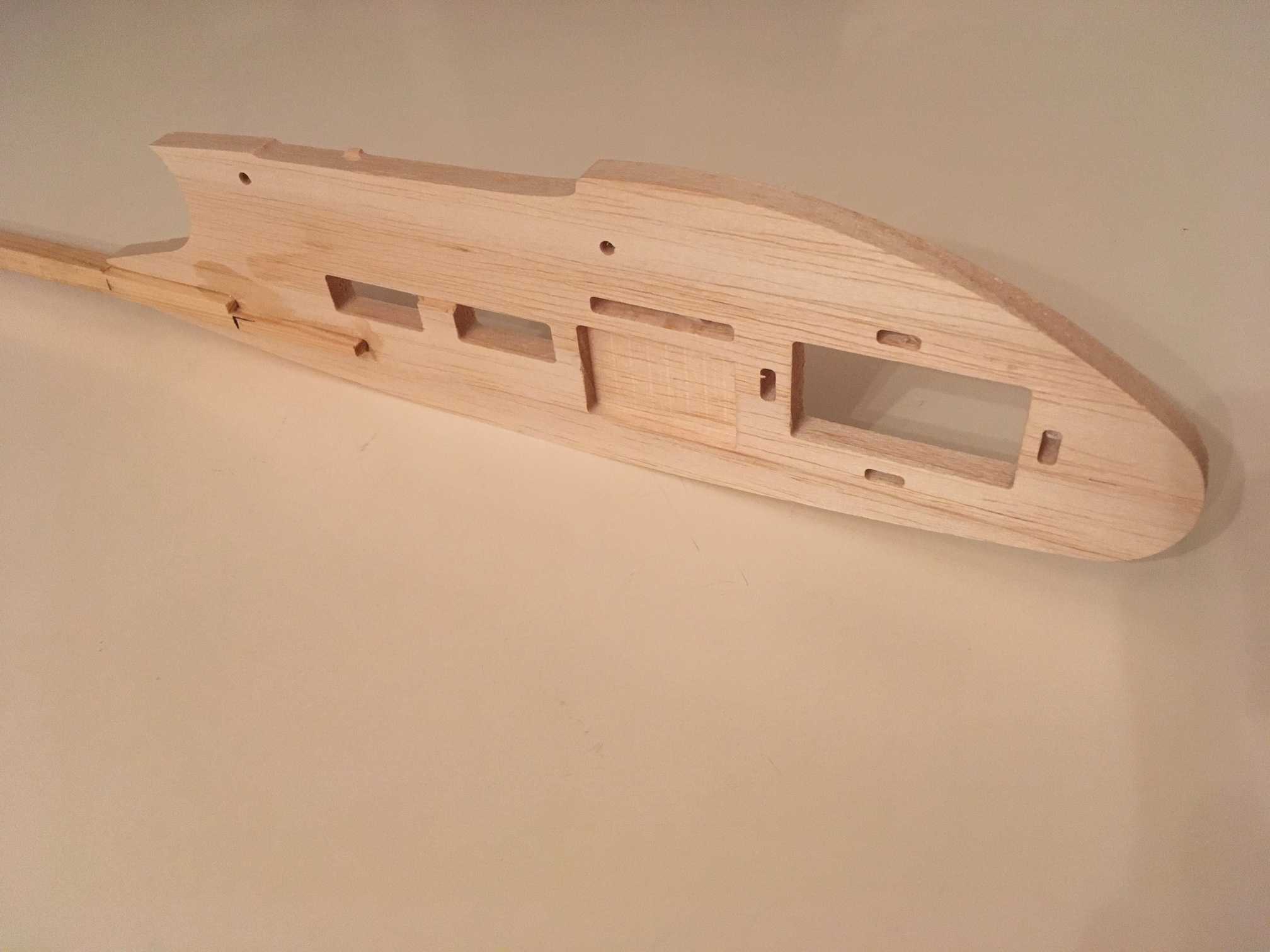

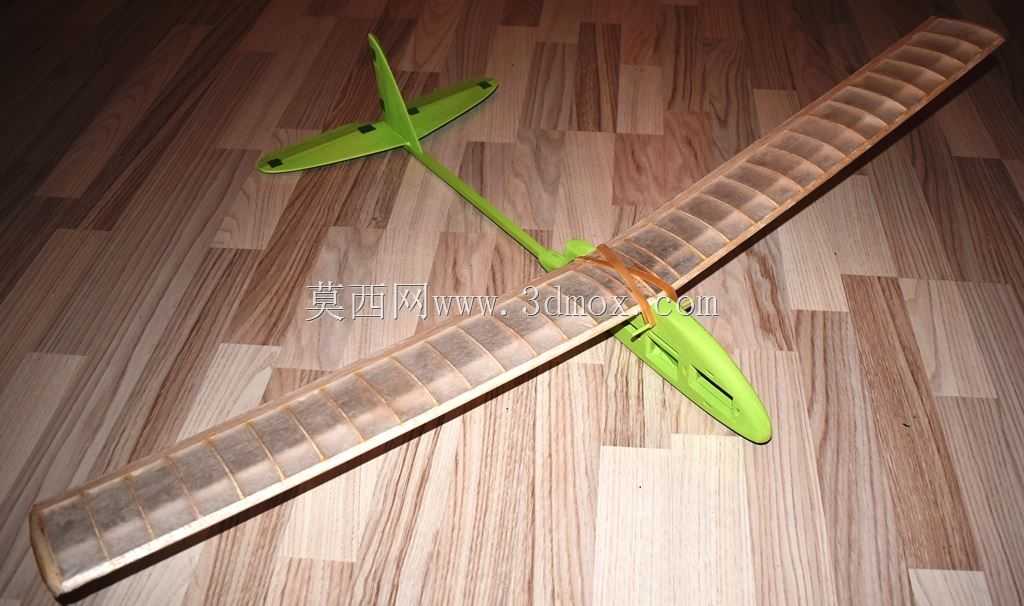

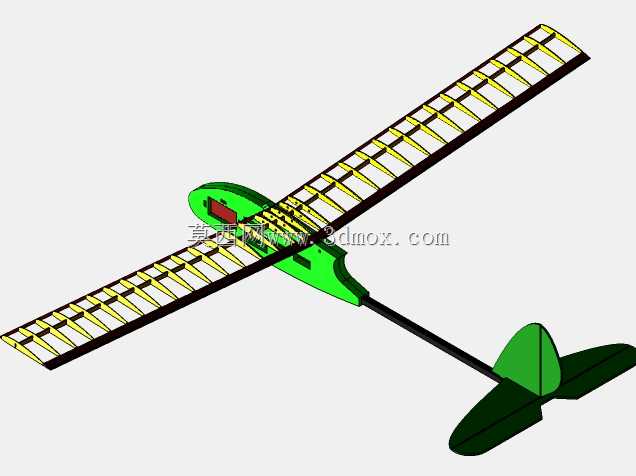

　　这款固定翼滑翔机的结构设计，核心围绕低速飞行下的升阻比优化展开，机翼部分采用经典克拉克翼型，这类翼型在低速航模场景下的升力系数表现稳定，失速迎角范围宽，对新手操控的容错率更高，也适配轻量动力配置下的长距离滑翔需求。从结构拆分来看，机身主体采用分段式设计，机头舱预留了动力设备、遥控接收机与电池组的安装空间，舱壁上的方形开孔一方面是为了减重，另一方面是为了走线与设备散热预留通道，机头前端的配重安装位可根据实际搭载的设备重量调整配重块位置，确保整机重心落在机翼弦长30%左右的最优区间，避免飞行中出现头轻或头重导致的操控失稳。机翼部分采用肋板式结构，逐片排列的翼肋严格按照克拉克翼型的坐标曲线加工成型，翼肋之间通过主梁与前后缘条串联固定，

　　这种结构在保证翼型精度的同时，能最大限度降低机翼自重，翼肋上的减重孔进一步削减了不必要的结构重量，同时也能在飞行中让机翼表面的蒙布形成微小的透气效应，降低翼面颤振的发生概率。尾翼部分采用常规布局，垂直尾翼与水平尾翼通过细长的尾撑杆与机身主体连接，这种拉长尾力臂的设计能大幅提升俯仰与偏航方向的操控稳定性，减少飞行中舵面操控的过灵敏问题，尾翼与尾撑杆的连接位预留了粘接与螺丝固定的双重安装位，既可以用快干胶做永久固定，也可以通过螺丝实现尾翼的可拆卸，方便日常携带与运输过程中的收纳。从安装边界来看，整机翼展控制在适合户外小场地飞行的尺寸区间，机身长度与翼展的比例符合低速滑翔机的常规配平比例，机翼与机身的连接位采用插接式结构，

　　安装时只需将机翼主梁插入机身对应的插槽即可完成固定，不需要额外的复杂紧固件，外场组装的时间可以控制在两分钟以内。实际应用场景中，这款滑翔机既可以作为遥控航模供爱好者户外飞行使用，也可以作为航空科普教学的实体教具，帮助学习者理解固定翼飞行器的翼型原理、重心配平逻辑与舵面操控原理，部分结构件可以直接通过数控铣床加工轻质木材或工程塑料成型，不需要复杂的开模工艺，小批量制作的成本可控。设计过程中对各个部件的受力路径做了针对性优化，机翼主梁承担飞行中的主要弯曲载荷，翼肋负责维持翼型形状并将蒙皮承受的气动载荷传递到主梁上，机身的纵梁承担起降与飞行过程中的纵向冲击载荷，尾撑杆采用高比刚度的轻质材料制作，

　　在保证足够强度的前提下不会给整机增加过多的尾部重量，减少机头配重的需求量。舵面的安装位预留了标准航模舵机的安装空间，舵机的走线槽沿着机身内部与尾撑杆内部布置，不会外露在机身表面破坏气动外形，机身底部的平滑设计可以适应草地平整地面的滑跑起降，不需要额外配置复杂的起落架结构，进一步降低了整机自重与结构复杂度。
