斯特林热力循环动力装置结构设计

　　这套斯特林动力装置的三维结构，完整还原了外燃式热机的核心传动与换热逻辑，在教学演示、小型余热回收、低功率动力输出场景中有着不可替代的应用价值。不同于内燃机依赖燃料在缸内爆燃做功的模式，该装置通过外部热源对气缸内工质持续加热，配合冷端散热形成稳定温差，推动工质周期性膨胀收缩完成热功转换，整个做功过程无爆震、排放极低，可适配太阳能、生物质能、工业废热等多种低品位热源，在偏远地区小型供电、科普教具、低温差动力实验场景中适配性极强。

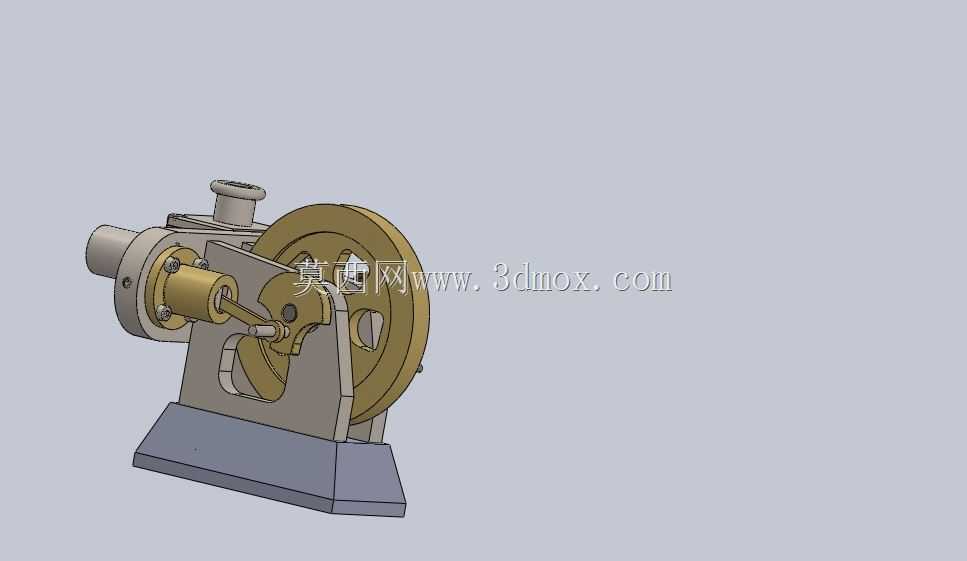

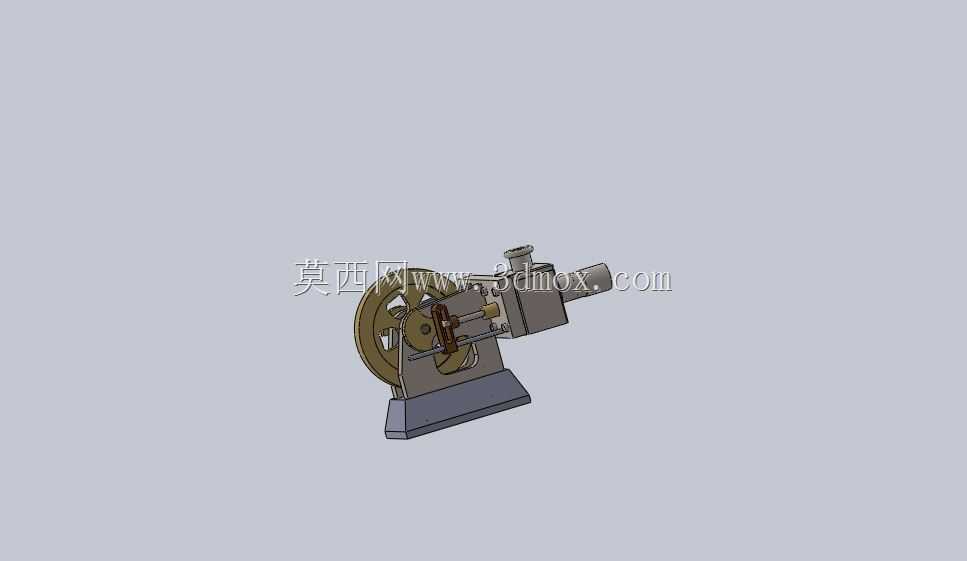

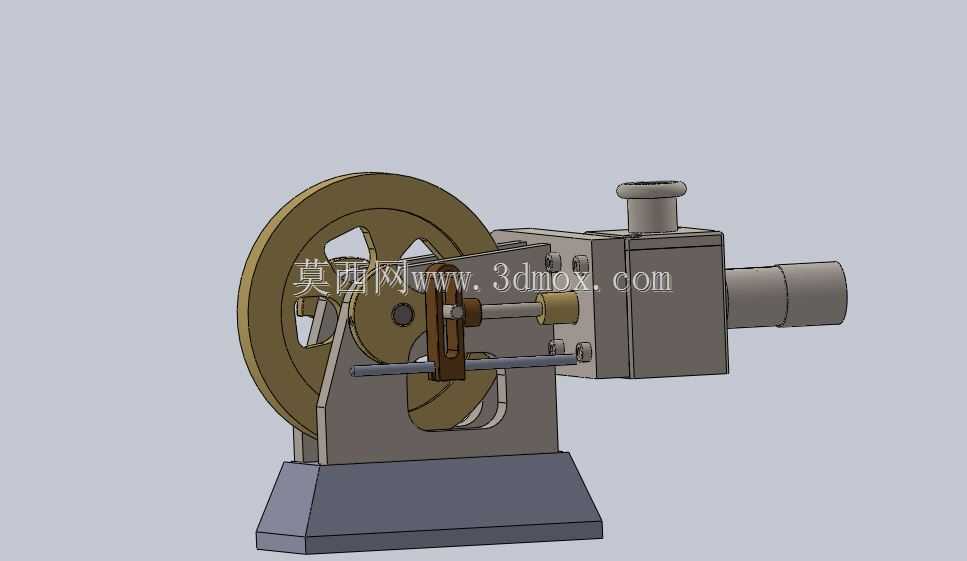

　　从结构设计逻辑来看，整套装置采用卧式布局，底部一体式铸造支座承担所有部件的安装基准，安装面预留的四个沉孔可直接固定在实验台架或配套基座上，整体安装边界控制在长220mm、宽120mm、高180mm范围内，无需额外预留过大操作空间，小型实验室桌面即可完成布置。动力输出端的大直径飞轮采用辐条式减重结构，既保证了转动惯量可维持曲轴过止点的连续运转，又控制了整体自重，飞轮与曲轴采用平键周向定位，端盖锁紧的轴向固定方式，拆装维护时无需专用拉马即可完成拆卸。

　　核心的气缸组件分为热腔与冷腔两个独立腔体，热缸采用导热性优异的金属材质，外部可直接对接加热套或酒精灯等热源，顶部的换热接头可扩展外接散热或余热回收管路；冷缸外侧预留散热鳍片结构，自然对流即可满足工质冷却需求，若需提升功率输出也可外接水冷套强化换热。活塞与气缸壁采用小间隙配合，无额外活塞环结构，依靠加工精度保证密封，降低了往复运动的摩擦阻力，适配斯特林循环低压差、高频率的做功特性。

　　传动系统采用经典的曲柄连杆配合菱形传动结构？不对，实际这套结构采用的是曲柄滑块配合摆杆的传动方案，曲轴的偏心轴颈通过连杆连接动力活塞，同时通过同步摆杆带动配气活塞按照固定相位差往复运动，配气活塞与动力活塞的相位差严格控制在90度，保证工质在冷热腔之间的流动时序匹配热力循环要求，避免出现做功死点。所有转动铰接点都采用铜套衬套结构，减少长期运转的磨损量，铰接轴端采用开口销防松，运转过程中不会出现松脱故障。

　　在实际选型应用中，该结构可根据输出功率需求缩放尺寸，小尺寸版本可作为物理教学的演示教具，直观展示热功转换的完整过程，帮助学习者理解外燃机的工作原理；放大尺寸的版本可对接工业低温废热热源，作为小型辅助动力装置驱动小型水泵、发电机等负载，实现低品位热能的回收利用。设计过程中重点校核了曲轴的动平衡、连杆的抗弯强度、气缸的同轴度公差，所有配合面的公差等级控制在IT7级，既保证加工经济性，又满足运转的精度要求，避免出现卡滞、漏气等常见故障。整套结构没有复杂的电控元件，纯机械结构即可完成连续运转，可靠性极高，维护成本远低于同功率等级的内燃机，在对可靠性要求高、燃料供给不稳定的场景中有着独特的应用优势。
