可倒挡立式单缸蒸汽机结构设计

　　这款可实现倒挡功能的立式单缸蒸汽机，核心应用场景集中在小型船舶辅机驱动、复古工业动力演示装置、早期工矿轻型牵引设备动力单元等领域，区别于常规单缸蒸汽机仅能单向输出动力的局限，倒挡结构的加入让设备无需额外加装换向齿轮组即可直接实现输出轴正反转切换，大幅简化了配套传动链路的结构复杂度。从实际用途来看，这类带倒挡的蒸汽机在小型内河作业小艇上，可直接驱动螺旋桨完成前进、倒退动作，省去了独立的换向减速箱配置，降低动力舱的布置空间占用；在工业科普展示场景中，完整的配气、曲柄、换向联动结构可直观演示蒸汽动力的能量转换逻辑与换向原理，相比单向运转的机型更具展示完整性。

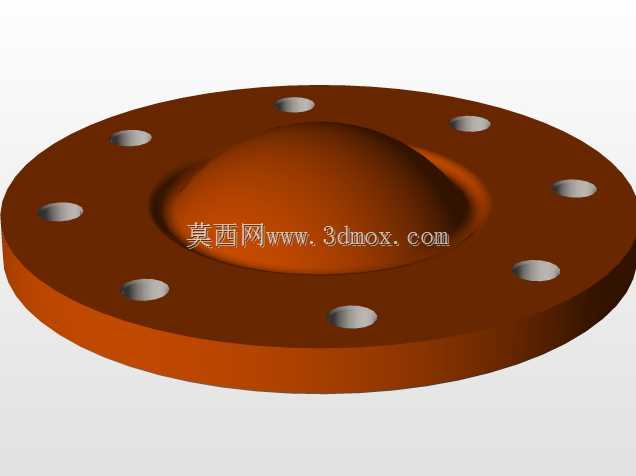

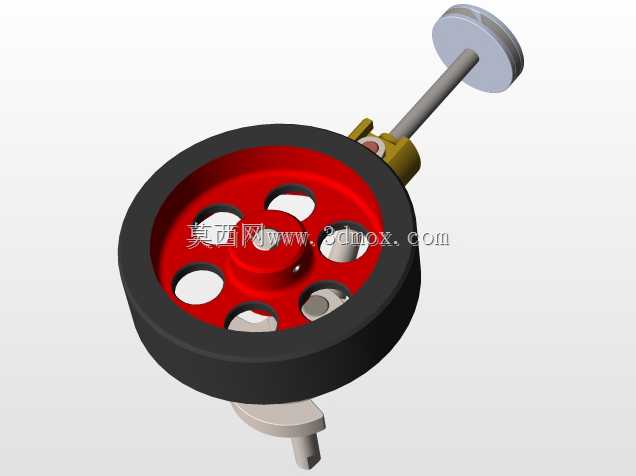

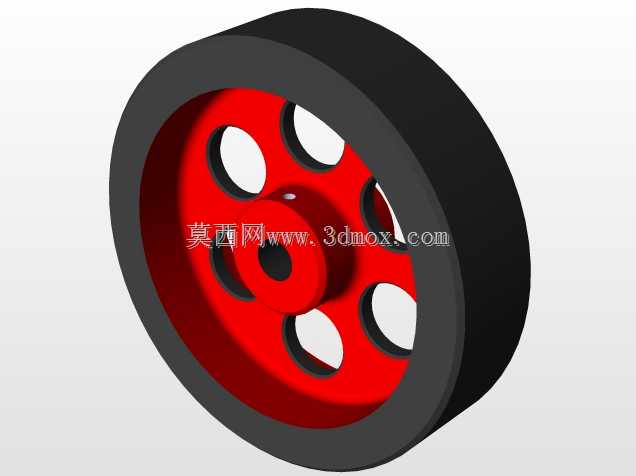

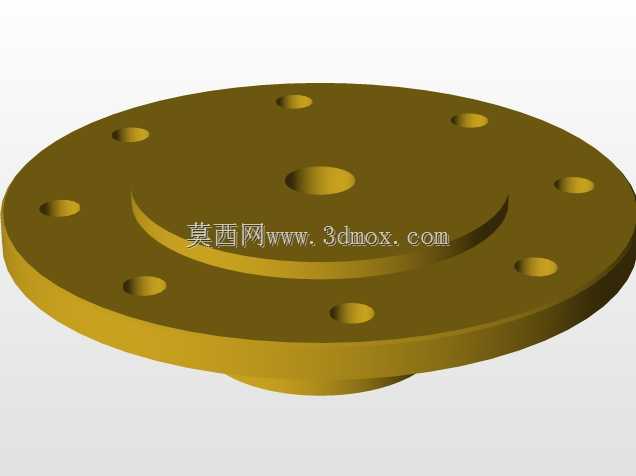

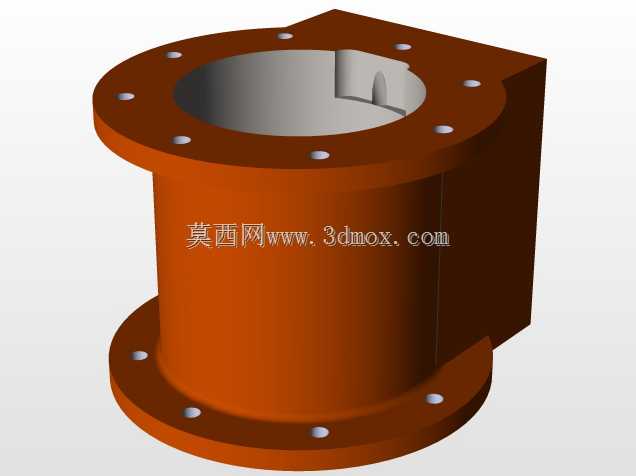

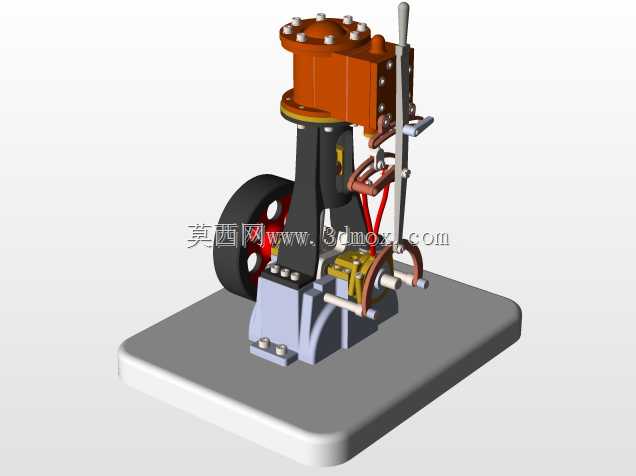

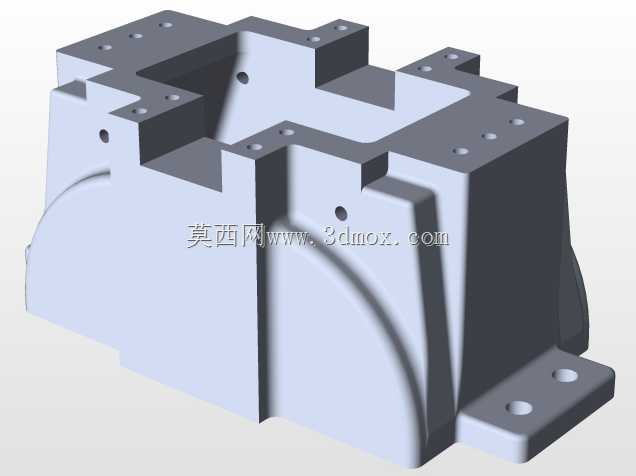

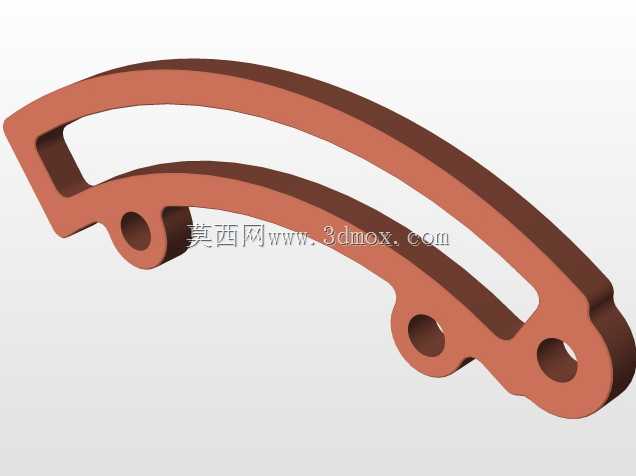

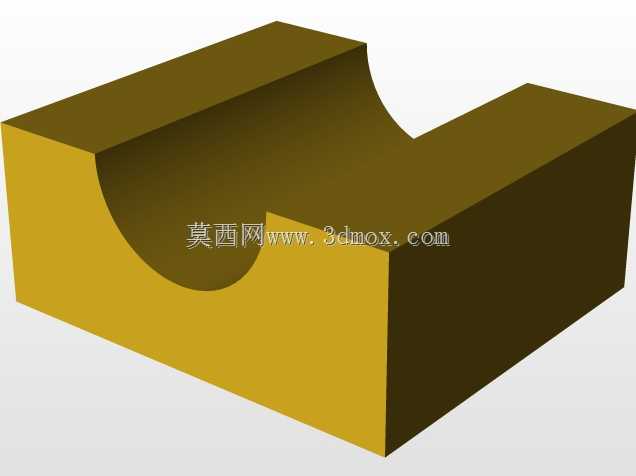

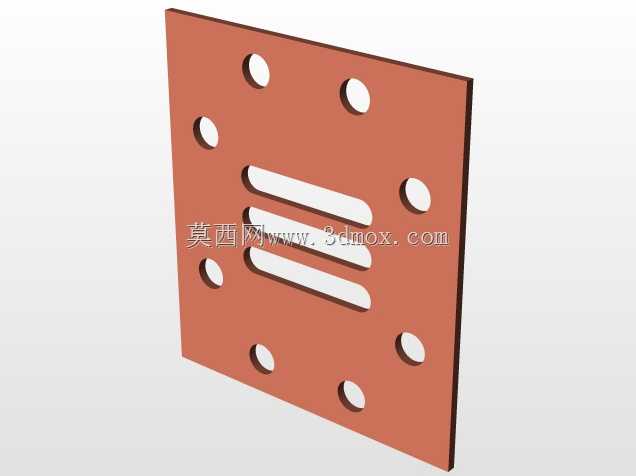

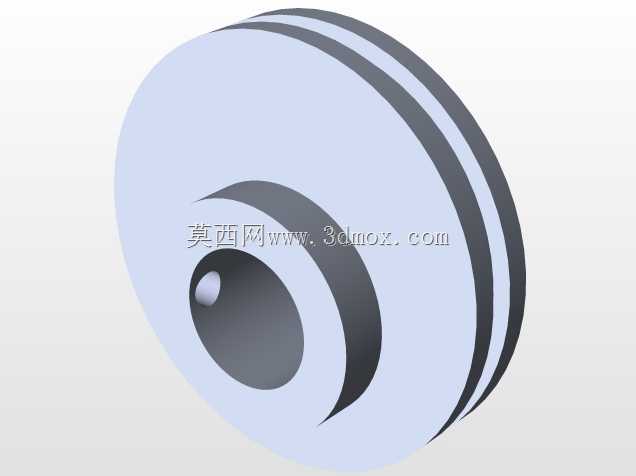

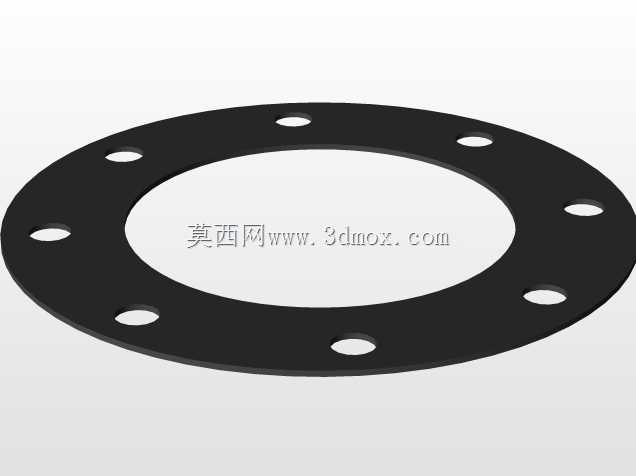

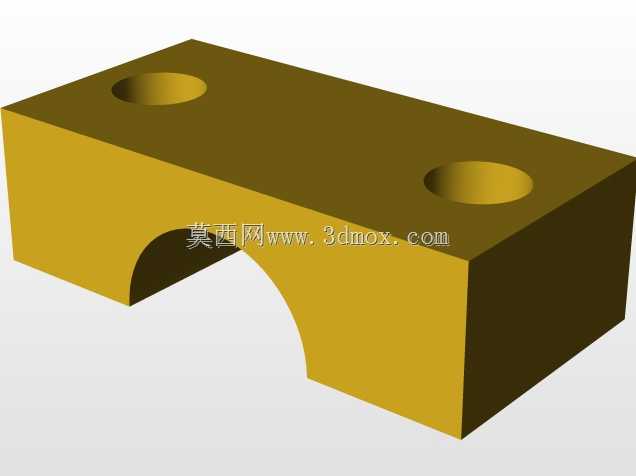

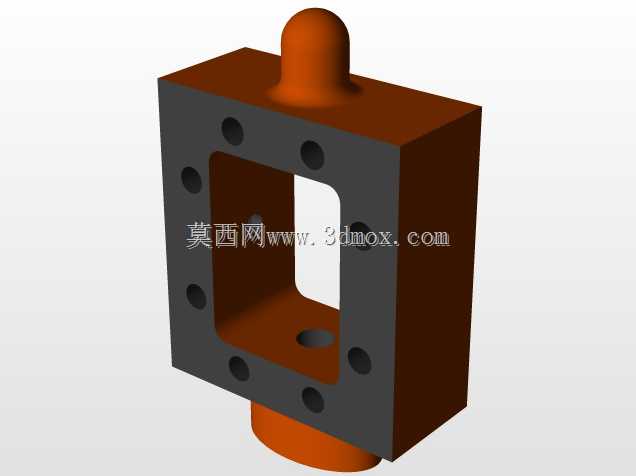

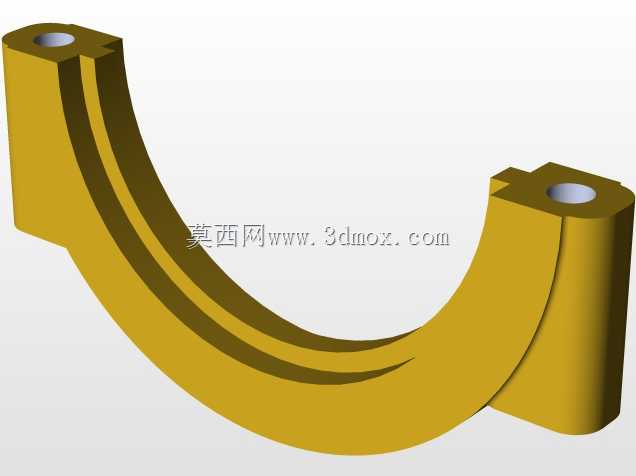

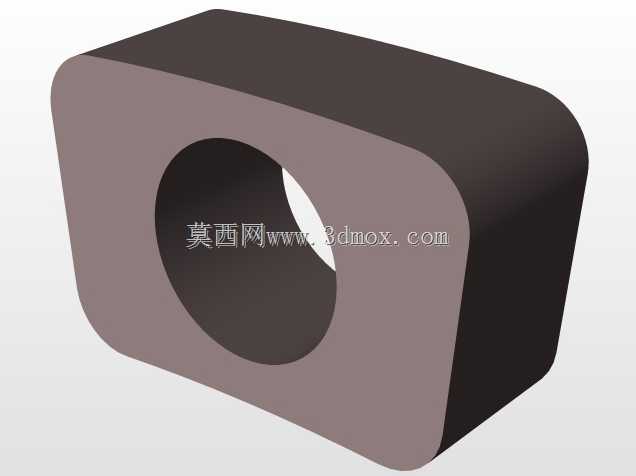

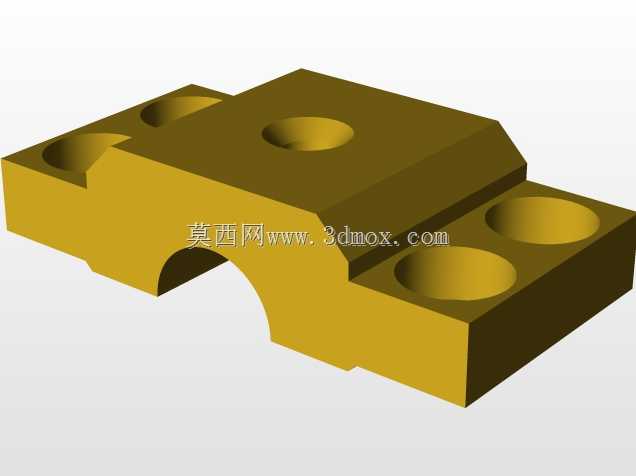

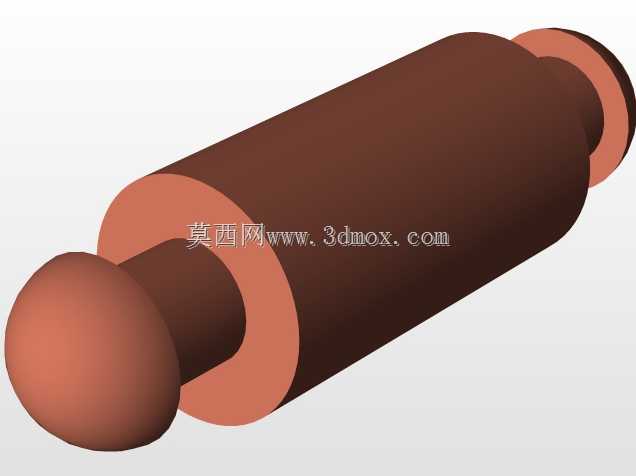

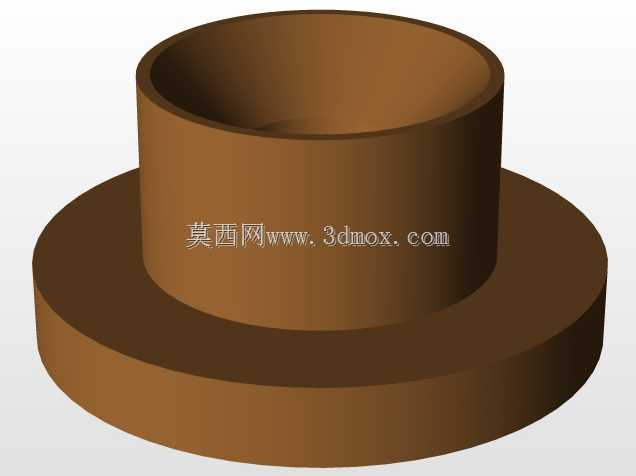

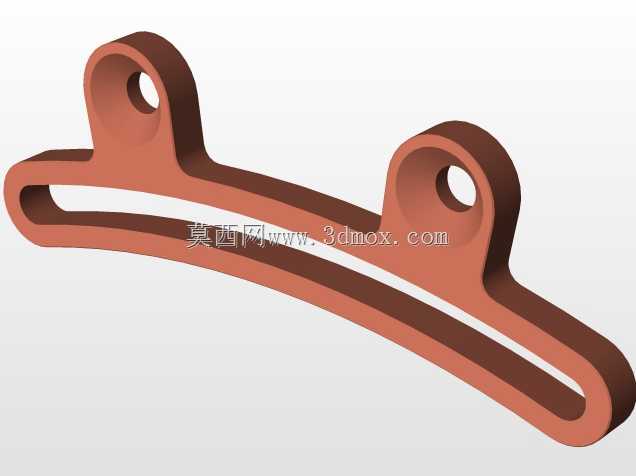

　　功能特性层面，整机采用立式汽缸布局，上部为带密封端盖的蒸汽腔室，端盖周向布置的紧固螺栓可保证高压蒸汽注入时的腔体密封性，避免蒸汽泄漏导致的动力损失；侧面的操纵杆直接联动配气滑阀机构，通过改变蒸汽进入汽缸的进排气时序，推动活塞反向做功，进而带动曲柄连杆结构实现飞轮的反向旋转，整个换向操作无需停机即可完成，操纵行程短、机构响应直接。下部的机座采用一体化铸造结构，预留的安装孔位可直接将整机固定在安装基础上，承托汽缸、曲柄飞轮组、配气管路的全部重量，抵消活塞往复运动、飞轮旋转产生的振动，保证运转过程的整机稳定性。飞轮采用辐条式结构，轮缘的配重设计可储存活塞做功冲程的能量，带动曲柄顺利越过止点，保证曲轴输出扭矩的连续性，避免单缸机运转时出现的转速波动甚至卡滞问题。外露的铜质配气管路采用弯管成型工艺，管路走向避开运动部件的运动包络，既保证蒸汽输送的通畅性，也避免运转过程中管路与运动件发生干涉。

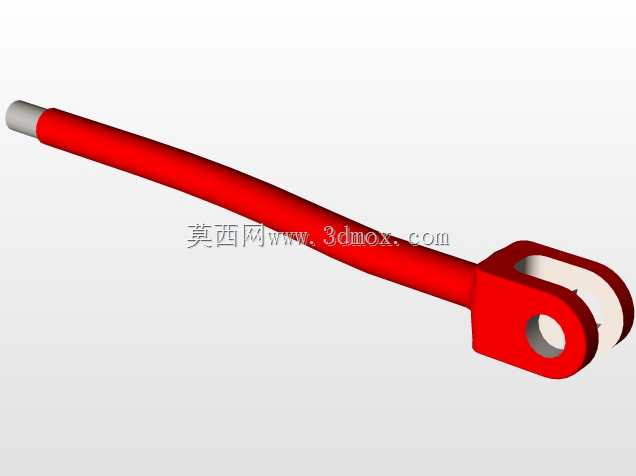

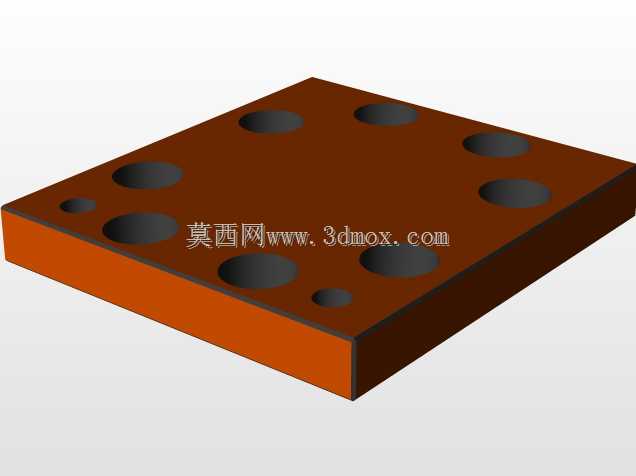

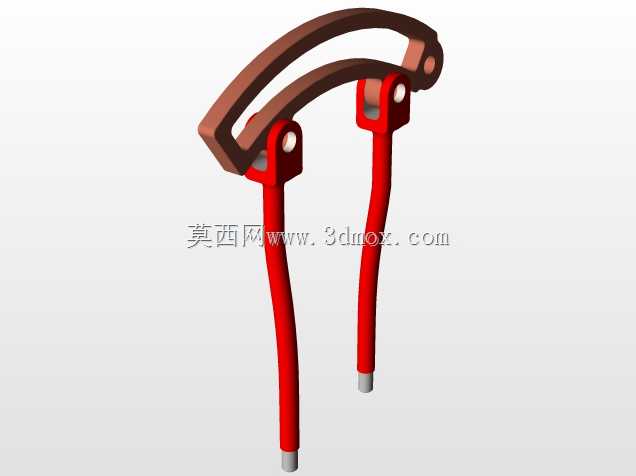

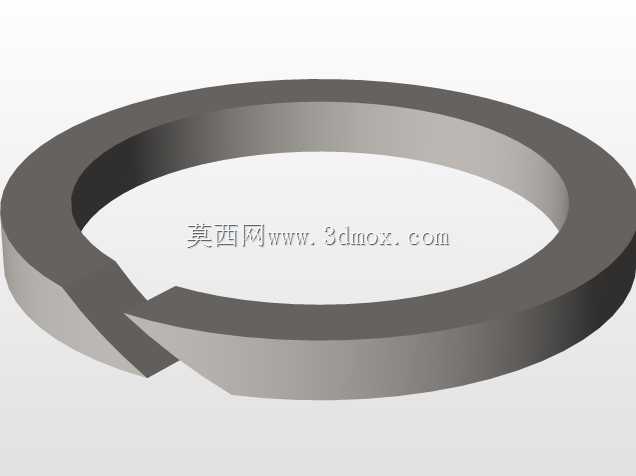

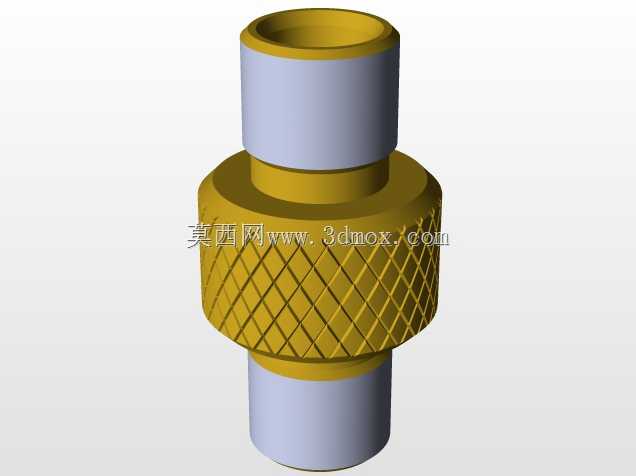

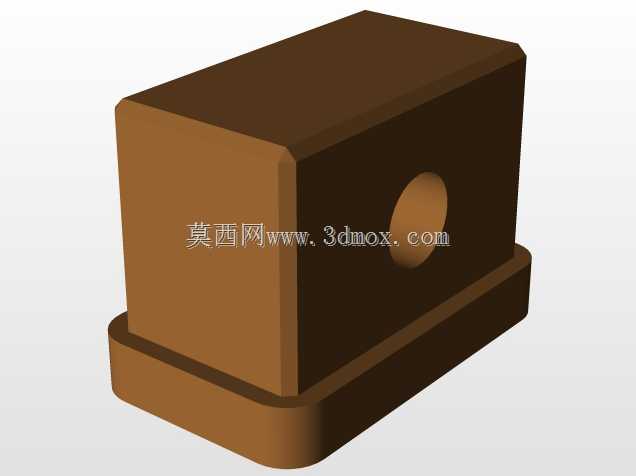

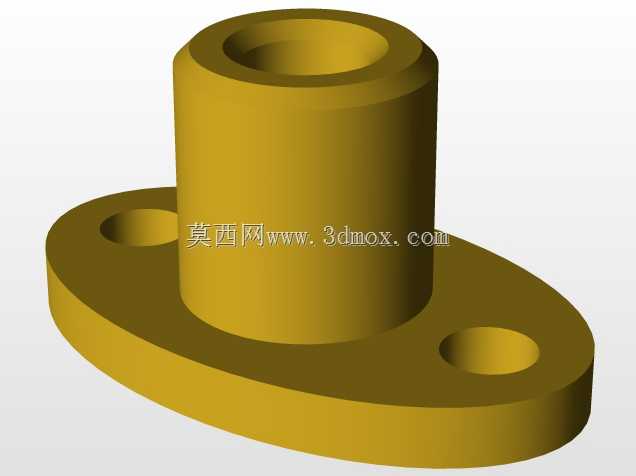

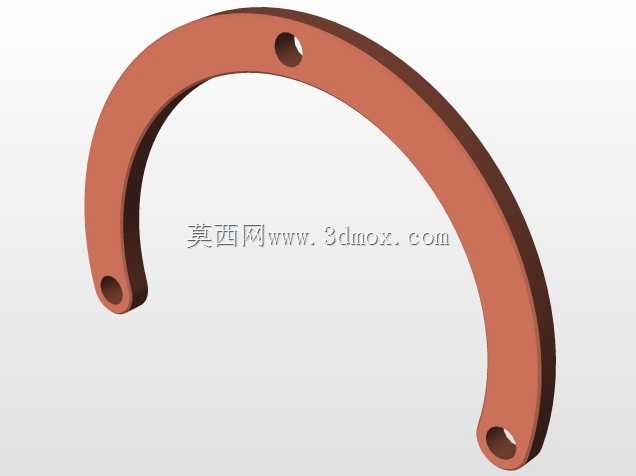

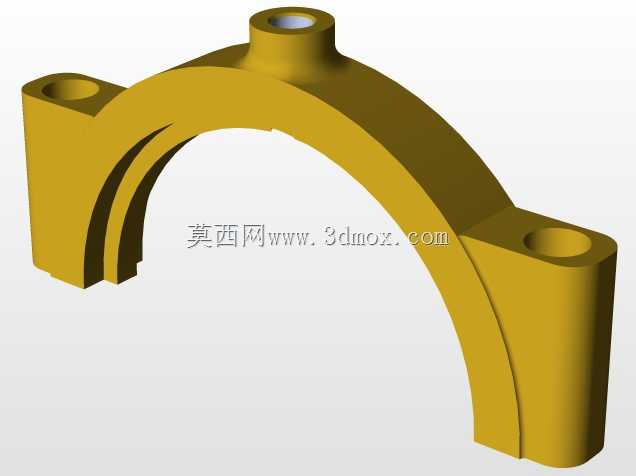

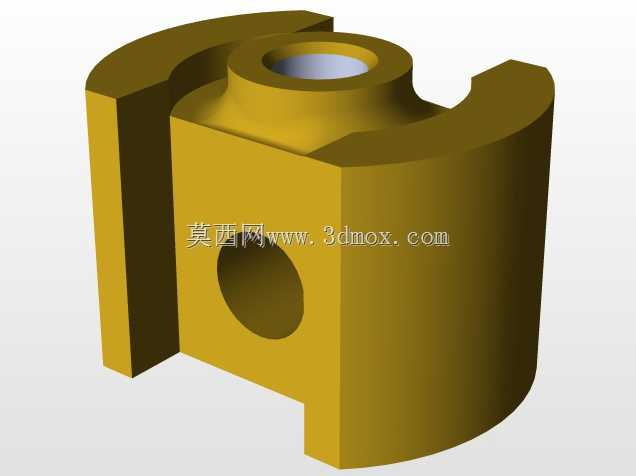

　　设计思路上，整机优先保证机构动作的可靠性，所有运动副的配合间隙均按照热胀冷缩的工况预留了合理余量，毕竟蒸汽通入后汽缸、活塞、连杆等部件会出现温升膨胀，若冷态下配合间隙过小，热态运转时会出现卡滞磨损。倒挡操纵机构与配气滑阀的联动采用刚性连杆连接，相比软轴传动不存在传动间隙，操纵动作可直接传递到配气端，保证换向动作的精准性，不会出现因传动间隙导致的配气正时偏差。汽缸外部的支架结构同时承担了操纵杆铰接座、管路固定座的功能，减少了独立安装支架的数量，让整机结构更紧凑。安装边界方面，整机底部安装座为带圆角的矩形结构，四个安装孔位呈矩形分布，安装时需保证安装基础的平面度误差不超过0.1mm/m，避免机座紧固后出现变形导致曲轴、汽缸的同轴度偏差；整机上部的操纵杆最大摆动角度范围内无其他结构遮挡，安装时需在操纵杆活动区域预留足够的操作空间，避免操纵时出现干涉；飞轮侧的安全距离需预留至少1.5倍飞轮半径的空间，既方便日常维护时盘车操作，也避免运转过程中人员意外接触旋转部件。配气接口位于汽缸侧部，外接蒸汽管路时需采用耐高温密封件，保证接口处的密封性能，蒸汽输入压力需匹配腔体的设计承压值，避免超压运行导致的密封失效甚至结构损坏。从结构细节来看，活塞与连杆的连接采用铰接结构，可将活塞的往复直线运动顺畅转化为曲轴的旋转运动，铰接处的润滑通道可在运转过程中持续加注润滑脂，降低运动副的磨损速率，延长整机的无故障运行时长。
