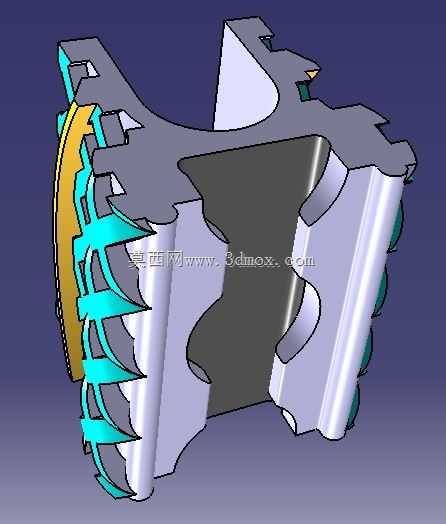

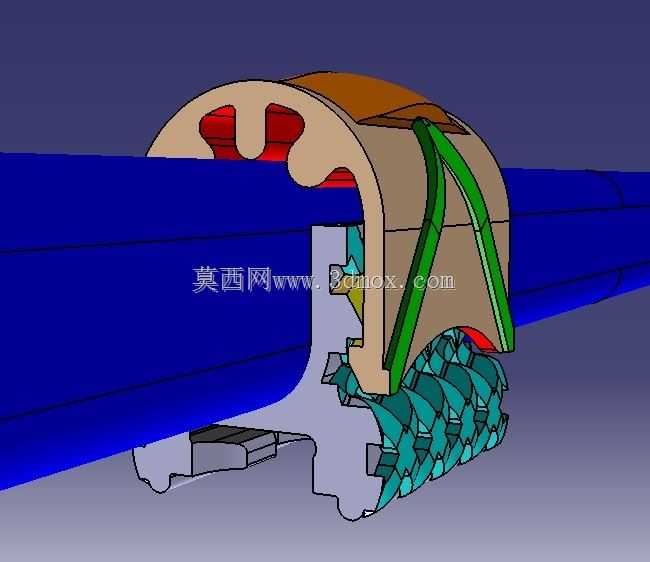

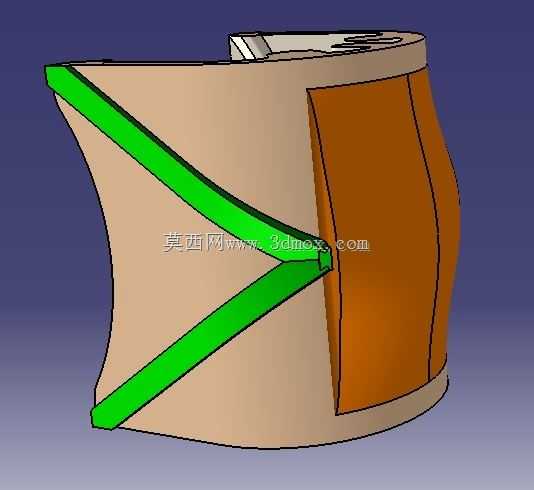

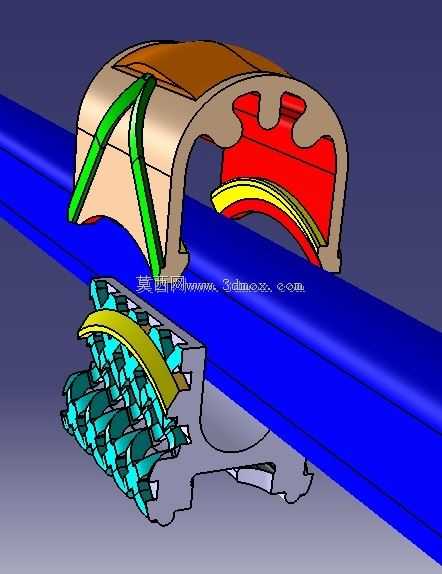

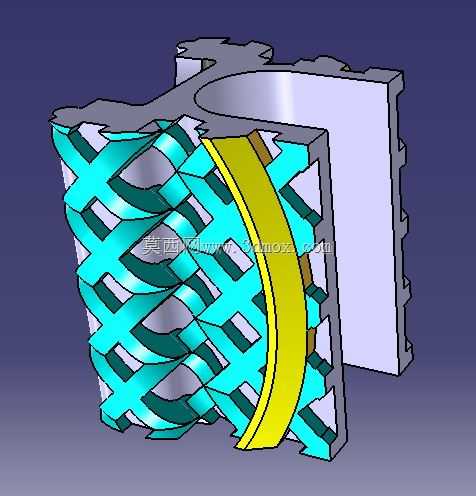

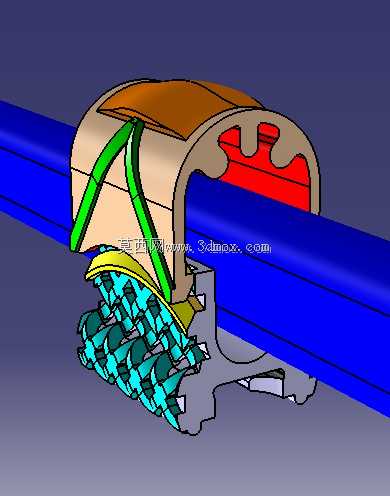

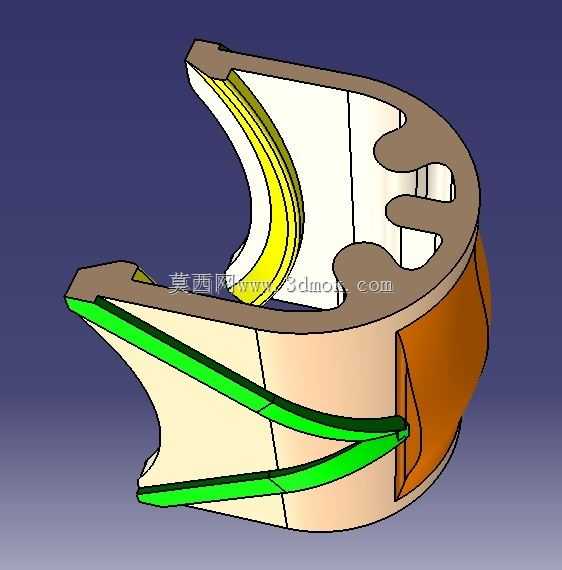

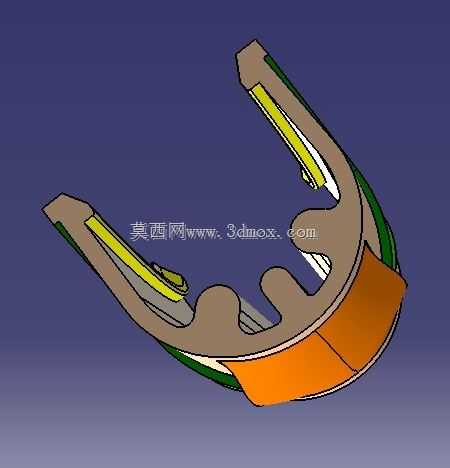

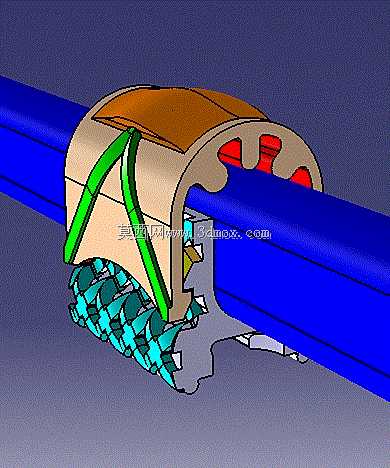

这种两半卡扣式支架设计经过精心设计,包括在抛物线曲面中存储弹簧力能量(在渲染半B的图片时以橙色突出显示),以帮助半B通过压缩力夹紧到半A。半个是主要的负重的一半。半边旗上的蓝色高亮表面具有二阶矩面积,因此半边旗非常坚固,可以承载重物。组装时,两半钩在一起。半B压在半A上,使其难以沿着扶手滑动。夹具两半的接触固定表面设计为抛物线形状(在图片中以黄色突出显示),这样,夹具两半既不会沿扶手轴滑动,也不会绕扶手轴旋转。只需抬起半个B的一个压缩侧即可松开夹具
标签:
- 模型大小 :14.53 MB
- 消 耗 :5莫西点
- 下载次数 :
- 包含文件 :STEP / IGES,Rendering,STL,CATIA
