两半卡扣式超人扶手握把夹结构设计

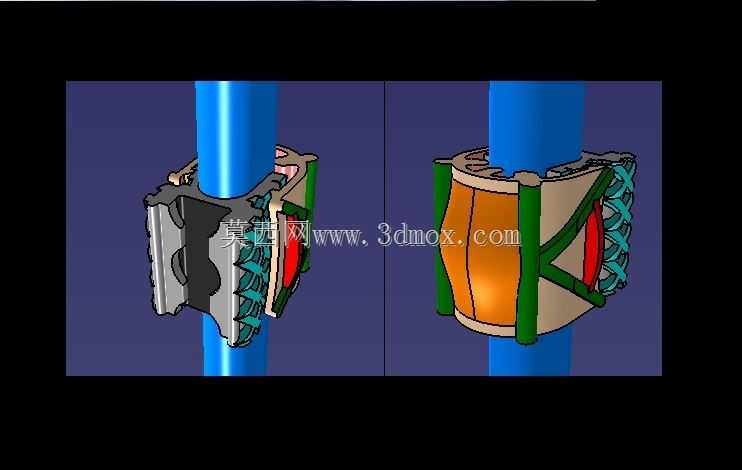

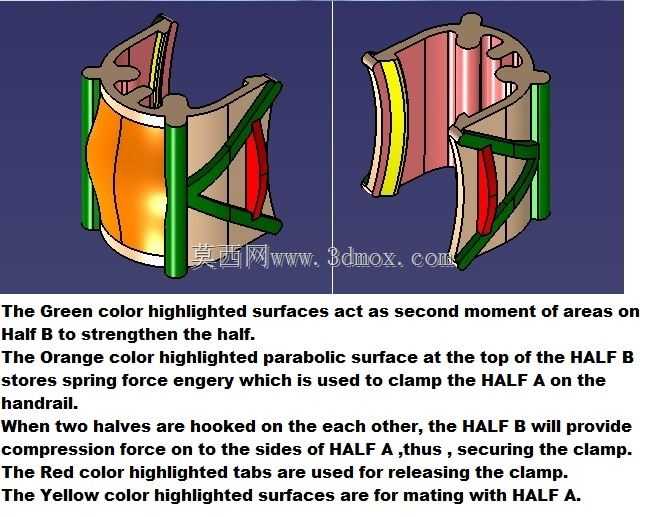

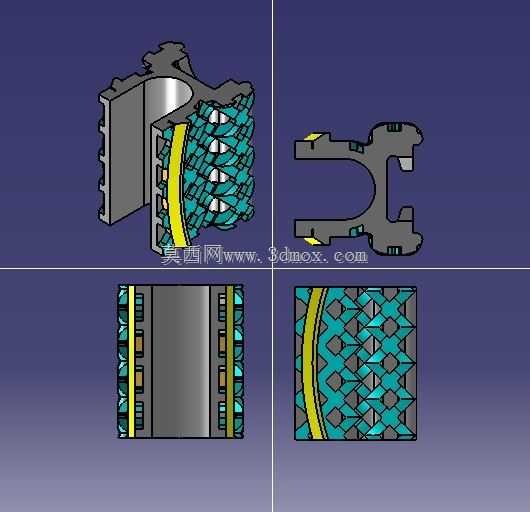

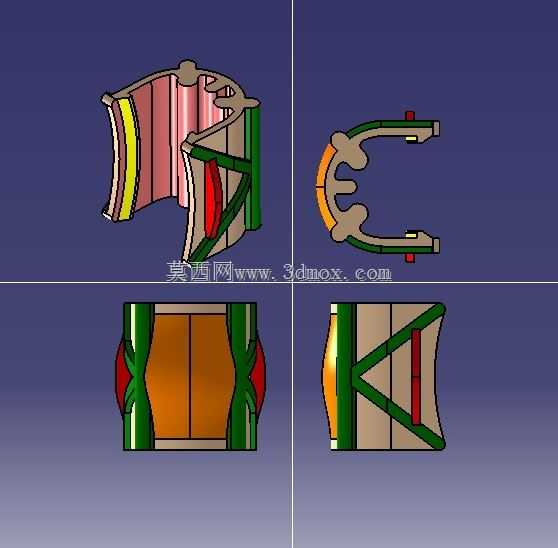

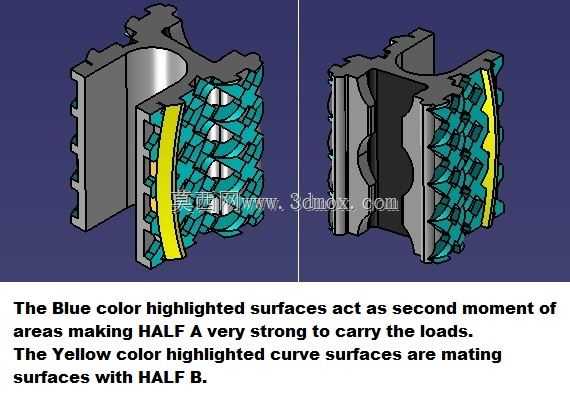

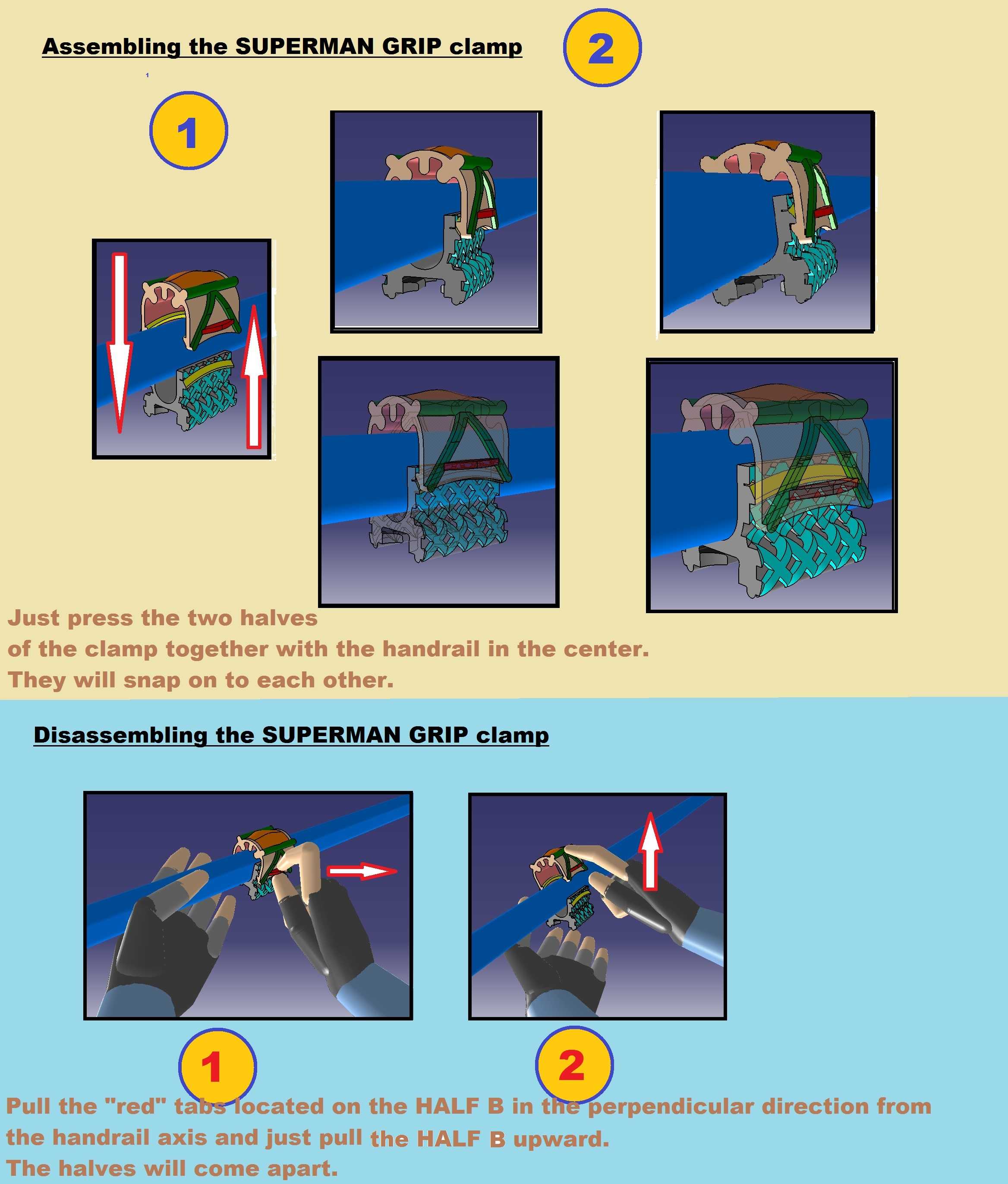

　　这款两半卡扣式扶手握把夹，主要面向圆形管状扶手的快速装夹场景，常见于康复辅助器械、公共交通扶手加装配件、户外装备挂载、工业管线临时固定等领域，解决传统抱箍安装需要工具、拆卸繁琐、夹持后易滑移偏转的痛点。从结构设计逻辑来看，整体采用对称式两半分体结构，分为A半与B半两个主体部件，其中A半作为承载主体，其与扶手接触的内表面设置二阶矩面结构，该结构通过增大接触阻尼与咬合深度，避免夹持状态下沿扶手轴向滑动，同时配合B半的压合作用，限制夹具绕扶手周向的旋转自由度，保证装夹后挂载物件的稳定性。B半的核心设计在于抛物线曲面弹性储能结构，该曲面在装配压合过程中产生可控弹性形变，储存弹性势能，当两半压合至扶手居中位置时，卡扣结构自动咬合锁定，

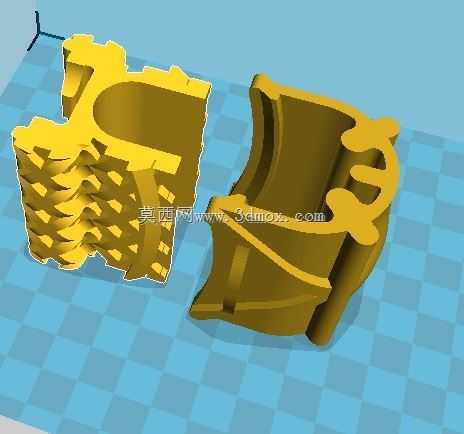

　　无需额外紧固件即可完成安装，整个装夹过程仅需双手按压两半部件即可完成，单人操作耗时不超过两秒，适配无工具快速拆装的使用需求。拆卸逻辑同样做了针对性优化，在B半上设置垂直于扶手轴向的红色解锁凸舌，拆卸时仅需沿垂直扶手方向拉动该凸舌，即可解除两半卡扣的咬合锁定，随后即可沿径向取下夹具，不会对扶手表面造成刮擦损伤，也不会出现卡扣断裂无法重复使用的问题。接触固定面采用抛物线形曲面设计，区别于传统圆形抱箍的整周贴合，该曲面在压合后形成多点线接触压合区，既保证足够的正压力提供夹持摩擦力，又避免整周贴合带来的装夹卡顿问题，适配一定公差范围内的不同管径扶手，无需针对每一种管径单独开模制作。针对3D打印制作的适配性，整个结构做了无支撑优化设计，

　　所有悬垂结构的角度均大于FDM打印工艺的45度自支撑临界角，打印过程中无需添加任何支撑结构，既减少打印耗材的浪费，也避免去除支撑带来的表面毛刺、结构缺损问题，打印完成后仅需简单去除打印底座即可直接装配使用，降低后期处理的工作量。从安装边界来看，夹具的开合行程经过精准计算，压合前两半的最大开口尺寸大于适配扶手直径，压合锁定后内曲面的最小包络尺寸略小于扶手直径，通过弹性形变产生的过盈量提供持续的夹持力，适配常规直径的圆形金属、塑料扶手，安装后夹具外轮廓无尖锐凸起，所有边角均做圆角过渡处理，避免使用过程中剐蹭衣物或划伤使用者。夹持力的大小通过抛物线曲面的壁厚、曲率半径做了匹配调校，既保证正常挂载状态下不会出现松脱滑移，

　　又不会因为夹持力过大导致扶手表面出现压痕，尤其适用于表面带涂层的公共扶手、康复器械扶手，不会破坏原有表面防护层。两半结构的卡扣配合面做了导向斜角设计，压合过程中无需精准对位，只要大致对齐后按压即可自动滑入锁定位置，降低操作的对位精度要求，即使在视线不佳的高空、狭窄空间场景下也能顺利完成装夹。结构上没有设置细小易损零件，所有弹性结构均与主体一体化成型，不存在弹簧、销轴等额外装配零件，减少装配工序的同时，也避免小零件脱落丢失的问题，整体结构的抗疲劳性能经过反复拆装验证，抛物线曲面的弹性形变处于材料弹性变形区间内，长期反复使用不会出现塑性变形或断裂失效问题。
