七瓣花造型可变截面扫掠结构设计

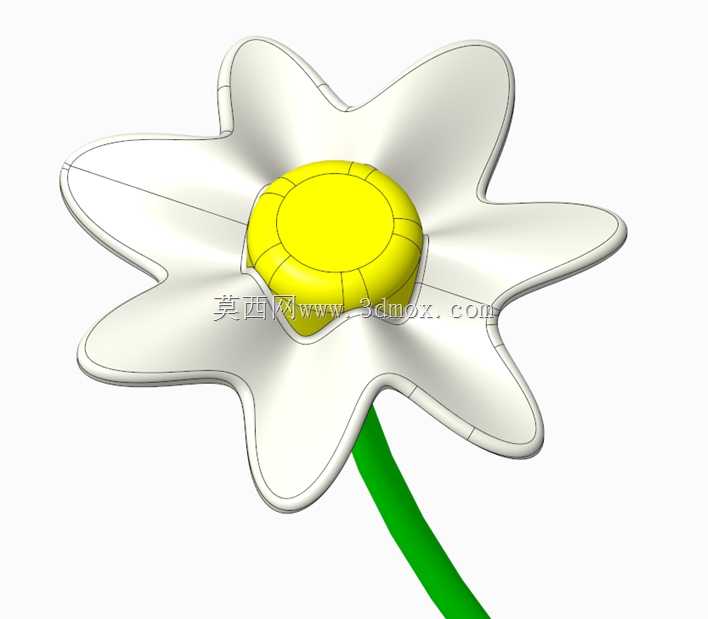

　　这类仿生花型曲面结构，在文创产品结构开发、装饰构件设计、教学演示样件制作场景中应用较多，很多刚接触高级扫掠特征的结构工程师，都会选择这类对称曲面造型作为参数化建模的练习载体，能快速吃透可变截面扫掠的参数控制逻辑。从结构本身来看，整个造型分为花瓣、花心、花茎三个独立的特征区段，花瓣采用七瓣对称布局，每片花瓣的轮廓从花心连接处向外逐渐延展变薄，边缘做了圆润的过渡倒角，没有尖锐的棱角，既符合真实花朵的自然形态，也能避免3D打印或者注塑加工时出现应力集中的问题。花心部分采用分瓣式的凸起结构，每一块凸起的弧度和花瓣的接缝位置精准对齐，保证整体造型的对称协调性，表面做了微弧处理，和花瓣衔接的位置做了0.3mm的顺滑过渡，不会出现拼接台阶。

　　花茎部分采用渐变直径的圆柱结构，从和花朵连接的位置向下逐渐收窄，带有自然的弯曲弧度，还原真实花茎的生长形态，同时也保证了整个结构的支撑强度，不会因为花头部分的重量出现结构变形。设计过程中核心用到了可变截面扫掠配合trajpar参数控制的思路，先绘制整体的中心轨迹线，也就是花茎的中心曲线和花朵所在的基准平面定位，再绘制每片花瓣的轮廓引导线，通过trajpar参数控制截面在扫掠过程中的宽度、厚度变化，让花瓣从根部到尖部自然收窄，同时控制曲面的翘曲角度，让每片花瓣都带有自然的外翻弧度，不需要逐片绘制花瓣曲面再做阵列，通过参数关联就能一次性生成所有花瓣的曲面，后续修改花瓣数量、弯曲程度、厚薄参数的时候，

　　只需要调整对应的参数值就能快速重生模型，不需要重新构建特征。从安装边界来看，这个花型结构如果作为装饰摆件使用，花茎底部可以预留直径6mm的安装插柱，能够适配常规的装饰底座插孔，整体花头的最大直径控制在120mm左右，花茎长度控制在80mm，整体尺寸适合放在桌面作为装饰样件，也可以等比例放大后作为户外景观装饰的构件原型。如果作为教学演示模型，整体尺寸可以缩小到50mm花头直径，方便3D打印快速出样，用来讲解可变截面扫掠的参数控制逻辑时，学员能直观看到参数变化对曲面造型的影响。结构设计时特意做了壁厚均匀性处理，整个曲面的壁厚控制在2mm，不管是做3D打印的FDM工艺还是光固化工艺，都不会出现壁厚突变导致的打印翘曲问题，

　　如果后续要做注塑量产，也能直接在这个曲面基础上做拔模处理、添加进胶口和顶出结构，不需要大幅调整原始曲面。花瓣之间的间隙控制在1.5mm，不会因为间隙过小导致打印或者注塑时出现粘模问题，每片花瓣的根部和花心连接的位置做了加强筋过渡，避免花瓣受外力出现断裂。很多工程师在做这类仿生曲面的时候，容易出现曲面不光顺、对称度差的问题，这个模型在构建的时候所有引导线都采用样条曲线绘制，控制点数量控制在6个以内，保证曲面的G2连续，阵列花瓣的时候采用轴阵列方式，以花茎的中心轴线为阵列中心，每两个花瓣之间的夹角完全相等，保证整体造型的对称度，不会出现花瓣大小不一、角度偏移的问题。花心的分瓣凸起结构同样采用参数化阵列，和花瓣的位置一一对应，整体视觉协调性更好。这类花型结构除了作为装饰和教学用途，还可以拓展应用在香薰瓶盖、儿童玩具配件、文创礼品的结构设计中，只需要调整整体尺寸和安装接口，就能快速适配不同的产品需求，参数化的建模方式也让后续的改型效率大幅提升，不需要从零开始重新构建模型。
