异形机械安装基座结构设计

　　这款异形安装基座在常规工业传动、支撑类设备中应用场景十分广泛，多数时候作为设备内部核心构件的承载定位件使用，常见于中小型动力传输单元、工装夹具定位模块、专用设备的机架连接部位，承担着定位核心功能件、分散传导工作载荷、衔接外部安装面的多重作用，区别于标准型材拼接的安装座，这类一体成型的异形基座能在紧凑的设备内部空间里，同时满足多方向的安装定位需求，减少零散连接件的使用，提升整体装配结构的刚性。

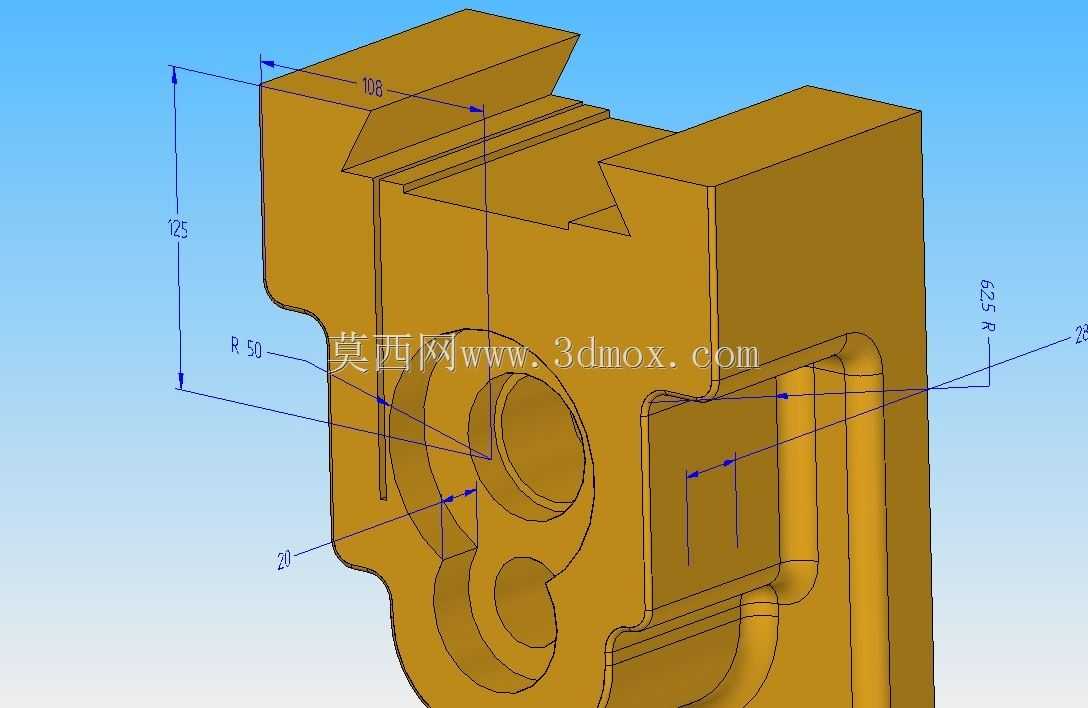

　　从实际功能特性来看，该基座上部设置的梯形卡槽结构，主要用于和设备机架上的对应导轨卡合，实现快速定位装配，卡槽侧面预留的多道退刀槽，既可以降低加工时的工艺难度，避免铣削加工时出现应力集中的崩边问题，也能在装配时容纳接触面的微小凸起、残留碎屑，保证安装贴合面的紧密性，不会因为杂物垫起导致安装定位出现偏差。基座主体上设置的多组不同孔径的同轴孔系，分别承担不同的功能：大直径的通孔用于穿装传动轴或者安装轴承座，孔位周边预留的环形凸台，一方面可以提升孔位周边的结构强度，避免长期受径向载荷出现孔位变形，另一方面也能作为轴承安装的定位止口，省去装配时额外调整同轴度的步骤；下方的小直径孔组则用于安装固定附属的管路支架、传感器安装板等小型附属构件，孔位的位置精度直接决定了后续附属构件的安装位置准确度，设计时已经将孔位的位置度公差控制在合理范围内，满足常规工业设备的装配精度要求。

　　设计思路上，这款基座没有采用规则的方块式结构，而是根据内部构件的排布轮廓做了随形的外形优化，在保证结构强度的前提下尽可能削减了非受力区域的材料用量，既降低了零件自身重量，也减少了加工时的材料去除量，控制加工成本。侧面的圆弧过渡结构并非单纯的造型设计，R50的外圆弧对应内部大孔的加强筋走向，能将孔位承受的径向载荷顺畅传导到上部的安装卡槽部位，避免直角连接处出现应力集中断裂的问题；侧边的R2.5圆角则是加工工艺要求，所有锐边倒钝的同时，也能避免装配时划伤操作人员，减少应力集中开裂的风险。标注的20mm厚度的侧壁，是经过载荷校核后选定的尺寸，既可以满足常规工况下的结构强度要求，也不会因为壁厚过大导致零件整体重量超标。

　　外形尺寸与安装边界方面，该基座总高度控制在125mm，上部卡槽的总宽度为108mm，这个尺寸刚好适配市面上多数通用型材导轨的安装宽度，不需要额外做转接件就能直接卡装在标准导轨上，安装时的推入行程也做了限位设计，卡装到位后侧面的固定孔刚好和导轨上的预留孔位对齐，直接穿装紧固件即可完成固定。基座的安装边界需要注意，后部的凸起结构在装配时需要预留至少15mm的避让空间，避免和设备内部的其他构件发生干涉，下部的异形轮廓下方需要预留足够的管线排布空间，方便穿过连接到孔位内部构件的线缆、润滑管路。实际装配时需要注意，上部卡槽的贴合面为主要定位基准，安装时需要先保证该面与导轨面完全贴合，再锁紧侧面的固定螺钉，避免出现单边贴合导致的基座倾斜，影响内部传动轴的同轴度。长期在振动工况下使用时，可以在卡槽贴合面增加薄型防滑垫片，提升连接的可靠性，避免长期振动导致紧固件松动。
