立式落地式带锯切割设备三维建模作品

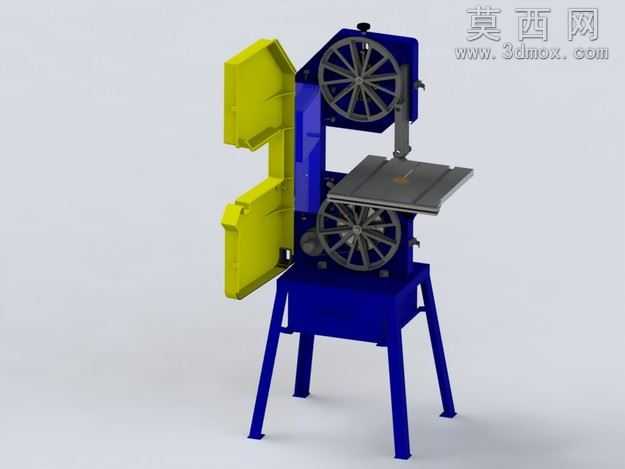

本作品为立式落地式带锯切割设备的三维建模成果，建模过程依托主流三维机械设计软件完成，整体采用自底向上的装配建模思路，先逐一完成各独立零部件的参数化建模，再按照实际设备的装配约束关系完成整体组装，确保各部件的相对位置、运动配合关系完全符合真实带锯设备的机械原理。模型完整还原了带锯设备的核心结构：底部为四腿支撑的落地式机架，机架采用箱式基座搭配外伸支腿的结构，支腿底部预留安装固定位，建模时对机架的壁厚、加强筋结构做了还原，保证结构强度表现符合实际设备的设计逻辑；中部为水平布置的金属工作台，工作台表面做平整化处理，预留工件靠放的基准面，工作台与机架之间采用可调节角度的连接结构，可适配不同角度的斜切加工需求；上部为双轮组带锯传动结构，上下两个带锯轮采用辐条式轮体结构，轮缘做防滑处理，锯条张紧机构布置在上轮位置，可实现锯条的张紧度调节，轮组外侧设置可开合的黄色防护门，防护门采用分体式双段结构，开合铰链的结构细节完整还原，既满足安全防护的功能需求，也方便后期维护更换锯条；设备的传动组件、电机安装位、锯条导向块等细节结构均做了精细化建模，没有遗漏核心功能部件。材质渲染阶段，针对不同部件的材质属性做了区分设置：机架主体采用深蓝色金属烤漆材质，调整材质的粗糙度、反光度参数还原漆面的哑光金属质感；防护门采用亮黄色工程塑料搭配金属包边的材质，突出安全防护部件的视觉辨识度；带锯轮采用灰铸铁材质，还原铸铁件的哑光金属质感与细微的表面颗粒感；工作台采用冷轧钢板材质，表面做拉丝金属效果处理，还原金属工作台的使用质感；锯条采用高速钢材质，设置高反光、高硬度的材质参数，还原金属刃具的视觉特征。整体渲染采用柔和的工业产品展示光照，多角度呈现设备的结构特征，各部件的色彩搭配符合工业设备的安全配色规范，视觉效果贴近真实工业产品的实物状态。设计过程中充分考虑了带锯设备的功能逻辑，所有运动部件的装配关系均预留了运动仿真的自由度，可直接用于后续的运动干涉检查、工作原理演示等场景，模型的结构比例严格参考真实民用立式带锯的尺寸参数，整体比例协调，没有出现结构失真、比例失调的问题，既可以作为机械原理教学的演示模型，也可以作为五金加工设备场景搭建的素材使用。
