绝缘子段削加工专用卧式机床设备

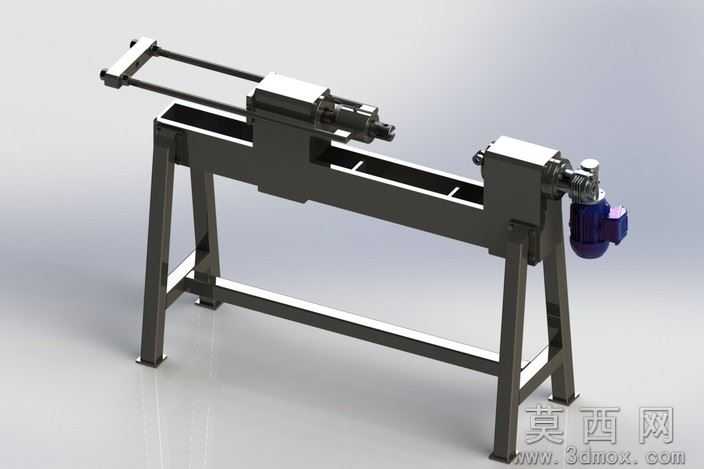

本模型为绝缘子段削加工专用卧式加工设备，采用SolidWorks完成全参数化三维建模，整体结构按照实际工业加工场景1:1还原，建模过程中对各零部件的装配关系、运动干涉情况做了完整校验，确保模型可直接用于后续的工程出图、运动仿真以及结构优化工作。渲染阶段采用哑光金属材质搭配工业灰漆面效果，对床身机架的金属焊接质感、传动导轨的光滑金属表面、驱动电机的漆面与散热结构都做了精细化的材质贴图与光影调整，整体渲染效果真实还原工业设备的厚重质感与精密属性。结构设计上，设备采用整体式方管焊接床身作为承载基础，四条支腿搭配横向加强筋保证设备运行时的结构稳定性，避免切削作业过程中产生共振影响加工精度；床身上方平行布置双直线传动导轨，滑动加工座可沿导轨实现轴向精准进给，两端分别设置工件装夹定位机构与切削执行单元，其中一端集成驱动电机作为动力输出端，通过传动结构带动工件回转，配合可移动的切削刀座完成绝缘子的段削加工作业。设计思路围绕电力行业绝缘子的端部段削加工需求展开，针对绝缘子绝缘材质的加工特性，优化了进给行程与装夹结构，保证加工过程中工件装夹稳固、进给平稳，可适配不同长度规格的绝缘子段削加工需求，整体结构布局紧凑，传动路径简洁，既保证了加工精度，也便于后续的设备维护与易损件更换，模型完整还原了设备的所有装配细节，包括紧固件、传动连接件、动力单元的细部结构，可作为同类专用加工设备设计的参考方案。
