插卡式信用卡读卡终端结构设计方案

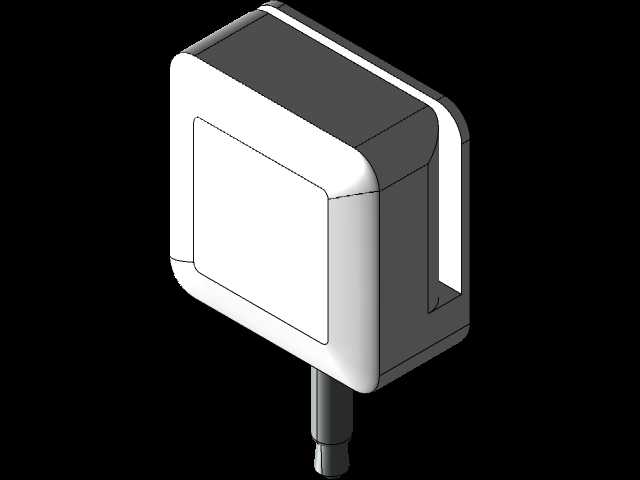

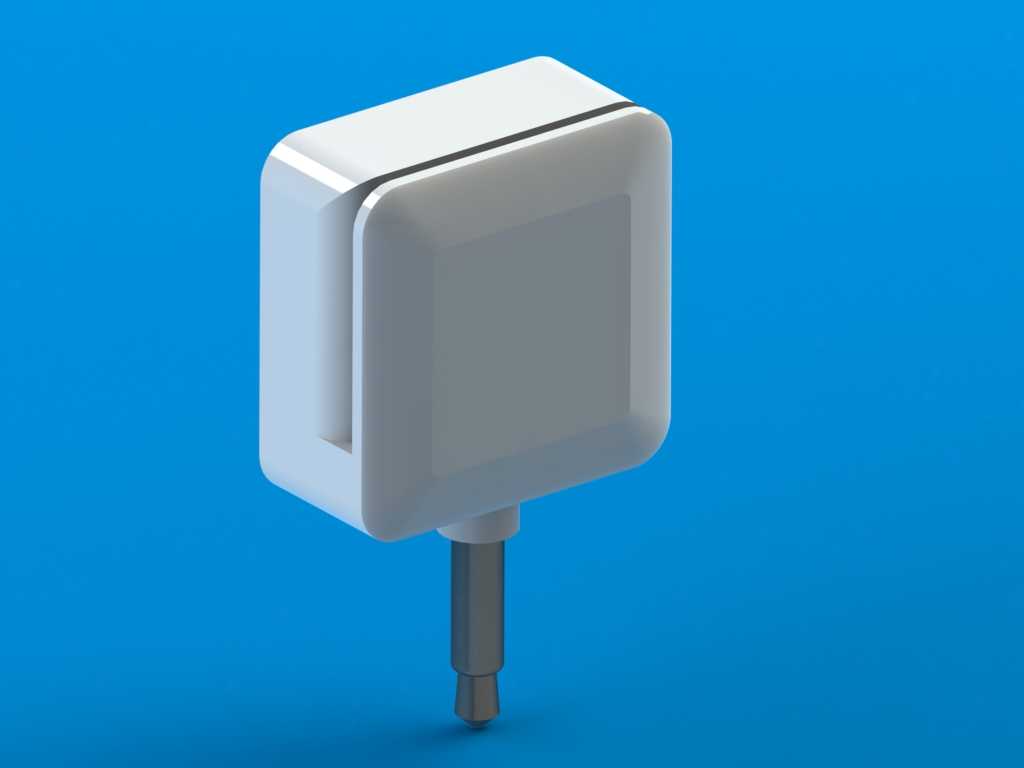

　　日常线下收单场景里，这类插卡式读卡终端的使用频率极高，不管是临街便利店的收银台、移动外勤的收费点位，还是自助服务终端的集成模块区，都能见到这类小型读卡设备的身影，它的核心作用是完成银行卡、信用卡磁条或芯片内的账户数据读取，将加密后的交易信息传输给上位收银系统，完成支付链路里的身份核验与数据交互环节。从实际使用需求倒推结构设计的时候，首先要考虑的是手持插拔的握持手感，整体外壳采用圆角方型的一体化造型，没有突出的尖锐棱角，单手握持时手掌能完全贴合壳体侧面的弧面过渡区，插拔卡片的时候手腕不需要刻意调整角度，长时间高频操作也不会产生硌手的不适感。设备下方延伸出的音频插接头，是适配早期移动智能终端的通用连接结构，

　　设计时特意控制了插接头的伸出长度，插入手机或平板的音频接口后，整体重心落在接口的受力承载范围内，不会因为设备自重导致接口松脱或者长期使用后接口形变，插接头根部做了阶梯式的加强筋结构，能承受日常插拔时的侧向掰动载荷，避免根部线材断裂的常见故障。外壳的上下盖采用卡扣加超声焊接的装配方式，接缝处做了错位止口设计，日常使用时泼溅的少量液体不会直接渗入内部电路板，壳体表面采用细晒纹的哑光处理，既不容易残留指纹和手汗痕迹，也能在轻微磕碰后不留下明显的划痕，适配商用场景下高频使用的耐磨需求。内部结构的布局上，读卡磁头的安装位做了精准的定位槽设计，卡片插入的导向槽宽度控制在标准卡厚加0.3mm的间隙范围内，既保证卡片插拔顺畅无卡滞，

　　也能让磁头和卡片磁条保持稳定的接触压力，不会因为间隙过大导致读取数据丢包，也不会因为间隙过小造成卡片插拔阻力过大、磨损磁条。电路板的固定采用三个定位柱加热熔的方式，没有使用多余的螺丝固定，减少装配工序的同时，也避免螺丝松动后内部产生异响或者短路风险，电路板上的元器件布局特意避开了插接头的受力传导路径，即使插接头受到外力冲击，也不会直接传递到核心芯片元件上。设备整体的外形尺寸控制在边长35mm左右的方型壳体范围内，厚度不超过15mm，不管是集成在自助设备面板上，还是单独作为外接配件收纳，都不会占用过多空间，安装时如果是嵌入式集成场景，只需要在面板上开出对应尺寸的方型安装孔，通过壳体侧面的卡扣就能直接固定，不需要额外的固定支架，

　　适配不同设备的快速集成需求。考虑到商用场景下的维护需求，读卡导向槽的入口处做了倒角导向设计，即使卡片插入时存在一定的角度偏差，也能顺着倒角滑入槽内，不会出现卡片怼在壳体边缘无法插入的情况，槽内的防尘结构采用软胶挡片，不插卡的时候挡片自动闭合，阻挡灰尘和杂物进入读卡区域，减少日常维护的清洁频次。在结构强度校核阶段，针对壳体的侧面承压、插接头的弯折寿命、卡扣的装配次数都做了对应的模拟验证，确保设备在1米高度自由跌落至水泥地面时，外壳不会开裂、内部元器件不会松脱，插接头经过上千次插拔后，接触电阻仍然保持在合格范围内，完全满足商用场景下高强度使用的可靠性要求。
