运动护齿专用便携收纳防护盒结构设计

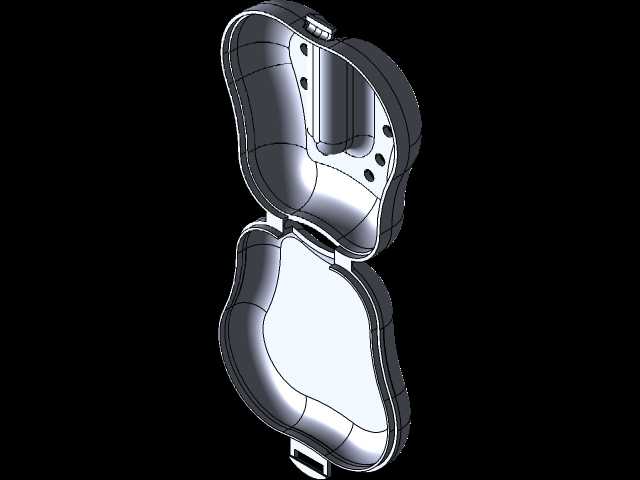

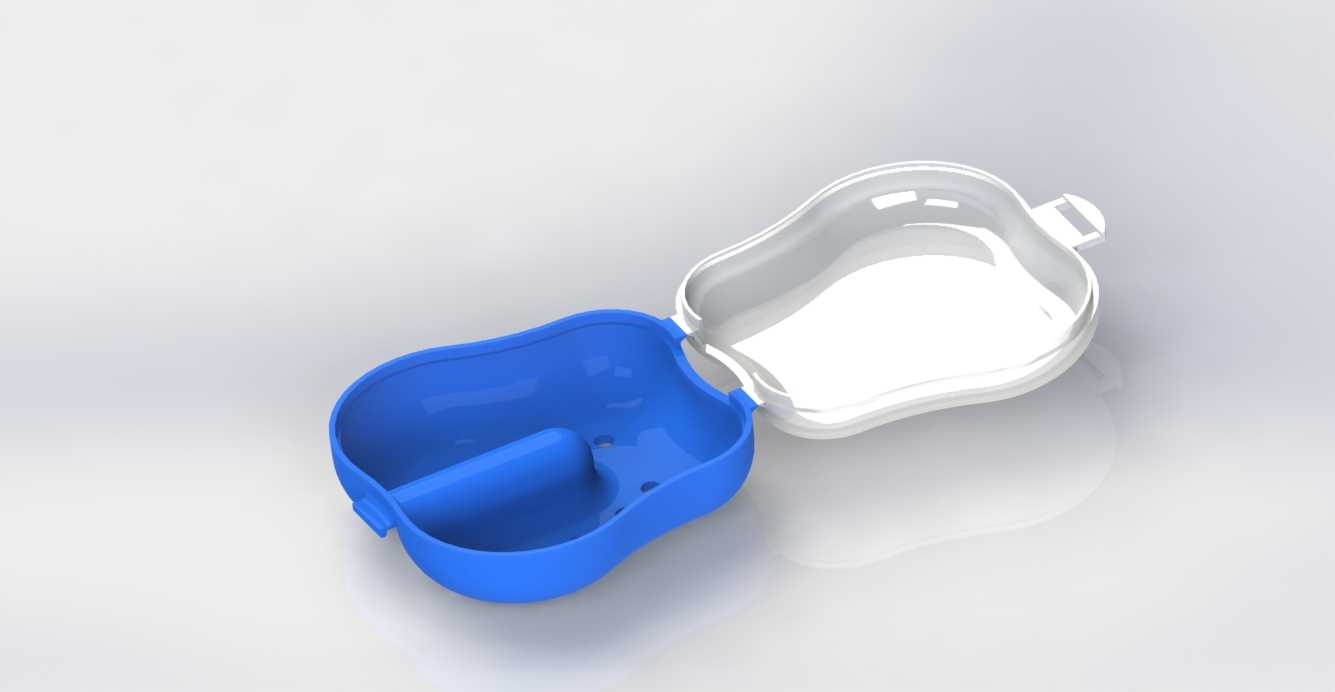

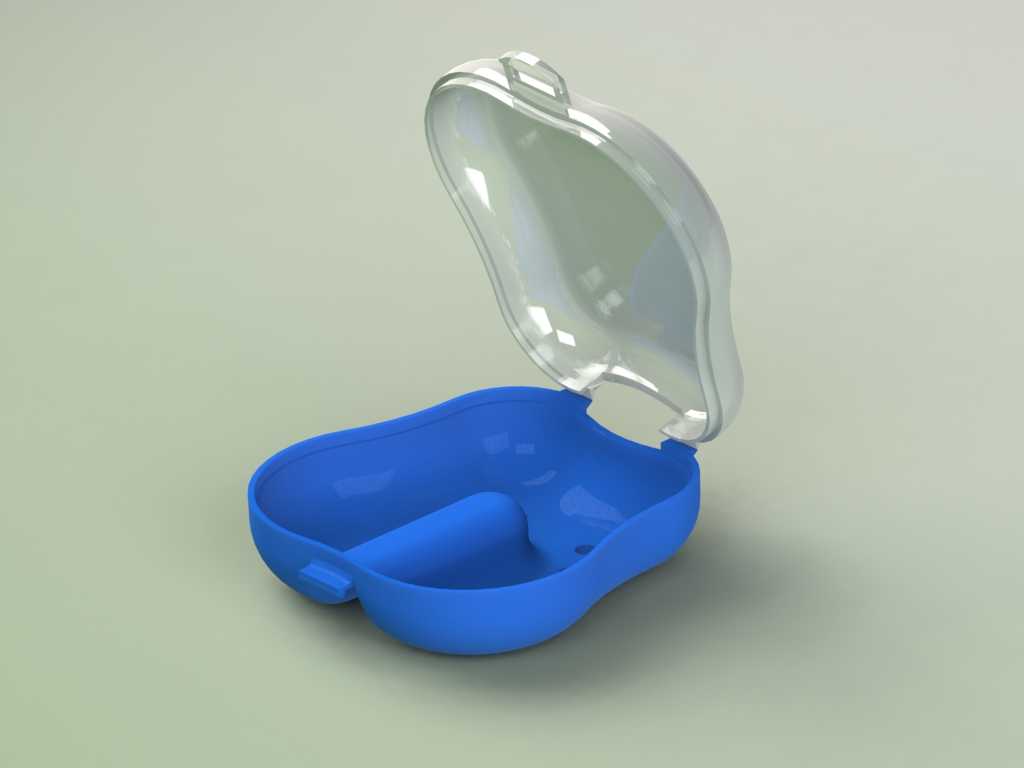

　　这款护齿收纳盒的设计初衷，是解决运动场景下护齿器携带、存放过程中的卫生防护与便携性痛点，常见应用场景覆盖各类对抗性运动日常训练、赛事备赛、户外健身出行等，使用者可将清洁后的护齿器放置于盒内，避免护齿直接接触背包内其他物品造成污染，同时硬质壳体可抵御外部挤压，防止护齿受外力挤压产生形变，影响佩戴贴合度。从功能特性来看，产品采用上下翻盖式开合结构，上盖为高透硬质塑料材质，无需开盖即可快速确认内部护齿存放状态，下盒体为蓝色食品级塑料材质，内部设置有适配护齿轮廓的定位凸筋，放入护齿后可限制其在盒内晃动位移，避免开合过程中护齿与盒壁反复碰撞产生磨损；盒体开合位置设置有一体式卡扣结构，无需额外加装金属扣件，依靠塑料自身弹性实现扣合锁紧，

　　日常携带过程中不会因颠簸意外开盖，扣合力度控制在单指可轻松开启的区间，兼顾锁紧可靠性与操作便捷性。设计过程中优先考虑注塑成型的工艺可行性，所有壳体壁厚控制在均匀的1.8mm区间，避免壁厚差异导致注塑过程中出现缩痕、翘曲问题，翻盖连接处采用一体化薄边铰链结构，铰链位置做了R0.5的圆角过渡，反复开合弯折过程中不会出现应力集中断裂，经模拟验证可满足千次以上开合无破损的使用要求；上盖边缘设置有一圈0.8mm高的止口筋，扣合后与下盒体内壁紧密贴合，可阻挡日常泼溅的水渍、灰尘进入盒内，同时预留有微小的透气间隙，避免护齿清洗后残留水分在密闭空间内滋生细菌。外形尺寸方面，整体轮廓贴合护齿的仿生弧形造型，最大外轮廓长度控制在85mm，宽度62mm，

　　闭合后整体高度30mm，可轻松放入运动裤侧袋、健身包侧网兜等位置，不会占用过多收纳空间；安装边界层面，该产品作为独立便携收纳件，无额外配套安装需求，内部容纳腔的尺寸适配市面上绝大多数常规尺寸的运动护齿，包括拳击、散打、篮球、橄榄球等项目使用的单层、双层护齿产品，放入后预留有2mm左右的间隙，不会出现卡滞难以取出的问题。结构细节上，下盒体内部一侧设置有圆柱形的沥水凸台，凸台表面做磨砂处理，护齿放入后可搭放在凸台上，清洗后残留的水分可顺着凸台流向盒底的低位区域，避免护齿长时间浸泡在积水中；盒体所有外露边缘均做了R1以上的圆角处理，握持接触时无尖锐棱角，不会划伤手部或刮蹭背包内的织物面料；上盖的透明材质选用耐刮擦的透明PP材质，

　　日常使用过程中与钥匙、卡片等物品接触不易产生划痕，可长期保持清晰的可视效果，下盒体的蓝色材质添加有少量抗UV助剂，长期阳光照射下不易出现发黄变色的问题，延长产品的整体使用寿命。在注塑模具设计层面，产品的分型面设置在上下盒体的开合配合面位置，所有脱模斜度控制在1.5度，确保注塑完成后可顺利顶出，不会出现粘模问题；铰链位置的模具做了特殊的抛光处理，确保成型后的铰链部位厚度均匀，弯折时受力一致，不会出现局部过薄易断裂的问题；整个产品无倒扣结构，无需采用复杂的抽芯滑块结构，模具结构简单，量产时成型周期短，可有效控制生产制造成本，适合大批量注塑生产。
