壁挂式三星电视中继器安装固定插件

　　日常做消费电子周边安装结构的设计人员，大概率都碰到过壁挂电视周边外设走线、固定的痛点，尤其是现在很多家庭做全屋隐藏布线，电视挂墙之后和墙面的间隙非常有限，路由器、信号中继器这类小设备如果随意放置，要么露在外面影响整洁，要么塞在电视后方信号被遮挡，还容易因为积灰、散热不畅影响设备寿命，这个安装插件就是针对这类场景做的结构解决方案。

　　从实际使用场景来看，这个插件主要适配壁挂安装的三星8000系列电视，同系列腿型结构一致的其他型号电视也能通用，核心作用是在不额外破坏墙面、不新增墙面打孔的前提下，把信号中继器固定在电视壁挂支腿的对应位置，让中继器和电视背部保持合理的间隙，既不会遮挡中继器的信号发射面，也不会和电视背部的接口、走线产生干涉，安装完成后从电视正面完全看不到中继器和固定件，能让壁挂电视区域的布线和外设布置更整洁。

　　设计这个插件的时候，首先要解决的是和电视支腿的匹配问题，很多人觉得这类小固定件随便做个卡扣就行，实际测绘的时候会发现三星这款电视的壁挂支腿并不是规则的直边结构，侧面有多处凹凸的加强筋和定位台阶，曲面过渡的弧度也没有公开的参数可以参考，所以建模阶段需要反复对照支腿的实际轮廓做贴合面的修型，确保插件卡入支腿之后不会出现松垮、晃动的情况，也不会因为硬接触刮花电视支腿的表面涂层。插件和支腿的配合采用的是侧向滑入的卡扣结构，不需要额外的螺丝或者粘胶，安装的时候对准支腿的卡位推到底就能锁定，拆卸的时候只要轻轻拨开卡扣的限位边就能取下，不会在电视本体上留下任何胶痕或者划痕。

　　其次是和中继器的配合结构，这个插件适配的是粘贴式贴合背部设计的中继器，插件上预留的中继器安装面是平整的磨砂面，和中继器背部的粘贴胶面贴合度足够，不会因为长期使用出现胶面脱开、中继器滑落的问题。安装面的位置做了下沉设计，中继器贴好之后，整体的重心刚好落在电视支腿的受力轴线上，不会因为重心偏移导致插件出现长期受力变形的情况，同时安装面和电视背部的平面预留了15mm的间隙，这个间隙刚好能满足中继器的散热需求，也不会挡住中继器的信号收发端，避免信号被电视的金属背板屏蔽。

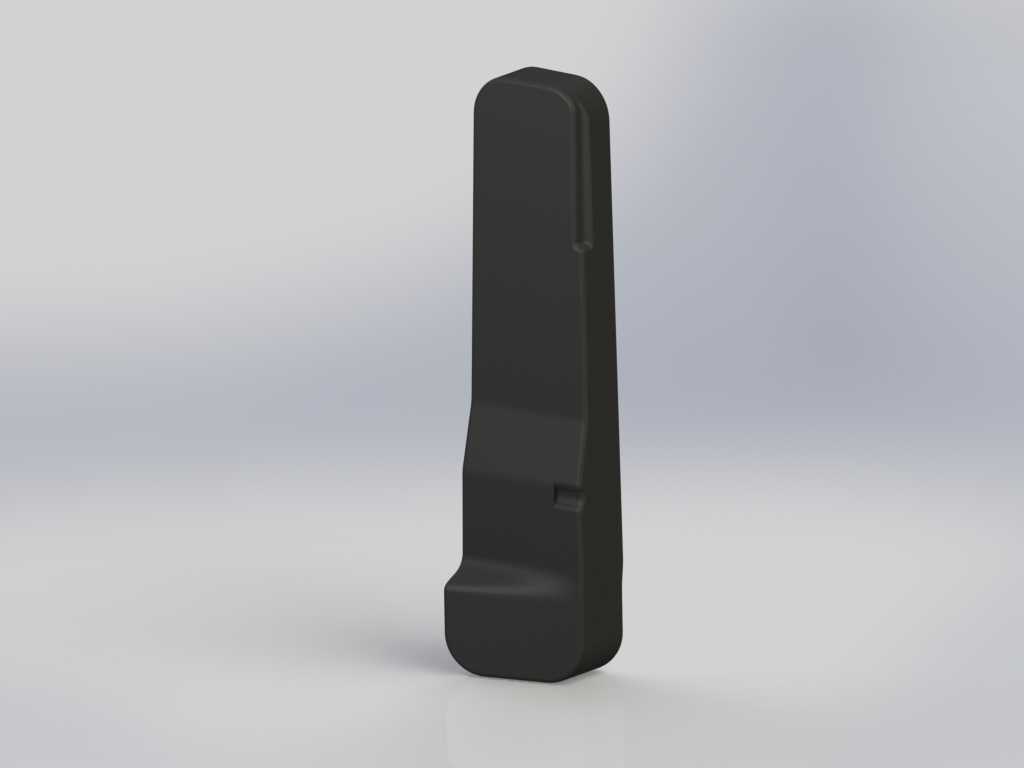

　　从安装边界和尺寸来看，这个插件整体采用窄长型的结构设计，总长度控制在120mm以内，最大宽度28mm，厚度最薄处只有4mm，卡入电视支腿之后，超出支腿轮廓的部分不超过10mm，不会和电视挂架的调节结构、墙面的走线槽产生干涉。插件的边缘全部做了R2的圆角处理，没有尖锐的棱角，安装的时候不会划伤安装人员的手，也不会刮碰到电视背部的各类连接线。插件的底部做了一个小的承托凸台，中继器粘贴到位之后，底部刚好落在这个凸台上，就算背部的胶面因为长期使用粘性下降，凸台也能托住中继器的重量，避免设备坠落损坏。

　　实际建模的时候，这类小结构件最容易忽略的就是壁厚的均匀性，整个插件的壁厚统一控制在3mm，卡扣位置的壁厚做了局部加厚到4.5mm，同时在卡扣的受力位置做了0.5mm的倒角过渡，避免反复拆装的时候出现应力集中导致卡扣断裂。如果是采用3D打印制作这个插件，不需要额外添加支撑结构，摆放的时候只要把贴合支腿的曲面朝下放置就能直接打印，打印完成之后只需要简单去除底部的层纹就能直接使用，不需要做额外的打磨或者后处理。

　　从实际安装的效果来看，使用这个插件固定中继器之后，不需要在墙面上额外打孔，也不需要在电视背部粘贴多余的走线架，中继器的供电线可以顺着电视支腿走到电视背后的走线位，和电视的电源线、HDMI线一起整理固定，从正面完全看不到多余的线路和设备，比直接把中继器放在电视下方的电视柜上要整洁很多，同时因为中继器的位置没有被电视背板完全遮挡，信号覆盖效果比塞在电视后方缝隙里要好很多，不会出现信号衰减、网速变慢的问题。

　　很多设计人员在做这类小型固定件的时候，往往会过度追求结构的通用性，想要一个插件适配多个品牌、多个型号的电视，最后反而导致每个型号的适配性都不好，容易出现松动、安装不到位的问题，这个插件在设计的时候就优先保证对应型号电视的贴合度，卡扣的轮廓完全匹配对应支腿的曲面，虽然通用性有一定的限制，但是安装之后的稳定性和贴合度远高于通用型的固定支架，对于使用对应型号电视、想要做壁挂整洁安装的用户来说，实用性更强。另外在结构设计的时候，也考虑到了不同用户中继器粘贴位置的细微差异，中继器的安装面预留了上下5mm的调节余量，就算粘贴的时候有轻微的位置偏差，也不会影响中继器的固定和信号收发。
