闸门配套锥形锁衬套结构设计

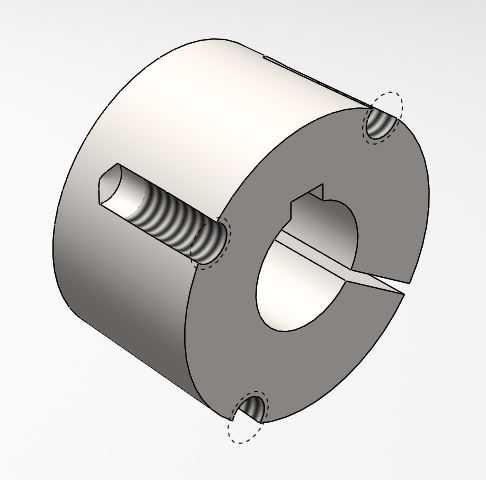

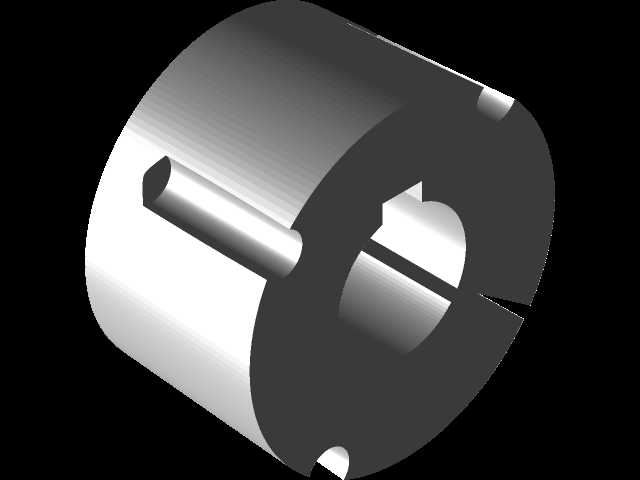

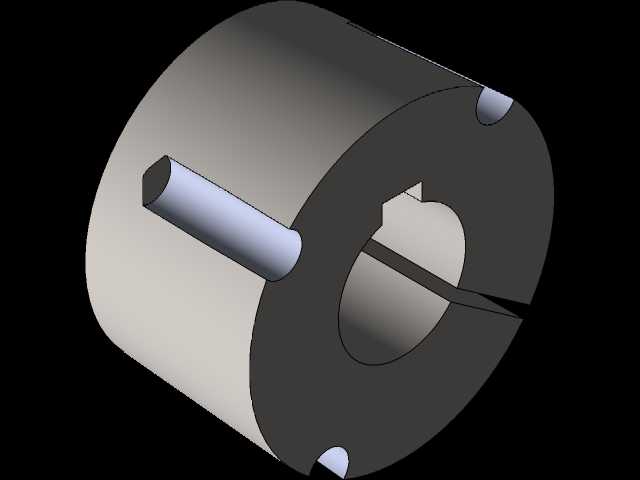

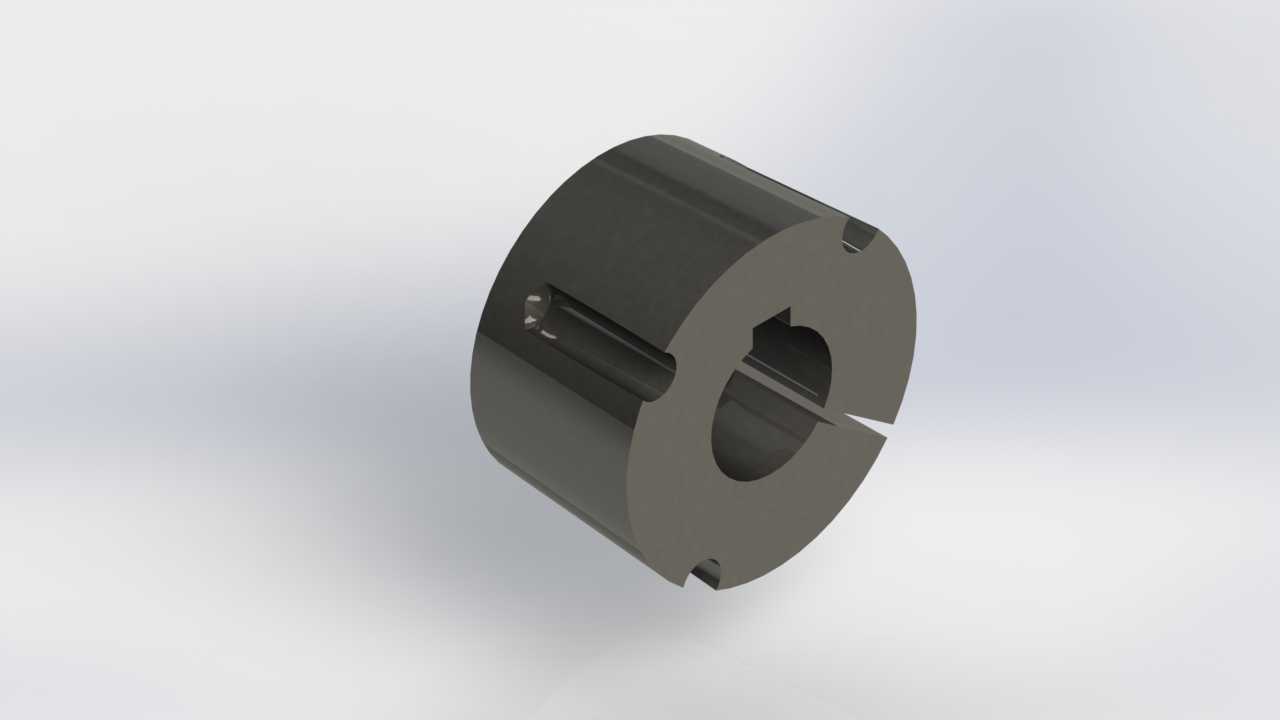

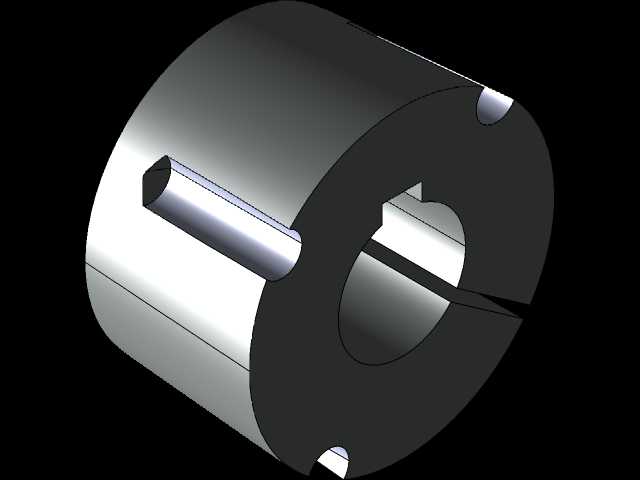

　　在水利枢纽、给排水管网、灌区输水控制等场景的闸门系统中，传动副的连接可靠性直接决定闸门启闭动作的精度与长期运行稳定性，锥形锁衬套正是这类传动连接节点的核心锁紧配套零件，承担着轴与轮毂之间无间隙锁合、传递启闭扭矩、补偿微小安装偏差的关键作用。这类衬套的应用场景覆盖了螺杆式启闭机与闸门门体的传动连接、闸门开度检测装置的轴系固定、手动操作机构的动力传递节点，尤其在存在频繁启闭、振动载荷、水流冲击的工况下，相比普通平键连接，锥形锁衬套可避免键槽应力集中导致的轴件疲劳损伤，同时消除配合间隙带来的启闭回程误差，保障闸门开度控制的精准度，避免因间隙累积出现的闸门卡位、关闭不严漏水等问题。从功能特性来看，这款锥形锁衬套采用开缝式弹性结构设计，

　　整体为带内锥面的套筒形态，侧壁开设贯通的收缩缝，当轴向锁紧力施加时，衬套可沿收缩缝产生均匀的径向弹性变形，抱紧内侧穿过的轴件，同时外侧的锥面与轮毂的内锥孔紧密贴合，依靠接触面的正压力产生的摩擦力传递扭矩，无需额外加工键槽即可实现无间隙锁合，同时具备对中精度高、装拆便捷、可反复使用不损伤配合表面的优势，适配需要定期维护拆装的闸门传动节点。设计过程中，首先围绕实际传动需求确定核心配合参数，针对常用的16毫米直径传动轴做适配，内孔加工出与轴径匹配的基准尺寸，预留合理的收缩变形量，保证锁紧时内孔与轴表面完全贴合无间隙；外侧锥面的锥度选取兼顾自锁性能与锁紧力需求，锥角控制在摩擦自锁范围内，避免运行过程中受振动出现松脱，

　　同时保证施加较小的轴向锁紧力即可获得足够的径向抱紧力。衬套侧壁开设的5毫米规格键槽，主要用于与轮毂侧的定位键配合，防止衬套与轮毂之间出现相对转动，将所有扭矩传递转化为衬套与轴之间的抱紧摩擦力，避免配合面出现微动磨损。衬套本体上开设的径向螺纹孔，用于安装锁紧螺钉，通过螺钉的轴向拉拽力驱动衬套沿锥面轴向移动，实现径向收缩抱紧，螺纹孔的位置沿衬套圆周均匀分布，保证锁紧时受力均匀，不会出现偏载导致的轴系对中偏差。从安装边界来看，这款衬套的轴向长度与外径尺寸适配常规闸门传动轮毂的安装空间，安装时无需对轴或轮毂做额外的改制加工，仅需将轮毂内孔加工出对应锥度，将衬套套入轴件后推入轮毂锥孔，交替拧紧锁紧螺钉即可完成安装，

　　拆卸时仅需将螺钉拧入拆卸螺纹孔即可顶出衬套，不会损伤轴或轮毂的配合表面，大幅降低现场维护的工作量。在实际选型应用中，需要根据传递的额定扭矩核算衬套与轴的接触面积、锁紧螺钉的规格与数量，保证接触面的比压在材料许用范围内，避免长期载荷下出现塑性变形导致锁紧失效；同时衬套的材料选取具备足够强度与弹性的合金结构钢，表面做防锈处理，适配水利场景下潮湿、多水汽的工作环境，避免锈蚀导致装拆困难。这类锥形锁衬套相比传统的键连接、过盈连接，最大的优势在于可实现无间隙传动，同时对轴的加工精度要求更低，可补偿一定范围内的轴径公差偏差，在闸门这类需要长期可靠运行、维护空间有限的设备中，能有效降低传动节点的故障概率，减少后期运维成本。建模过程中需要重点保证锥面的角度公差、收缩缝的宽度一致性、螺纹孔的位置度，这些形位公差直接影响衬套锁紧后的受力均匀性与对中精度，若锥面角度偏差过大，会出现局部接触应力过大导致的咬合磨损，或接触面积不足导致的锁紧力不够；收缩缝宽度不均匀会导致锁紧时径向变形不一致，出现轴件偏心，影响传动平稳性。
