标准铝合金桁架结构三维设计作品

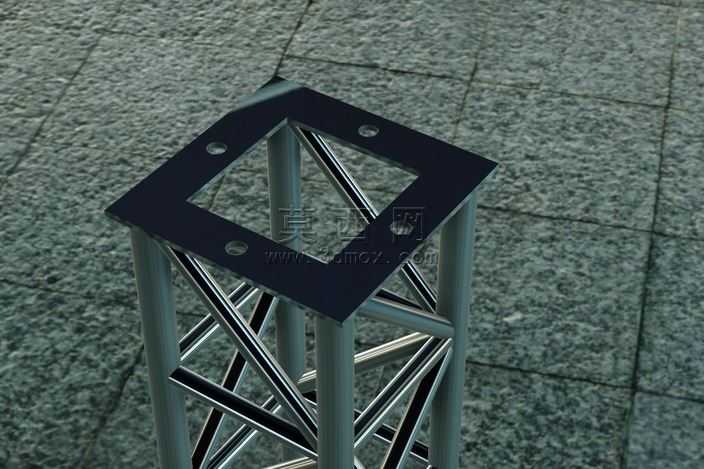

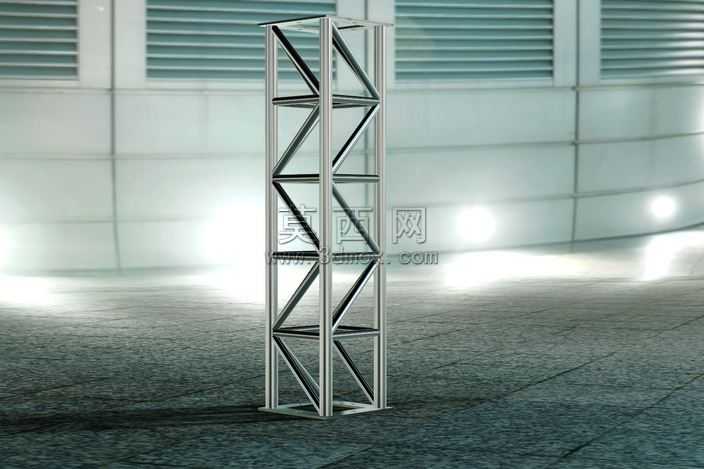

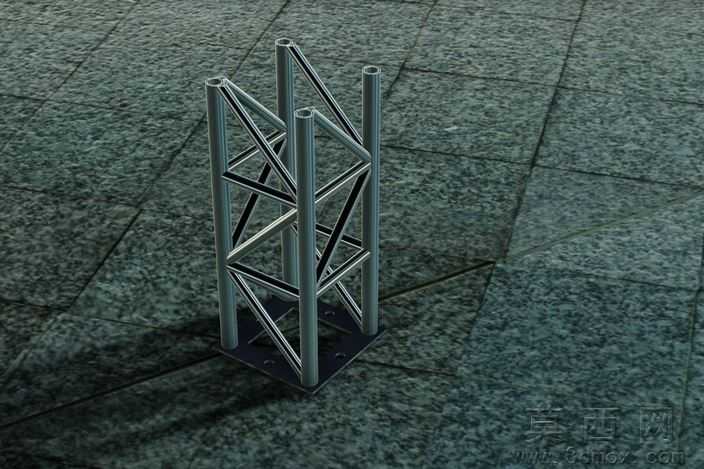

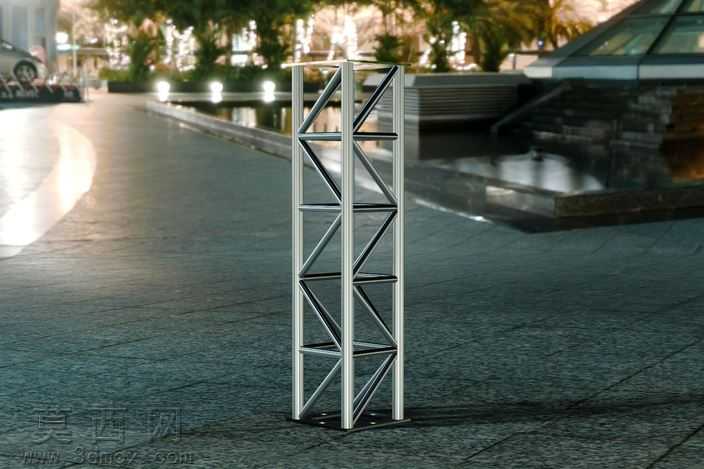

本作品为标准铝合金桁架的三维设计成果，建模阶段采用Autodesk Inventor软件完成全参数化构建，首先基于桁架的实际使用尺寸规范，确定主体框架的截面规格、单节段长度以及杆件排布间距，先绘制主立柱的铝型材截面草图，通过拉伸命令生成四根通长的主支撑立柱，再依次绘制水平腹杆、斜向腹杆的截面轮廓，按照三角稳定结构的排布逻辑完成杆件的定位与装配，每一处杆件连接节点都做了贴合实际焊接工艺的贴合处理，避免出现建模过程中的缝隙、干涉问题，保证各构件的装配关系完全符合实际生产加工的逻辑。材质设置阶段，为所有铝合金构件赋予了哑光银白的金属铝材质，调整材质的反射参数、粗糙度参数，还原铝合金型材表面经氧化处理后的细腻哑光质感，同时为地面场景赋予了粗糙的深灰色混凝土地面材质，背景搭配浅灰色的建筑墙面材质，通过材质参数的差异化调整，突出铝桁架本身的金属质感与结构轮廓。渲染阶段采用软件内置的光线追踪渲染模式，设置多组柔和的面光源从不同角度照射模型，模拟室内展厅的均匀光照效果，开启软阴影选项让桁架投射在地面的阴影自然柔和，调整相机视角为略微仰视的角度，充分展现桁架的竖向挺拔感与结构通透感，同时保留合适的景深效果，让视觉焦点集中在桁架主体结构上。结构设计上采用经典的三角腹杆排布形式，每一层水平腹杆之间设置交叉斜向腹杆，将竖向荷载均匀分散到每一根杆件上，既保证了整体结构的抗扭、抗弯承载能力，又通过镂空的腹杆设计最大限度降低了架体自身重量，符合铝合金桁架轻质高强的使用需求，各杆件的连接位置都做了微小的圆角过渡处理，避免尖锐棱角带来的应力集中问题，也让模型的视觉效果更贴近真实的工业产品。整个建模过程严格遵循从整体框架到局部构件的设计思路，先确定整体的尺寸比例与受力逻辑，再逐一细化每一根杆件的参数与节点细节，最终完成的模型可直接用于产品展示、结构受力模拟以及加工图纸的导出参考。
