MS套支架机械零件三维结构设计

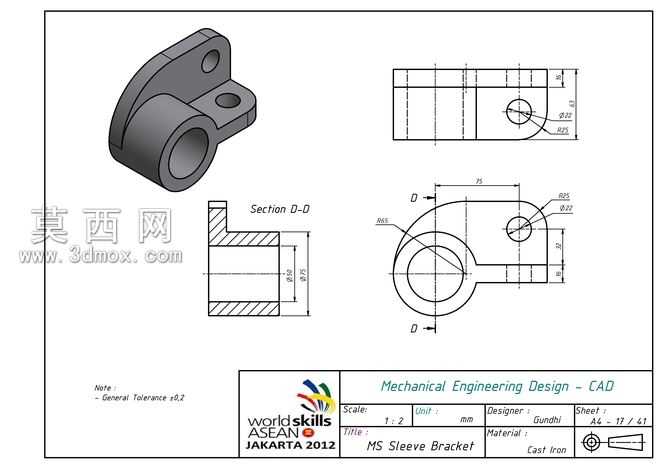

本MS套支架的三维建模围绕机械支撑类零件的功能需求展开，建模过程严格遵循工程图纸的尺寸标注规范，先通过草图绘制确定零件的主体轮廓基准，以带通孔的套筒结构作为核心承载部位，该部位的内孔、外圆尺寸完全匹配图纸标注的公差要求，保证后续装配时轴类部件可顺利穿入实现转动或固定连接。建模时先构建套筒的回转体基础特征，再延伸出侧部的安装耳板结构，耳板上的两个安装孔位置经过精准定位，分别对应不同的安装固定点位，孔位的中心距、孔径尺寸严格对齐图纸标注，确保安装时可与配套构件精准对位。针对零件的截面结构，通过剖视图特征还原了套筒内部的壁厚分布，不同部位的壁厚根据受力需求做差异化设计，套筒与耳板的衔接位置做了圆弧过渡处理，既避免应力集中提升零件结构强度，也让零件的成型工艺性更合理。材质设定选用铸铁材质，渲染时还原铸铁件的哑光金属质感，对零件的棱边、安装孔边缘做细微的倒角处理效果，还原真实机加工零件的工艺细节。设计过程中优先保证零件的支撑定位功能，套筒的轴线与安装耳板的平面角度经过校准，确保装配后配套部件的位置精度符合机械传动或支撑的使用要求，所有特征的构建均采用参数化建模方式，后续若需调整尺寸可直接修改对应参数快速完成模型迭代，模型的结构完全匹配二维工程图的投影视图，包括俯视图、侧视图、剖视图的所有轮廓细节，无多余特征也无结构遗漏，可直接用于后续的工程分析、装配模拟或者加工工艺编制使用。
