骨科骨板轮廓弯杆加工手持器械结构

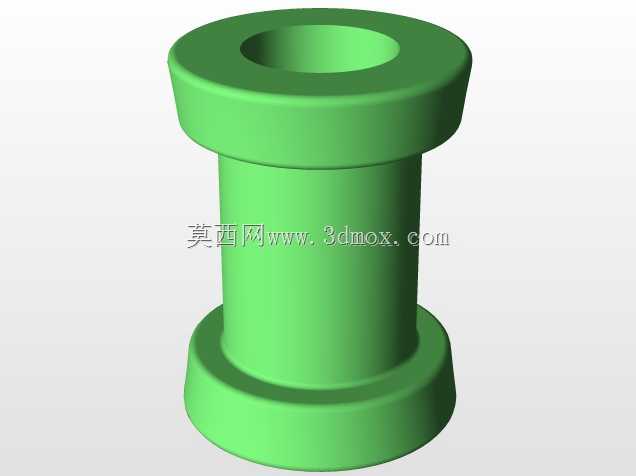

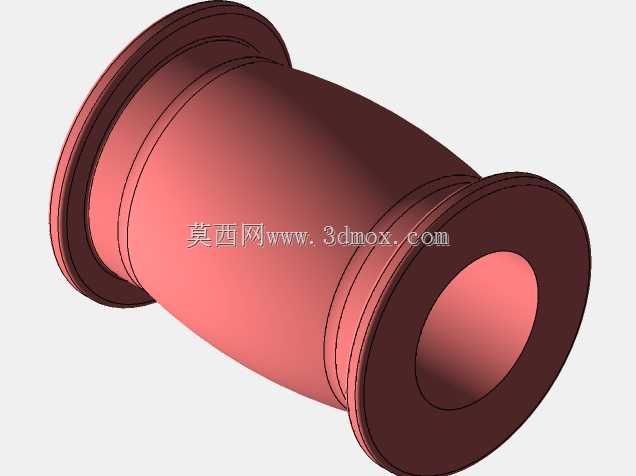

　　这款手持器械主要应用于骨科临床手术配套的骨板预弯加工场景，在创伤骨科手术中，植入的骨板需要完全贴合患者骨骼的自然生理弧度，不同患者的骨骼形态存在个体差异，标准化生产的成品骨板无法直接匹配所有病例的轮廓需求，这款器械就是用于术中或术前根据患者骨骼形态对骨板进行精准轮廓塑形的专用工具，同时也可作为通用弯杆工具用于小直径金属杆类零件的小曲率折弯作业。从功能特性来看，器械采用钳式手持操作结构，整体依靠手部握力提供折弯驱动力，握持区域做了贴合人手握持形态的弧形轮廓设计，长时间握持操作不易产生疲劳，施力路径符合人手部发力的力学传递逻辑，无需额外外接动力源即可完成操作，适配手术室无外接动力的作业环境。器械前端设置多组成型滚轮，

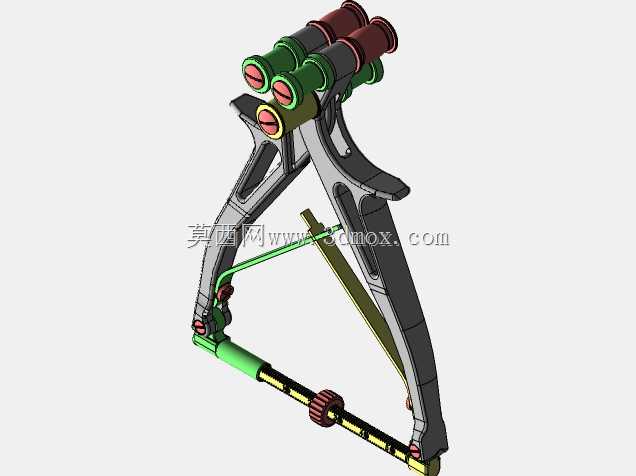

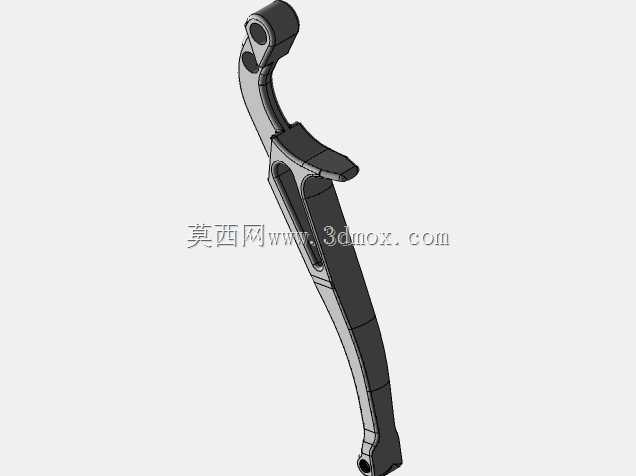

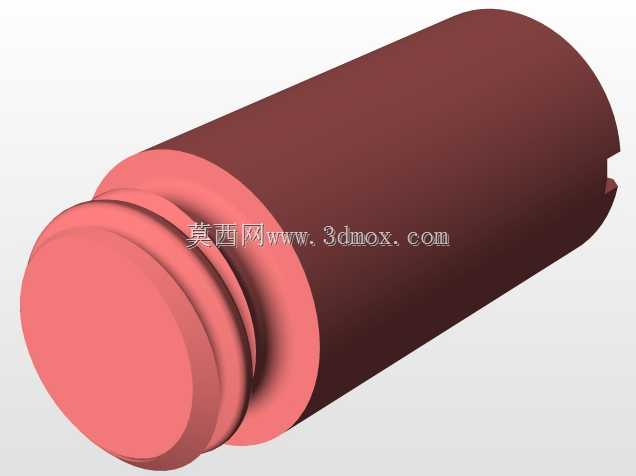

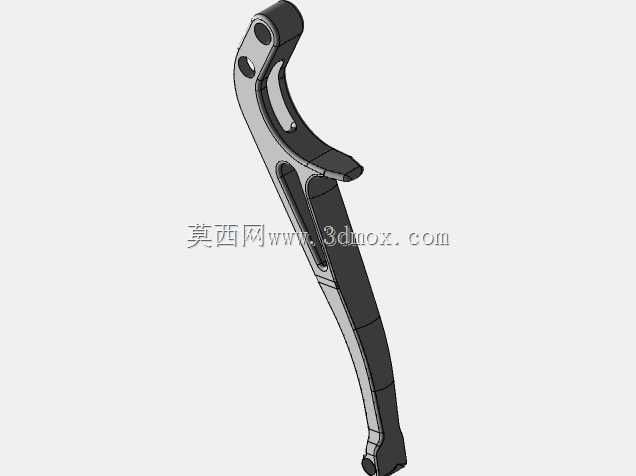

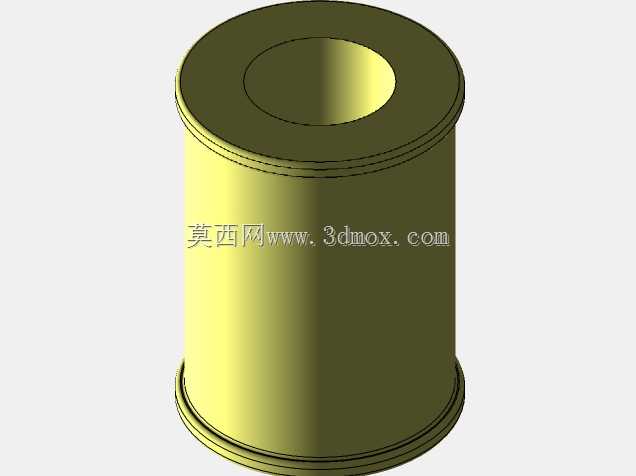

　　滚轮型面根据常用骨板的截面轮廓做了定制化型面设计，折弯过程中滚轮与骨板表面为线接触状态，相比传统点接触的折弯钳，能够有效避免骨板表面出现压痕、局部应力集中的问题，保证折弯后骨板的表面完整性与力学性能，滚轮组件采用模块化设计思路，可根据不同厚度、不同截面形状的骨板更换对应型面的滚轮，拓展器械的适用加工范围。从设计思路层面，整体结构采用对称式布局，两侧钳臂通过中部的铰接轴连接，铰接位置做了耐磨衬套的预留设计，长期反复开合使用不会出现铰接间隙过大的问题，保证折弯过程的施力稳定性；钳臂之间设置复位弹性件，单次折弯完成后松开握持力，钳臂可自动张开至初始开度，方便连续调整骨板位置进行多段折弯作业；前端折弯工位设置多组平行排布的滚轮轴，

　　不同轴位的滚轮配合可实现不同曲率半径的轮廓成型，折弯时将骨板置于对应滚轮之间，通过握合钳臂带动滚轮相对位移，即可对骨板施加均匀的弯曲载荷，逐步成型出所需的轮廓弧度，整个折弯过程的施力是渐进式的，操作者可通过手部握力的大小控制折弯的进给量，方便微调轮廓弧度，避免一次性折弯过量导致骨板报废。关于外形尺寸与安装边界，器械整体为手持便携形态，整体长度控制在单手握持的舒适范围内，最大开合角度满足常规厚度骨板的放入空间需求，整体外轮廓无尖锐凸起结构，符合医疗手术器械的安全设计要求，所有运动部件的间隙均做了安全防护设计，避免操作过程中夹伤操作者手部或夹持到手术巾等异物；滚轮轴的安装位置经过精度校准，

　　保证多组滚轮的轴线平行度误差控制在折弯工艺允许的范围内，避免折弯过程中骨板出现扭曲变形；器械整体可拆解为钳臂、滚轮、铰接轴、复位件几个独立模块，各模块之间通过标准紧固件连接，方便术后的清洗、消毒与易损件更换，滚轮作为直接接触骨板的工作部件，采用耐磨医用级金属材料制作，可耐受反复高温高压消毒流程，不会出现锈蚀、型面磨损超差的问题。在实际临床使用场景中，术者可根据患者术前CT扫描重建的骨骼三维模型，预先标记骨板需要折弯的位置与弧度，使用该器械逐段对骨板进行塑形，过程中可随时将骨板与骨骼模型或患者暴露的骨面进行比对，微调折弯弧度，最终保证骨板与骨面完全贴合，降低术后骨板应力遮挡、固定失效的风险；除骨科骨板加工场景外，该器械的弯杆功能也可用于小型五金零件、细金属杆的小角度折弯作业，更换对应型面的滚轮后即可适配不同截面的杆类零件加工需求，整体结构紧凑，操作门槛低，无需专业培训即可快速掌握操作方法。
