膝关节软骨下骨隧道钻孔导向定位装置

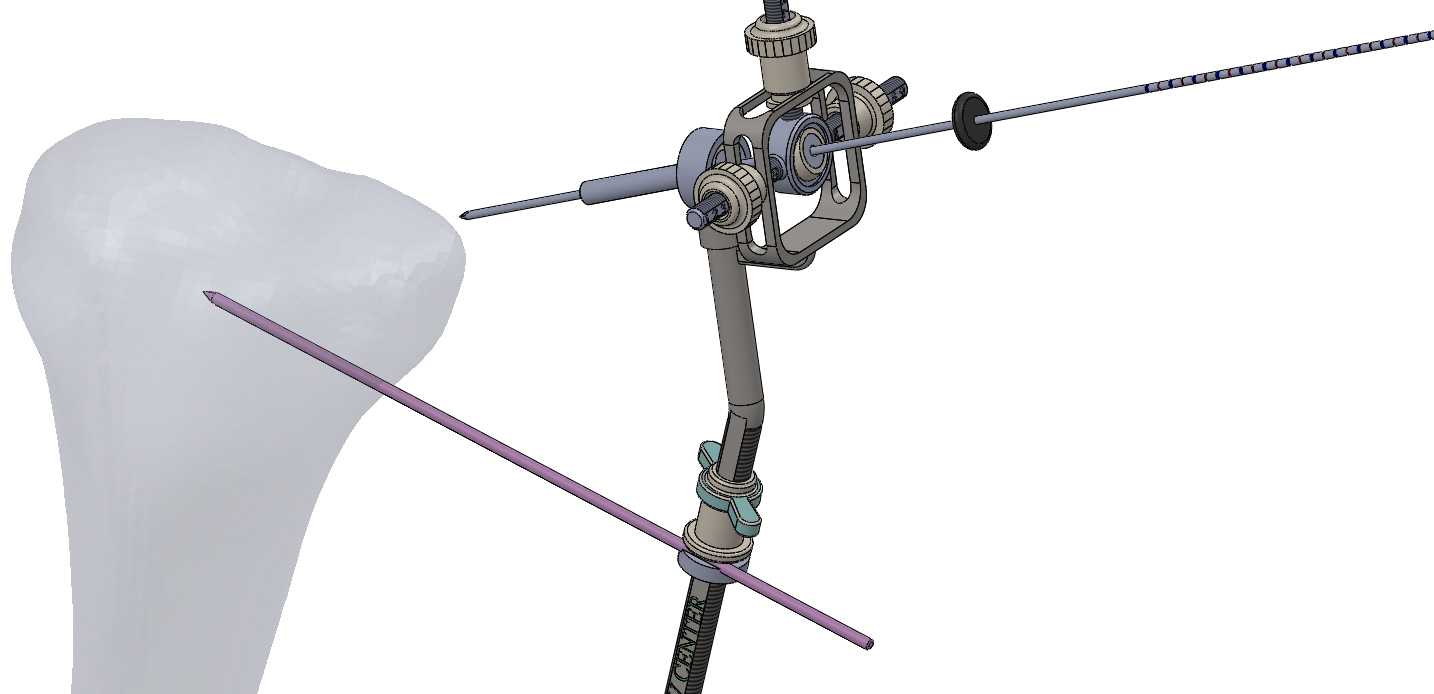

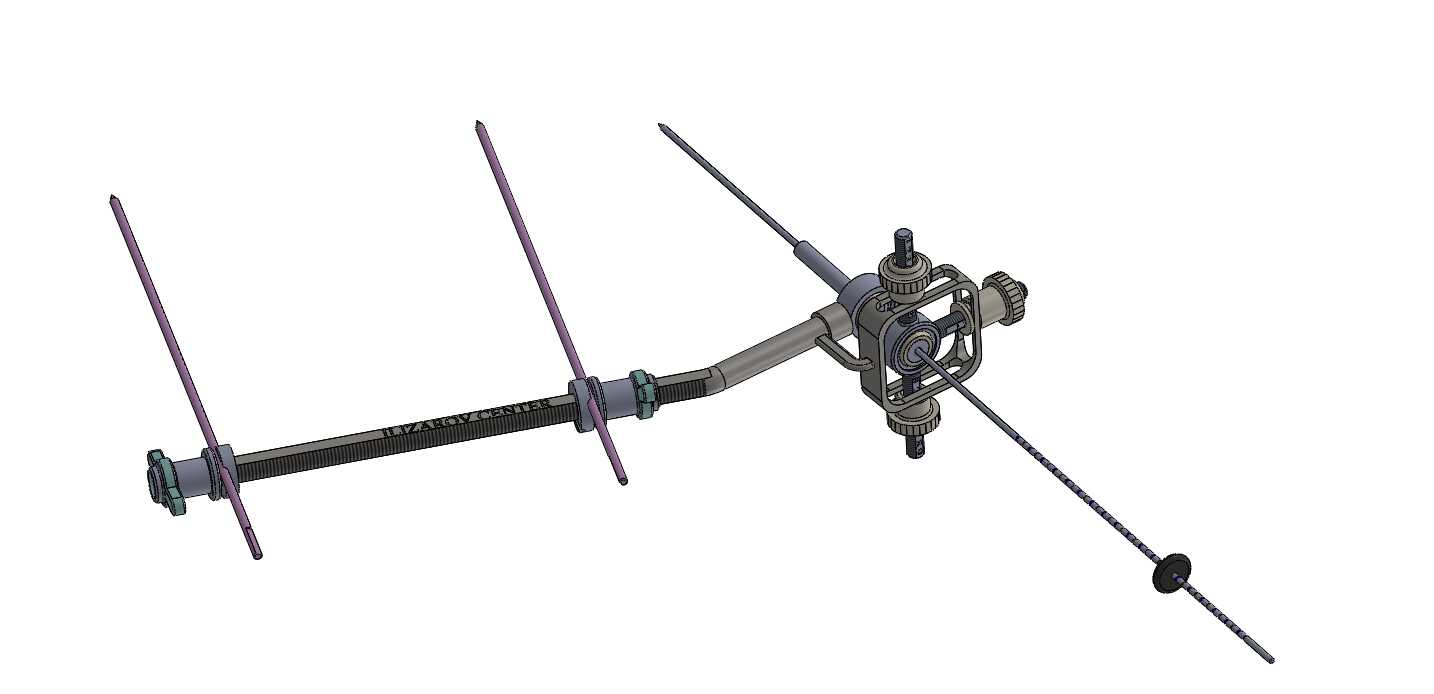

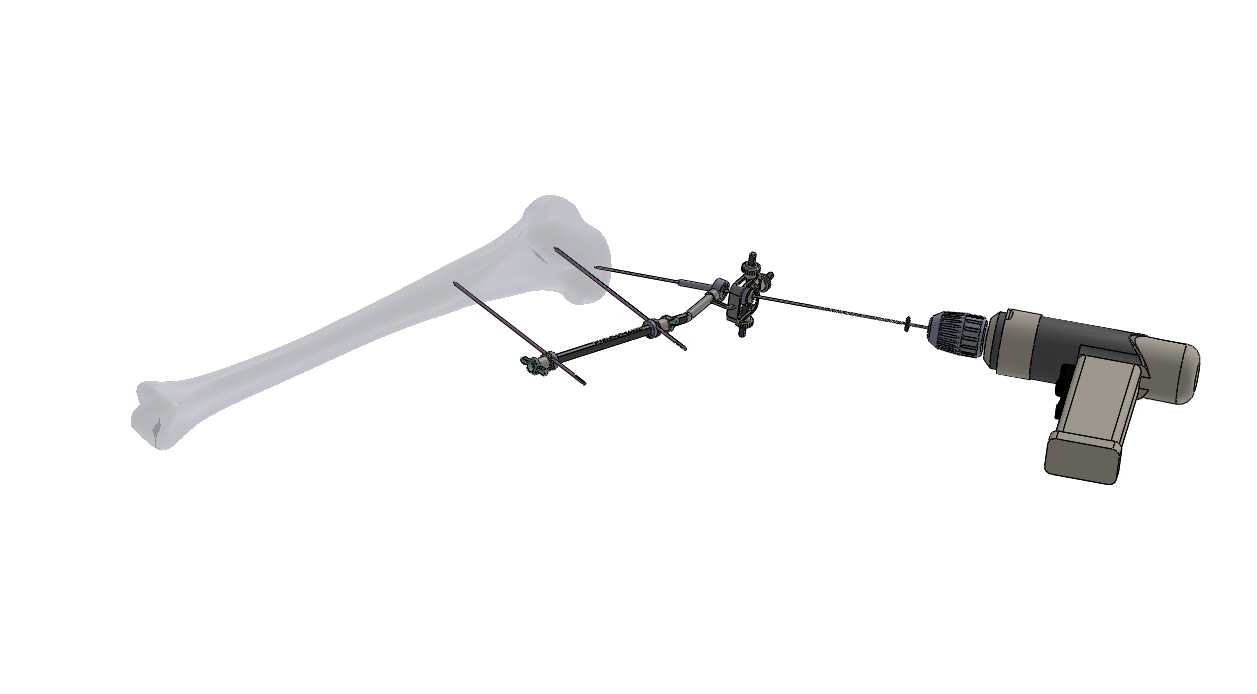

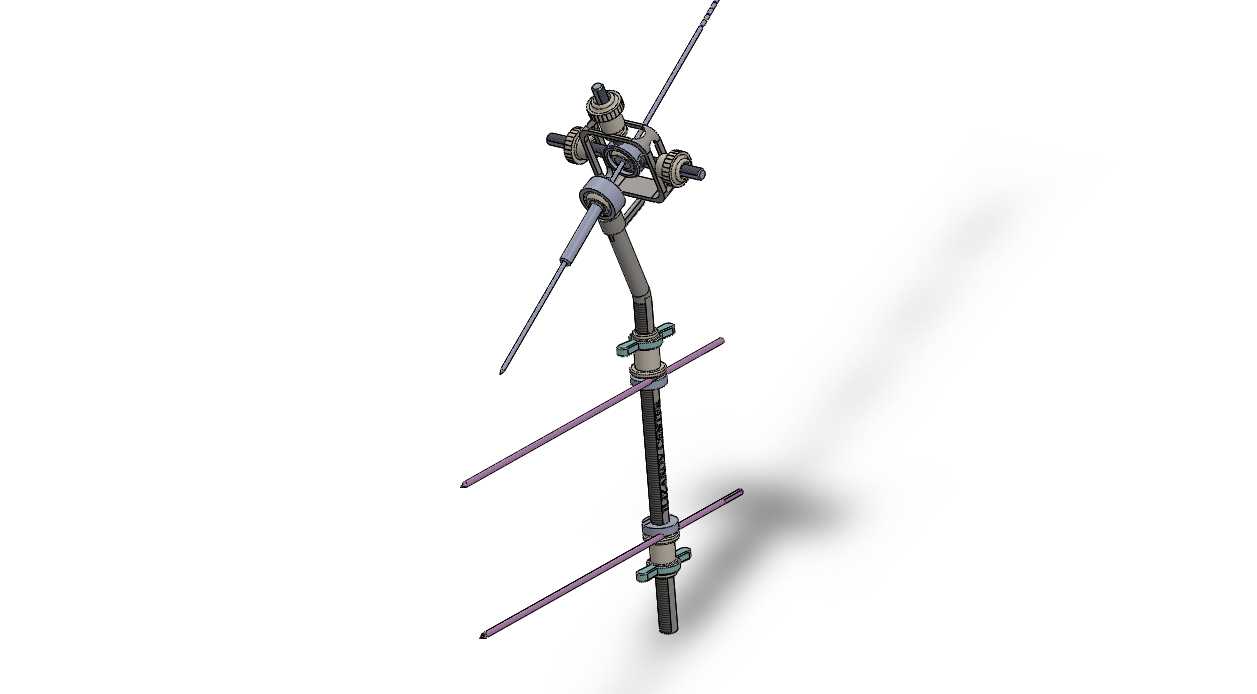

　　这款导向装置主要应用于运动医学领域的膝关节软骨修复手术场景，针对软骨下骨隧道制备环节的精准定位需求设计，解决传统徒手钻孔角度偏差大、隧道位置偏移导致修复效果不佳的临床痛点。在实际手术操作中，装置需要先完成与患者胫骨近端骨面的可靠固定，配套的多自由度调节臂可实现空间内任意角度的姿态调整，导向套筒的轴线最终对准术前规划的隧道入点与出点，确保电钻沿预设路径钻入，避免损伤周围正常骨组织与交叉韧带、半月板等关键软组织结构。从结构设计逻辑来看，装置整体分为骨面固定模块、角度调节模块、导向锁紧模块三个核心部分，骨面固定端采用骨针穿刺固定方式，固定针直径适配临床常用的2.5mm骨针规格，刺入骨皮质深度控制在10-15mm区间，既保证固定稳定性，

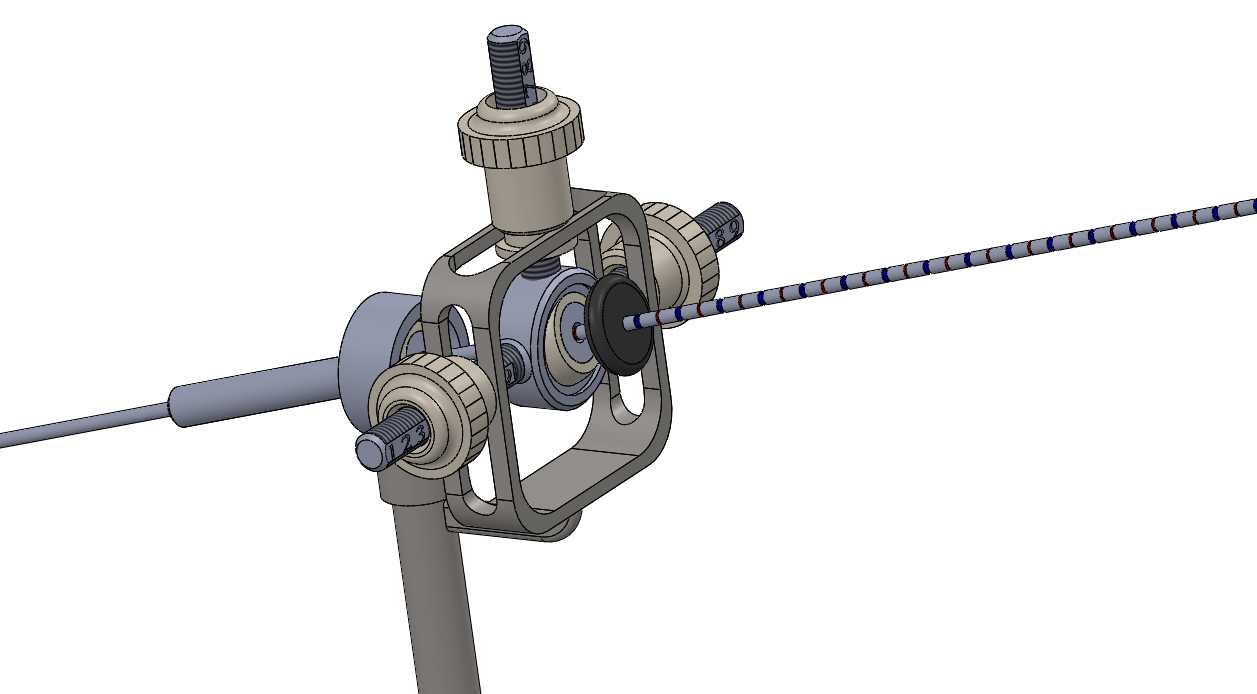

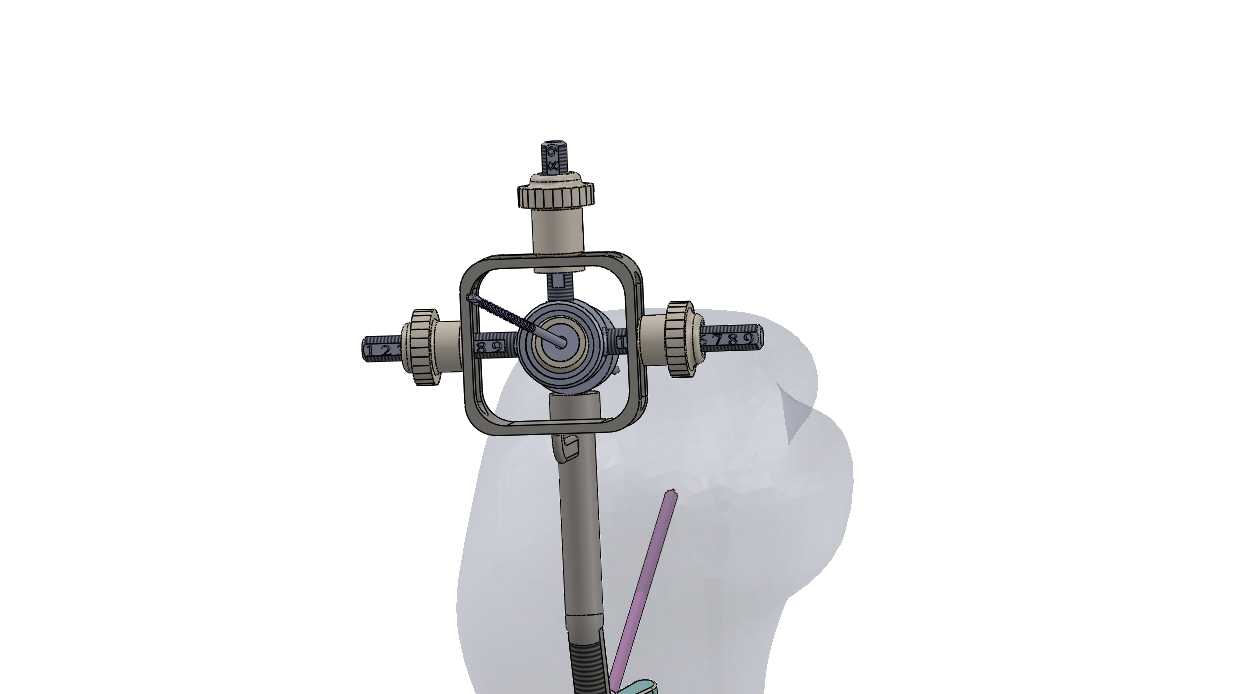

　　又避免过深穿刺伤及髓腔内血管组织；角度调节模块采用多关节铰接结构，每个关节都配备独立的锁紧旋钮，单关节调节角度范围覆盖0-180度，关节锁紧后可承受最大5N·m的侧向力，不会因电钻钻进时的振动出现姿态偏移；导向套筒内径根据临床常用的隧道钻头规格设计，适配2.0-4.5mm直径的钻头，套筒长度设置为80mm，足够跨过手术切口处的软组织层，直接贴近骨面，减少钻头在软组织内的穿行距离，降低软组织副损伤风险。设计过程中重点考虑了手术操作的人机工程学需求，所有锁紧旋钮的尺寸都设置为直径15mm的防滑滚花结构，医生佩戴双层无菌手套也可轻松完成旋紧操作，整体装置的外露棱角全部做R2以上的圆角钝化处理，避免术中划伤手套或周围组织。安装边界方面，

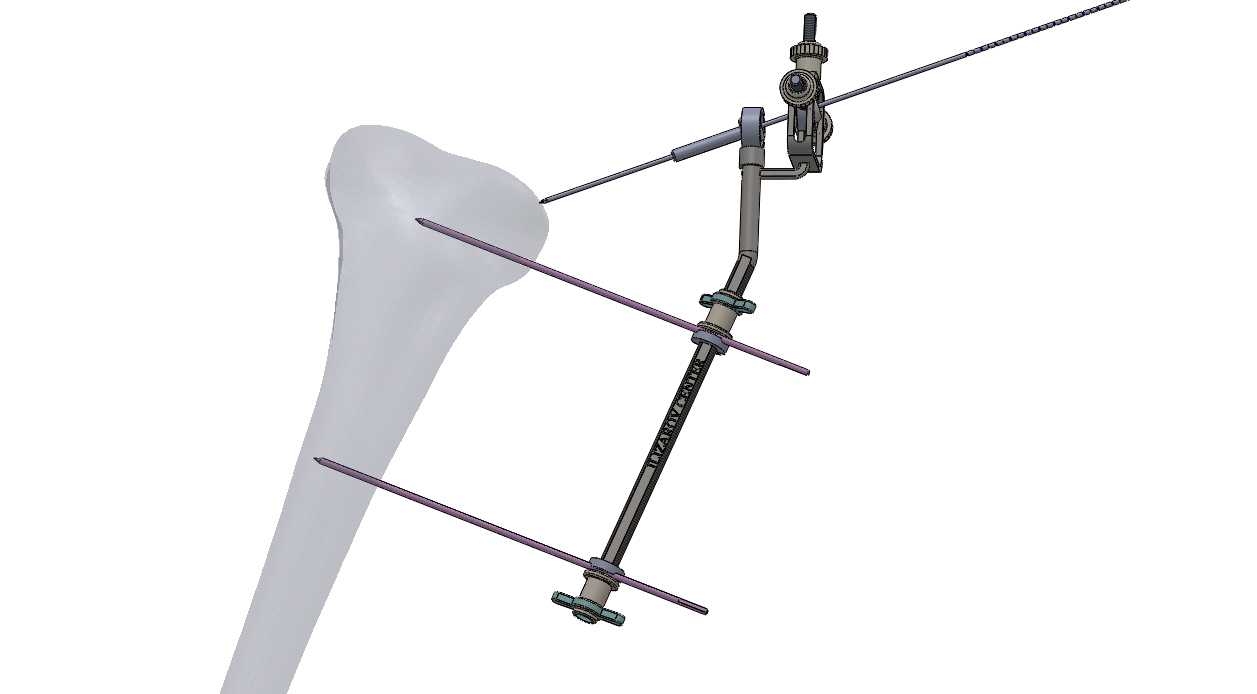

　　装置固定于胫骨近端后，整体横向伸展范围不超过150mm，不会干扰手术视野内的其他操作器械，导向模块的最低位置距离骨面高度不小于20mm，留给电钻夹头足够的操作空间，不会出现器械干涉问题。在功能特性上，这款导向装置可实现隧道角度的无级调节，相比传统的固定式角度导向器，能适配不同患者的骨骼解剖形态差异，无需针对不同体型患者准备多套规格的导向器械，降低手术器械准备成本；装置的所有金属部件都采用医用不锈钢材质，可耐受高温高压灭菌重复使用，非金属的锁紧手柄采用医用级聚砜材料，灭菌过程中不会释放有毒有害物质，也不会出现形变失效。实际临床使用中，这款导向装置可将骨隧道的位置偏差控制在1mm以内，角度偏差控制在2度以内，

　　大幅提升软骨下骨隧道制备的精准度，为后续的软骨修复操作提供可靠的通道基础，有效缩短手术操作时间，减少术中透视次数，降低患者与医护人员的辐射暴露风险。结构建模过程中，所有铰接关节的配合间隙控制在0.02-0.05mm之间，既保证调节时的转动顺畅度，又避免间隙过大导致的导向精度损失，固定骨针的安装孔与导向套筒的同轴度公差控制在0.01mm以内，确保固定后装置整体的定位基准统一。
