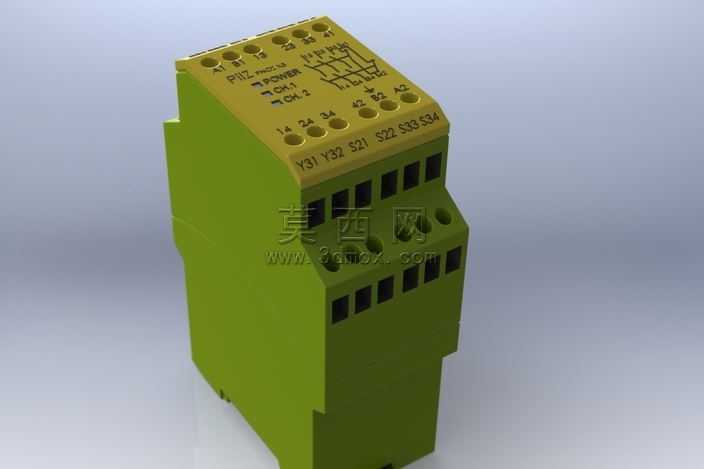

皮尔兹安全继电器三维数字建模作品

本作品为工业电气控制领域常用的皮尔兹安全继电器三维建模成果，建模过程依托SolidWorks平台完成全参数化设计，整体建模逻辑遵循工业电气元件的真实生产制造规范，从结构还原到细节呈现均对标实物产品的设计标准。建模初期先梳理安全继电器的整体结构层级，将产品拆分为外壳主体、顶部接线端子区、侧面接线槽位、标识印刷区四大核心模块，采用自底向上的建模思路逐步搭建各部分特征。外壳主体部分通过拉伸凸台命令构建基础块体结构，再结合倒角、拔模特征还原工业塑料外壳的真实边缘处理效果，外壳表面的细微卡扣定位槽、散热凹槽均通过切除拉伸命令精准还原，保证结构尺寸与实物的装配逻辑完全匹配。顶部接线端子区域的建模精度控制在0.1mm以内，每一个接线孔位、螺丝固定位、端子编号对应的凸起标识都通过阵列、包覆命令逐一实现，端子排布严格遵循真实产品的引脚定义顺序，还原了A1、A2电源端，Y31、Y32安全输出端，S21、S22等反馈端的位置布局。侧面的多层接线槽位采用线性阵列结合切除命令完成，槽位的间距、深度均参考实物的接线适配尺寸设计，能够直观呈现该继电器导轨安装后的接线空间结构。材质渲染阶段，外壳主体赋予哑光黄绿色工业工程塑料材质，调整材质的粗糙度、反光度参数还原皮尔兹继电器标志性的外壳质感；顶部标识印刷区采用贴花工艺叠加真实的产品丝印内容，包含POWER、CH1、CH2状态标识、接线编号、品牌标识等细节，还原实物的印刷效果；接线端子部分赋予镀镍金属材质，调整金属的高光、反射参数模拟工业接线端子的金属质感，整体渲染采用柔和的工业产品打光方案，通过三点布光突出产品的结构轮廓与材质差异，避免过强反光遮挡结构细节。设计过程中充分考虑该模型在SolidWorks电气工程场景下的使用需求，所有接线点位预留了装配配合参考，可直接接入电气三维布线场景，完成控制柜内的布局仿真、接线路径规划等工作，模型的整体外形尺寸、安装卡扣结构完全匹配标准DIN导轨安装尺寸，能够直接用于电气柜三维布局的虚拟装配验证，帮助电气设计人员在方案阶段完成元件排布、空间干涉检查等工作，有效提升电气工程设计的效率与准确性。
