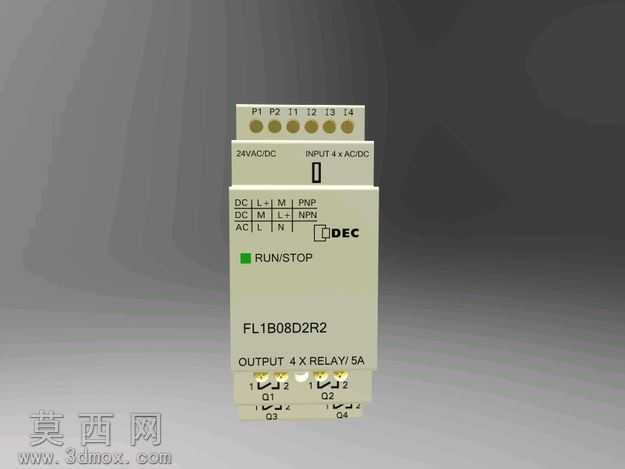

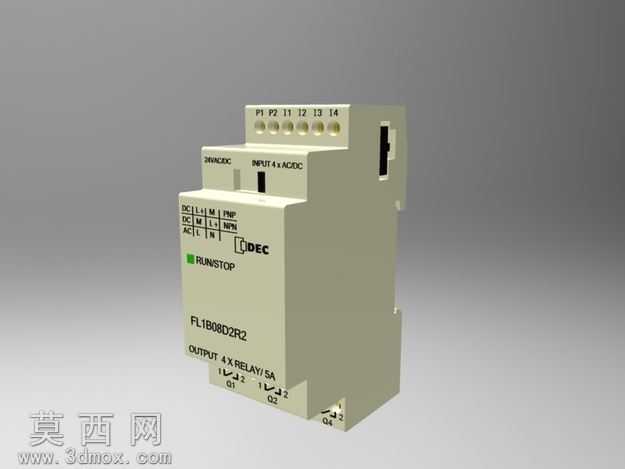

和泉智能继电器IO扩展模块三维建模

本模型为和泉品牌智能继电器IO扩展模块的三维数字化建模成果，建模过程围绕实物的真实结构与外观特征展开，首先通过对实物的尺寸测绘、外观细节记录确定建模基准，采用参数化建模方式搭建整体框架。建模初期先构建模块的主体基座，还原导轨式安装的壳体轮廓，精准还原壳体的拔模斜度、边角圆角特征，保证壳体的工业注塑件质感。随后逐步细化各功能区域结构：顶部的接线端子排，逐一还原每个接线位的凹槽、标识刻印位置、金属接线件的内嵌结构；正面的功能标识区域，精准复刻品牌标识、型号字符、RUN/STOP状态指示灯位、输入输出通道的标注文字与对应端口结构，还原4路继电器输出通道的接线位布局、输入端口的分组标识；侧面的扩展连接插槽，还原插槽的卡扣结构、对位凹槽，保证模块拼接扩展的结构合理性。材质渲染阶段，为壳体赋予浅米灰色哑光工程塑料材质，还原工业电气元件的壳体质感，为接线端子、内部金属构件赋予哑光金属材质，为状态指示灯赋予半透明透光塑料材质，通过材质参数的调整区分不同部件的质感差异。灯光布置采用工业产品渲染常用的三点布光方式，主光源模拟室内办公环境的柔和顶光，辅助光源补充侧面暗部细节，轮廓光勾勒模块的边缘轮廓，避免阴影过重遮挡结构细节，渲染输出的效果清晰展现模块的整体外观与各局部细节。建模过程中严格遵循电气元件的实际装配逻辑，各部件的装配间隙、卡扣配合结构都按照实物的装配关系进行还原，既保证模型的外观还原度，也能直观体现该IO扩展模块的结构组成，可用于工业电气控制柜的布局仿真、电气元件选型展示、自动化教学演示等场景，模型的结构精度能够满足常规的装配校验、外观展示需求，各独立部件均做了分层处理，可单独拆分查看内部结构示意。
