塑料周转篮高压喷淋清洗设备结构设计

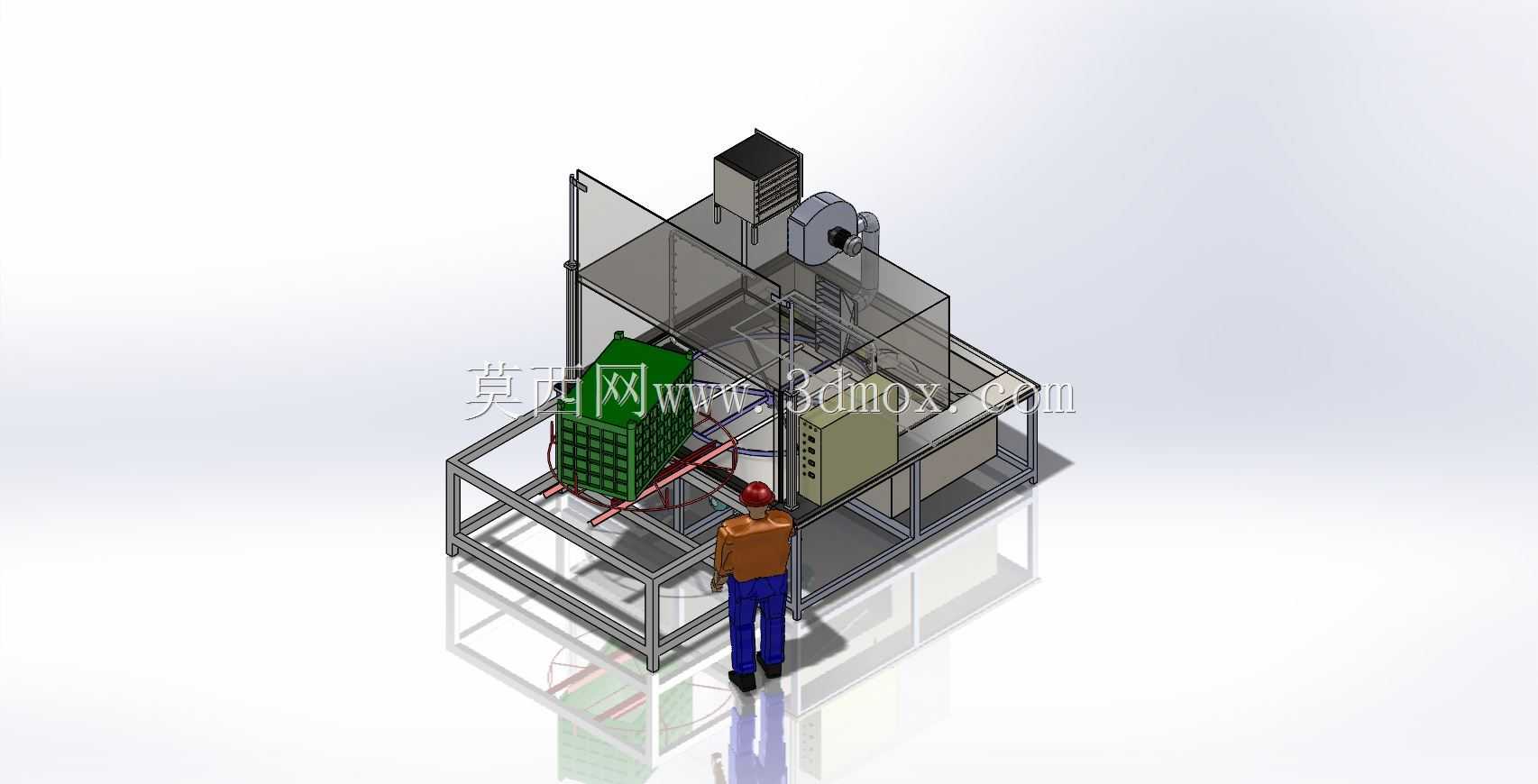

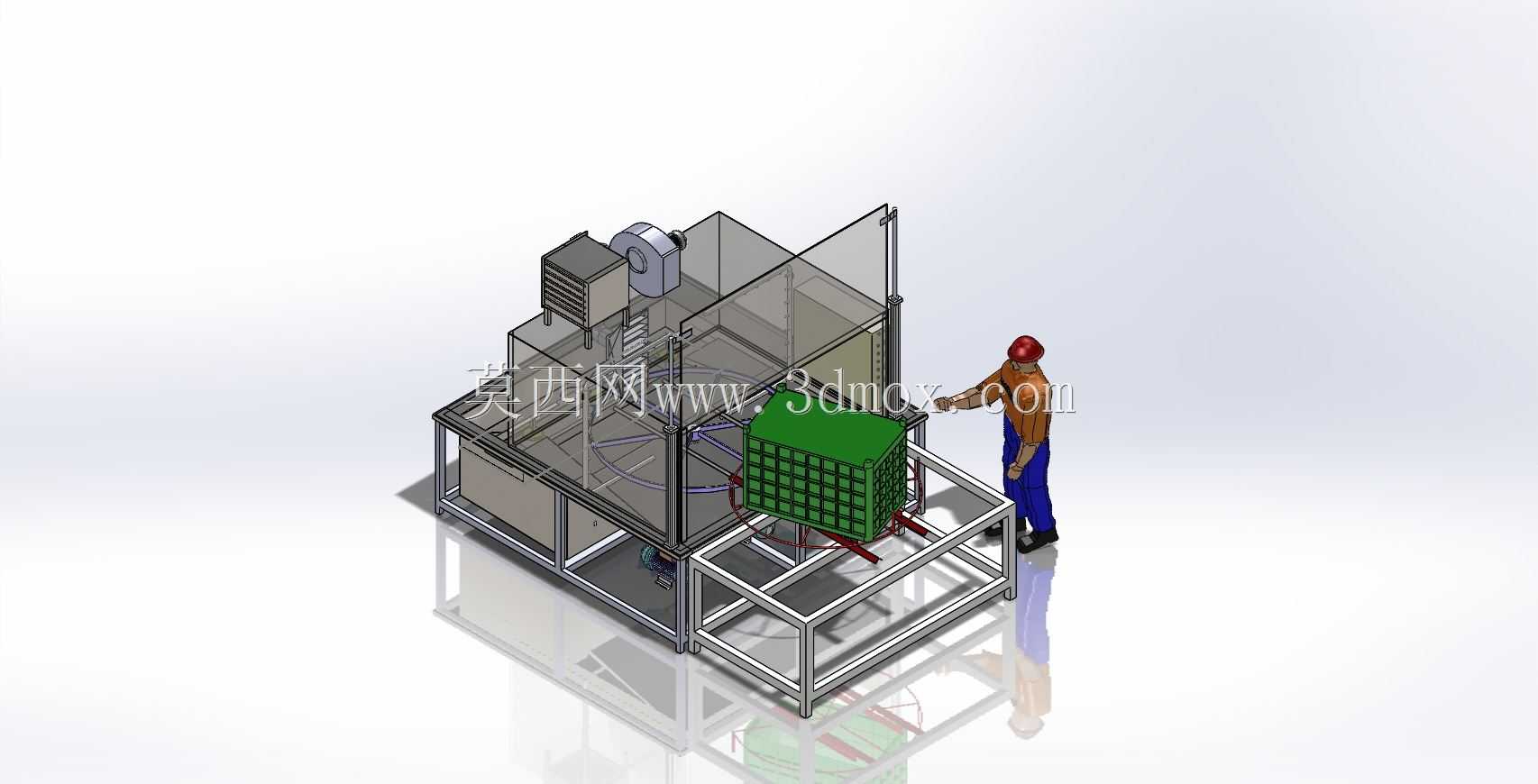

　　在食品加工、生鲜配送、汽车零部件配套生产的车间现场，塑料周转篮的循环使用始终绕不开高效清洁的环节，这类承载过物料、沾附油污、残留碎屑或食品残渣的塑料筐具，靠人工冲洗不仅效率低下，清洗一致性也很难满足批量生产的节拍要求，这款喷淋清洗设备正是针对这类场景开发的专用工位装备。从结构布局来看，设备采用铝型材搭建主体框架，底部设置接水集液腔，可将喷淋后的废水统一收集导向排污管路，避免作业现场地面积水；框架上部设置半封闭的防护舱体，一侧预留工件进出的开口，其余三面采用透明防护板围挡，既可以阻挡高压喷淋的水花外溅，也方便操作人员实时观察舱内清洗状态，防护舱顶部集成排风组件，可及时抽排清洗过程中产生的水雾，避免舱内凝露滴水影响清洗效果。

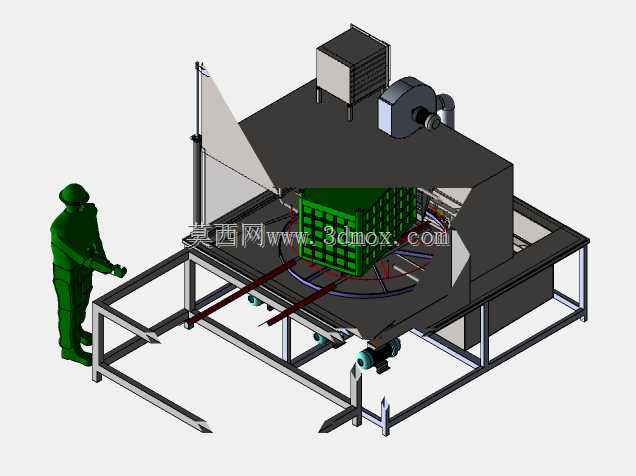

　　工件承载工位采用可翻转的托架结构，适配标准尺寸的网格塑料周转篮，托架的定位挡边可根据常用篮具的外形尺寸做间距调整，放入篮具后锁紧定位结构，启动设备后托架可带动篮具做定角度回转，让篮具的各个侧面、网格缝隙都能正对喷淋嘴，避免出现清洗死角。喷淋管路采用分层排布设计，分别对应篮具的顶部、底部以及四个侧方位置，管路末端安装的扇形喷嘴可调整喷射角度，高压水流从不同方向冲击篮具表面，可将嵌在网格缝隙里的碎屑、附着在表面的油污快速冲离；管路系统预留了清洗剂加注接口，可根据清洗污染物的类型切换清水冲洗或加剂清洗模式，满足重油污场景的清洁需求。设备的操作侧设置了符合人体工程学的操作高度，操作人员站立在工位旁即可完成篮具的上下料，

　　无需过度弯腰或抬举重物，降低长时间作业的疲劳感；框架底部安装可调脚杯，可根据车间地面的平整度调整设备水平度，避免设备运行过程中因为地面不平产生晃动或异响。从安装边界来看，设备整体占地尺寸适配常规车间的通道宽度，不需要额外开挖地基，放置在硬化的车间地面上即可接电接水投入使用，进水端适配常规工业供水管径，排水端可直接对接车间的污水收集管网，排风接口可对接车间的集中排风系统，也可直接将排风口引至室外。在设计过程中，所有与水接触的结构件都做了防锈处理，铝型材框架本身具备优秀的耐锈蚀能力，喷淋管路采用耐腐蚀的塑料材质，避免长期接触水和清洗剂出现锈蚀脱落，污染被清洗的篮具；防护舱的透明挡板采用耐冲击的透明材质，

　　即使高压水流意外冲击也不会出现碎裂飞溅的问题，保障作业人员的操作安全。设备的结构设计预留了后续升级的空间，可根据产线的自动化升级需求，在工件进出端增加输送线对接结构，实现篮具清洗的全流程自动化作业，不需要人工上下料，进一步匹配高速量产产线的节拍要求；也可在舱内增加风刀干燥组件，在清洗完成后直接吹除篮具表面的残留水渍，省去后续人工擦拭晾干的工序，直接将清洗完成的干燥篮具输送至下一使用工位。
