悬挂式连续工件表面处理隧道设备

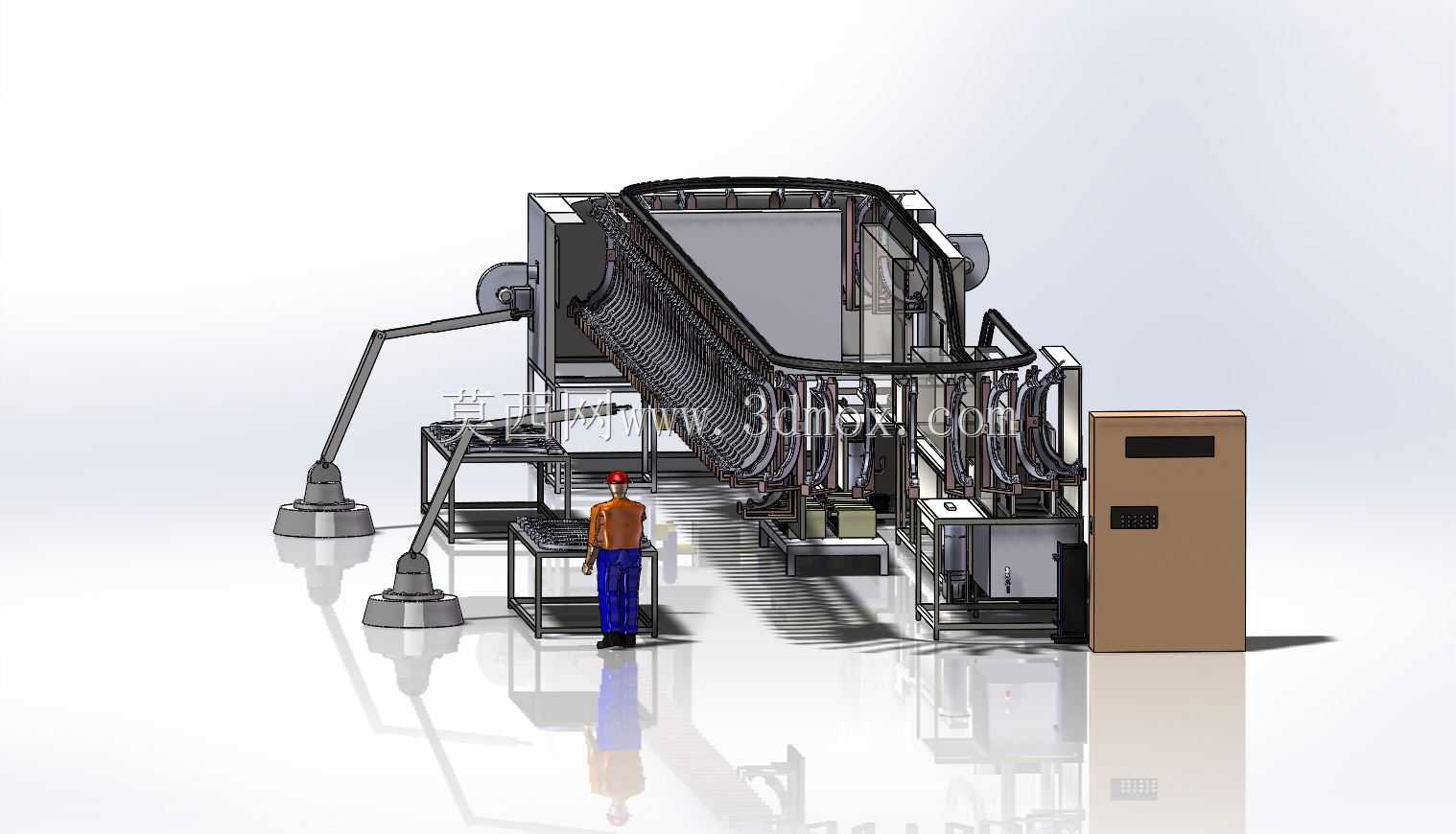

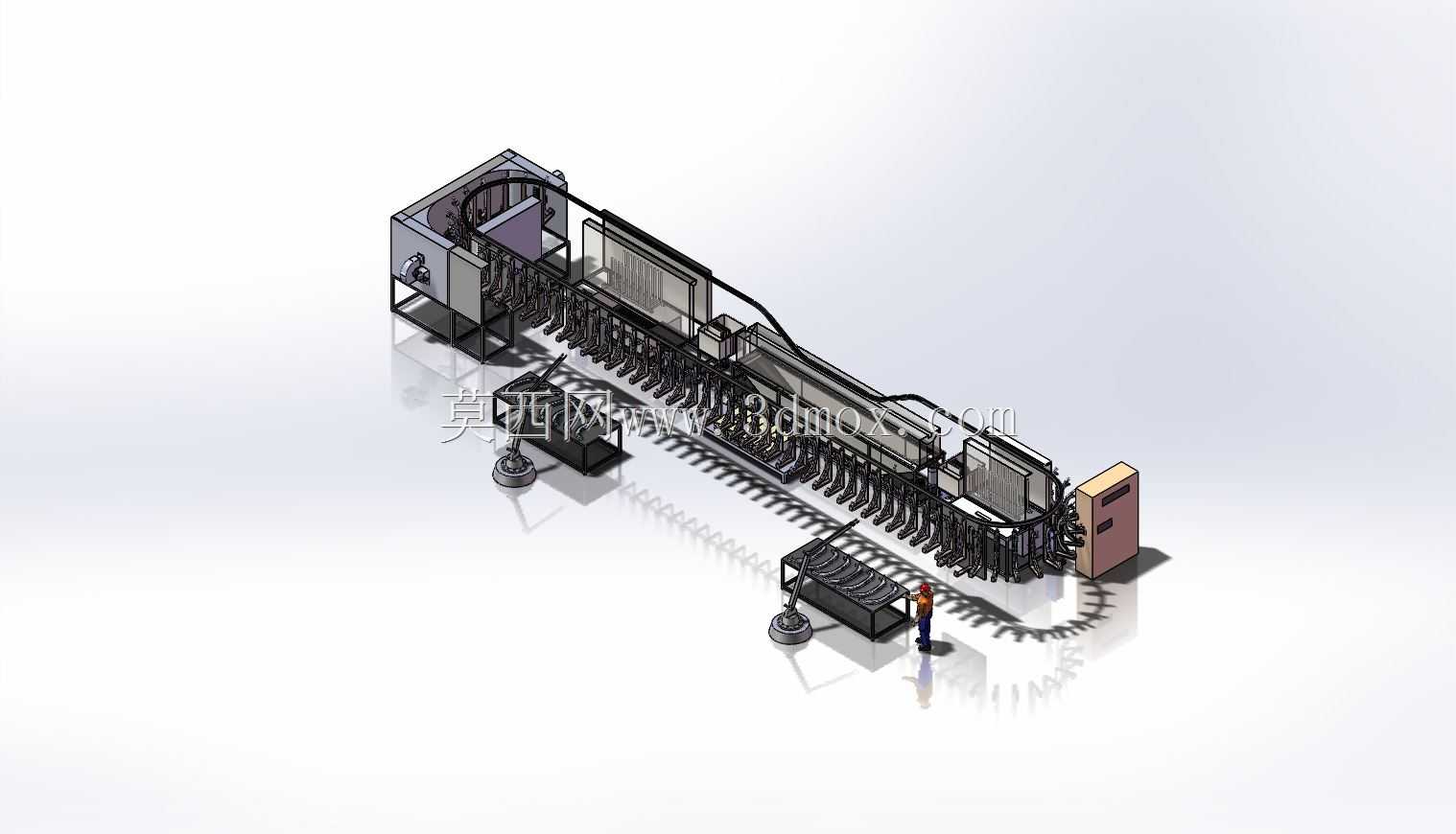

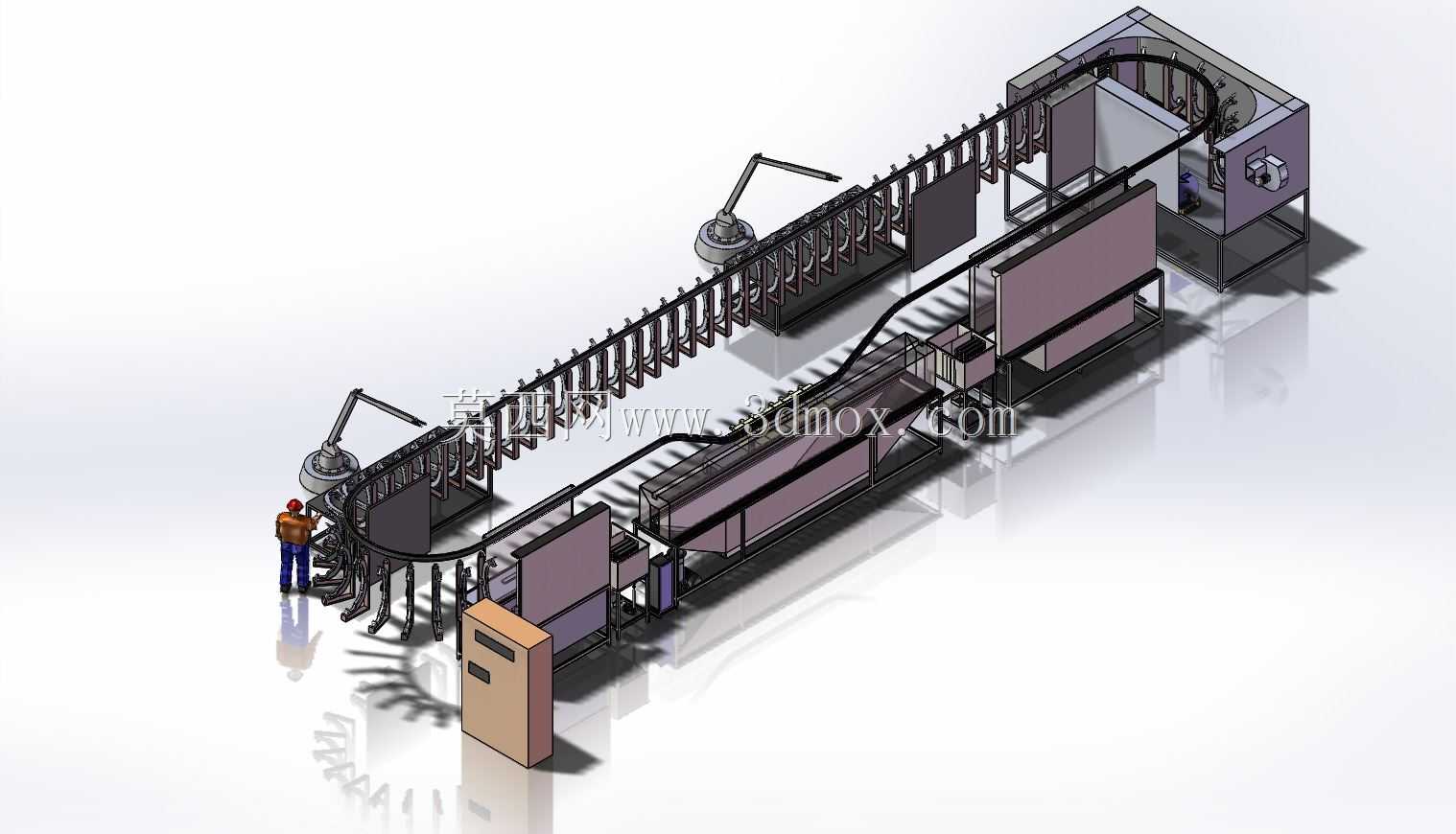

　　在汽车零部件、五金冲压件、小型结构件的批量表面处理工序中，这类悬挂式隧道作业设备是产线衔接的核心单元，主要承担工件上线后的连续喷淋清洗、磷化、钝化或是电泳前的预处理工序，替代传统的槽式间歇作业模式，能大幅降低工件转运的人工成本，同时保证每一件工件的处理时长、药剂接触浓度保持一致，避免批次处理带来的质量波动。从结构布局来看，设备整体采用长条形贯通式设计，悬挂输送链沿设备顶部的导轨全程铺设，工件通过专用挂具挂载在输送链的吊点上，按照设定的链速匀速通过隧道内部的各个功能段，不需要额外的转运动作就能完成全流程处理。设备的入口端设置有上料工位，操作人员可以在这个位置将待处理工件挂载到挂具上，出口端对应下料或是衔接后续的烘干、涂装工位，

　　整体的安装边界需要结合车间的产线走向预留，设备主体的宽度方向需要预留两侧的检修通道，顶部需要预留输送链的维护空间以及排风管道的安装位置，底部需要对应设置积液槽的排放管路，避免处理液溢出污染车间地面。设计这类设备的时候，首先要匹配处理工件的最大外形尺寸、单挂重量来确定悬挂链的吊点间距、导轨承重参数，同时要结合工艺要求的处理时长来核算设备的总长度以及输送链的运行速度范围，隧道内部的各个功能段之间需要设置挡液帘，避免不同槽体的处理液串槽，影响药液浓度稳定性。隧道的壳体采用分段式钣金焊接结构，内壁做防腐处理，对应每个喷淋段的位置安装有可调角度的喷淋管以及喷嘴，保证工件的各个表面都能被处理液充分覆盖，设备端部配套的药液循环箱体集成了过滤、

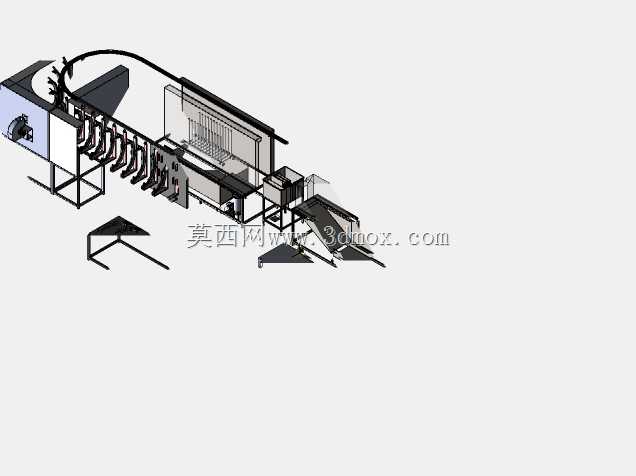

　　加热、液位检测组件，能够持续将处理液输送到喷淋管路，同时过滤掉工件掉落的铁屑、杂质，避免喷嘴堵塞。从三维结构的细节来看，设备的侧面设置有可开启的检修门，方便日常维护时更换喷嘴、清理槽内沉渣，输送链的驱动单元设置在设备的一端，配套张紧机构来抵消链条长时间运行产生的伸长量，避免吊点运行出现卡滞。设备旁侧的电控柜集成了整条设备的控制单元，能够实现输送链调速、各段喷淋泵启停、液位异常报警、温度自动控制的功能，不需要人工频繁调整参数。在实际投产使用中，这类设备的悬挂挂具可以根据处理工件的外形做定制化设计，保证工件挂载后不会出现积液、遮挡的问题，同时隧道内部的排风系统会及时抽走处理过程中产生的水雾、挥发性气体，改善车间的作业环境。

　　相比传统的单槽处理设备，这种连续通过式的隧道结构不需要工件频繁上下挂，单班的处理量能提升数倍，同时处理液的循环利用率更高，能降低药剂以及水资源的消耗，适合大批量标准化工件的表面处理产线使用。在建模过程中，这类设备需要重点核对输送链的运行轨迹与隧道内部各组件的干涉情况，尤其是吊具带着工件运行到弯道段、上下坡段的时候，要保证工件不会和隧道内壁、喷淋管发生碰撞，同时要预留足够的间隙避免工件晃动带来的剐蹭问题，底部的积液槽坡度要合理设置，保证槽内的液体能够完全排空，避免残留积液发臭或是腐蚀槽体。
