电信RF设备用四包卡冷却散热装置

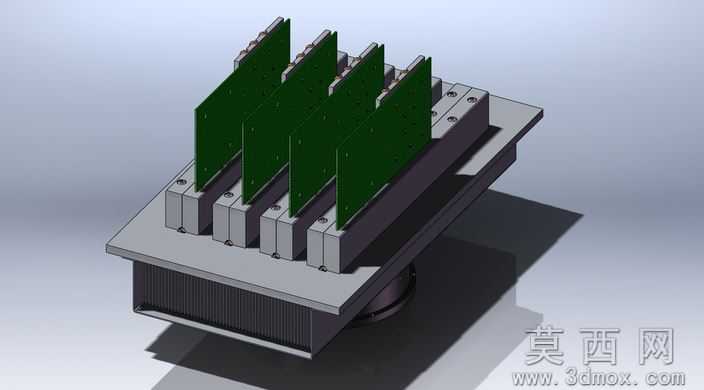

本模型为适配电信、RF射频应用场景的四包卡冷却散热装置，采用SolidWorks完成全参数化三维建模，整体结构设计围绕多板卡并行散热需求展开，建模过程中对各功能模块做了精准的尺寸约束与装配配合校验。装置主体分为上层卡具固定区、中层导热承载台、下层散热风道区三个核心部分：上层设置四个平行排布的卡接槽位，可同时固定四块信号接收板卡，槽位侧边设计有定位凸台与锁紧螺孔结构，建模时还原了压块、紧固件的细节特征，保证板卡安装后的定位精度与接触紧密度，避免导热间隙影响散热效率；中层承载台采用一体化铝合金材质设定，建模时赋予哑光金属材质，表面做平整化处理，与上层板卡、下层散热结构的接触面均做共面配合约束，保证热传导路径的连续性；下层为鳍片式散热结构搭配离心送风腔体，鳍片采用等距平行排布设计，建模时对鳍片厚度、间距做了参数化设定，可根据散热功率需求快速调整参数，底部的圆形风道接口可对接外接送风管路，实现强制风冷散热。渲染阶段采用工业产品展示常用的柔和顶光搭配侧方补光，对金属承载台赋予拉丝铝合金材质，散热鳍片赋予阳极氧化黑哑光材质，板卡部分赋予PCB板典型的深绿阻焊材质与银色焊盘细节，紧固件赋予不锈钢亮面材质，通过光影调整突出各部件的结构层次与装配关系，清晰展现装置的装配逻辑与功能分区。设计思路上针对电信RF设备多板卡密集排布的散热痛点，采用单模组集成多卡固定与散热功能的方案，既减少了设备内部的空间占用，又通过统一的导热路径提升整体散热效率，各部件建模时均保留可编辑参数，方便后续根据不同板卡尺寸、散热功率要求做适配调整，装配过程中严格遵循实际生产的装配顺序设置配合关系，无干涉错配问题，可直接用于结构验证、散热仿真分析以及生产加工参考。
