医用髋臼铰刀金属多孔结构三维设计

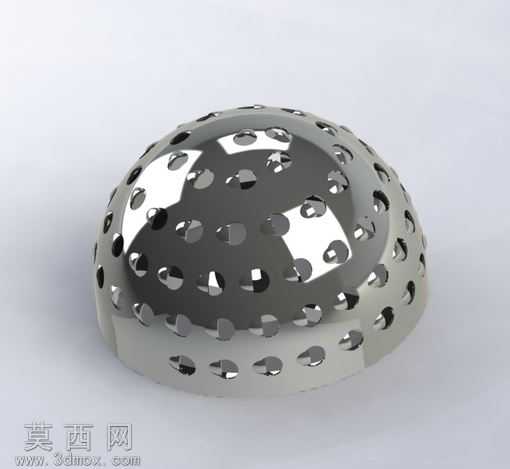

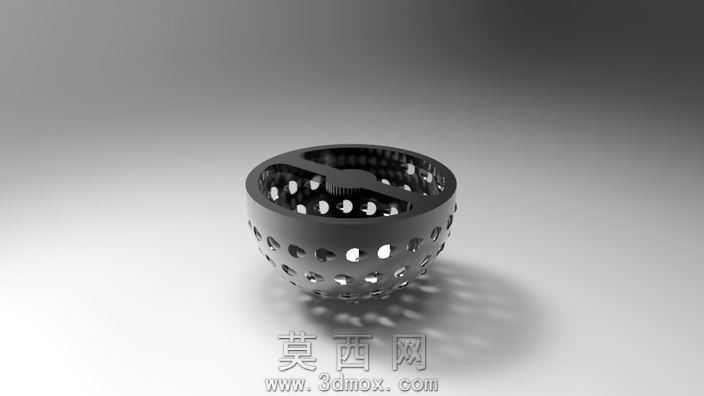

本作品为医用髋臼铰刀的三维参数化建模成果，建模过程基于SolidWorks2012平台完成，整体采用自顶向下的设计思路，首先确定半球形主体的基准球面轮廓，以球心为原点建立全局坐标系，依次完成外球面、内安装面、侧边定位环的基础曲面构建，保证整体半球结构的形位公差符合医用手术工具的装配要求。在多孔结构设计环节，采用阵列驱动的特征建模方式，先在球面上按照均匀分布的排布规则绘制单个通孔的草绘截面，通过几何约束保证每个孔位的中心轴线均指向球心，避免孔道出现偏斜影响铰削作业的受力均匀性，再通过圆周阵列与球面投影阵列结合的方式，完成所有孔位的批量生成，同时对每个孔的边缘做0.2mm的圆角过渡处理，消除锐边结构，既降低加工过程中的应力集中风险，也能避免临床使用中对骨组织造成不必要的划伤。材质渲染阶段选用医用不锈钢材质参数，调整金属反射率、粗糙度与环境光遮蔽参数，还原金属构件的高光泽镜面质感，同时通过打光设置突出多孔结构的通透感与球面的曲面弧度，让渲染效果能够直观呈现产品的表面工艺特征。结构设计上充分考虑铰刀的实际使用需求，底部设置平整的安装定位环，可与手术驱动手柄实现精准对接，半球面的多孔排布既能够减轻构件整体重量，也可以在铰削过程中容纳骨屑，避免骨屑堆积影响铰削精度，整体壁厚从底部定位环到球面顶部做均匀的渐变过渡，保证结构强度的同时优化受力分布，避免受力集中导致的构件变形。建模过程中所有特征均保留完整参数化历史记录，可根据临床使用的不同尺寸需求，直接修改球面直径、孔位直径、排布密度、壁厚等参数，快速生成不同规格的产品模型，为后续的数控加工、3D打印试制提供完整的三维数据支撑，模型的几何数据经过干涉检查与质量属性分析，整体结构无几何错误，曲面连续性达到G2级别，可直接导入各类仿真分析软件开展力学性能验证。
