M274军用车辆半轴轮毂连接座结构

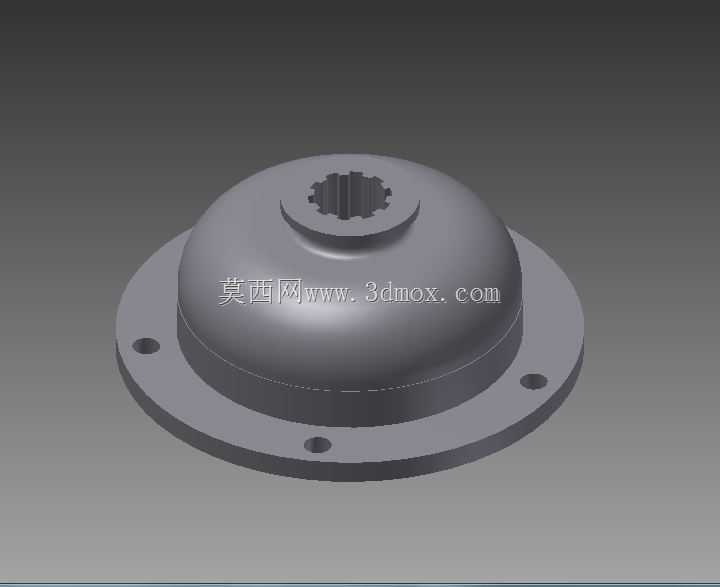

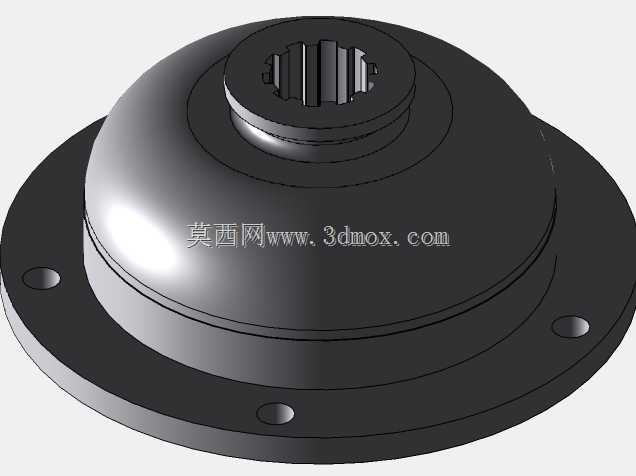

　　在轻型战术越野平台的行走传动系统中，这类轮毂连接座是半轴与行走轮之间的核心承载传力构件，主要适配M274这类低载具全地形军用骡式运输平台，这类平台多用于前沿阵地的弹药、给养短途转运，行驶路况多为无铺装的泥泞、碎石、坡地场景，对连接部件的抗冲击、抗交变载荷能力有明确要求。该构件整体采用碗状回转体加安装法兰的结构形式，主体的碗形腔体一方面为半轴端部的花键配合段提供容纳空间，另一方面可以规避行驶过程中泥水、砂石直接侵入花键啮合区域，减少野外工况下的磨粒磨损风险。顶部的内花键结构直接与半轴外花键啮合，传递半轴输出的驱动扭矩，花键参数选用小径定心的矩形花键，相比渐开线花键在这类低速重载、频繁正反转的工况下，对中性更好，

　　加工与野外应急维修的难度更低，花键的有效啮合长度经过匹配计算，能够覆盖平台满载爬坡、紧急制动时的峰值扭矩传递需求，避免花键齿面压溃失效。底部的安装法兰采用三孔均布的螺栓过孔设计，法兰面与碗形主体的过渡位置设置了连续的圆弧加强筋结构，没有尖锐的应力集中棱角，能够分散车轮受到的侧向冲击载荷，避免法兰根部在越野颠簸时出现疲劳断裂。法兰的安装端面设计有0.2mm的浅止口，与车轮轮毂的定位止口配合，保证车轮安装后的同轴度，减少行驶过程中的轮端跳动量，降低轮胎偏磨与传动系振动的概率。构件的安装逻辑清晰，装配时先将碗形腔体套入半轴端部，使内花键与半轴花键完全啮合到位，之后在半轴端部套入系紧钩环，旋紧锁紧螺母，将连接座轴向压紧在半轴的轴肩位置，

　　消除花键配合的轴向窜动间隙，再将车轮轮毂贴合到法兰安装面，穿入固定螺栓拧紧即可完成轮端的装配。从安装边界来看，碗形主体的外轮廓直径需要匹配轮毂中心的避让空腔，不能与轮毂的加强筋产生运动干涉，法兰的螺栓孔中心距严格对应轮毂的安装孔位，保证装配互换性，顶部花键的内孔直径与半轴的花键大径保持间隙配合，装配时可以顺畅推入，不需要额外的敲击工装，适合野外无重型工具的快速拆装场景。这类构件在设计时没有采用复杂的异形结构，全部采用回转体加平面法兰的构型，一方面降低了铸造与机加工的工艺难度，批量生产时的成品率更高，另一方面在战场应急维修时，即便没有原厂备件，也可以通过简易的车削、铣削设备快速加工代用件，保障装备的出动率。

　　构件的壁厚设计遵循等强度原则，花键啮合区域的壁厚最大，能够承受扭矩传递时的周向剪切力，法兰根部的壁厚次之，承受弯曲载荷，碗形腔体的中部壁厚适当减薄，在保证整体刚度满足要求的前提下控制构件自重，降低簧下质量，提升越野行驶时的车轮贴地性能。在实际使用场景中，这类连接座还要承受车轮传递的垂直载荷、转向时的侧向载荷、制动时的轴向冲击力，因此在结构设计时对各个受力截面的安全系数都做了冗余设计，花键齿面的接触应力、法兰根部的弯曲应力、螺栓孔的挤压应力都按照满载1.5倍的冲击载荷做校核，能够适应复杂地形下的粗暴使用工况。另外，碗形腔体的外表面做了圆滑过渡处理，没有突出的棱角，在车辆行驶于杂草、灌木区域时，不会被藤蔓、枝条勾挂，减少野外行驶的额外阻力与部件损坏风险。法兰上的螺栓过孔采用沉孔设计，螺栓拧紧后头部完全沉入沉孔内，不会突出法兰端面，避免车轮转动时螺栓头与周边的制动部件、防护盖板产生刮擦。
