矩形外花键传动连接轴结构设计

　　在各类需要同轴传递大扭矩、同时要求轴上配套滑移件可沿轴向灵活移动的机械传动场景中，花键轴是应用频次极高的核心连接零件，相比普通平键连接的单键承载结构，这类多齿均布的花键结构，能够在同等轴径条件下承载更大的载荷，同时对中性表现更优，尤其适配转速较高、传动精度要求严格、需要频繁换挡或调整传动位置的设备结构。这类花键轴的齿形沿轴身轴向平行分布，齿根位置做了圆弧过渡处理，避免应力集中导致的轴身断裂风险，在实际设计过程中，首先需要结合传动系统的额定传递扭矩、轴上配套滑移件的行程长度、两端支撑轴承的安装位尺寸来确定轴的整体直径与有效工作长度，齿的数量选择需要结合承载需求与加工可行性平衡，齿数过少会导致单齿载荷过大易出现齿面压溃、磨损过快的问题，

　　齿数过多则会提升加工难度，同时对齿形的位置度公差要求更严苛，小幅的加工误差就可能导致配套花键套装配卡滞、滑移阻力过大的问题。从安装边界来看，这类花键轴的两端通常会设计光轴段用于安装支撑轴承，部分结构会在轴端加工螺纹段用于锁紧轴承内圈或轴端挡圈，限制轴系的轴向窜动，花键工作段的起始与终止位置会设计退刀结构，适配滚齿、铣削加工的工艺需求，避免加工过程中刀具与轴肩发生碰撞。实际应用中，这类花键轴常见于机床的进给传动系统、工程机械的变速传动箱、农业机械的动力传递结构、汽车的变速器换挡机构中，在机床进给结构里，花键轴需要带动滑移齿轮沿轴向移动，实现不同传动比的切换，同时持续传递主轴或进给电机输出的扭矩，这就要求齿面有足够的硬度与耐磨性，

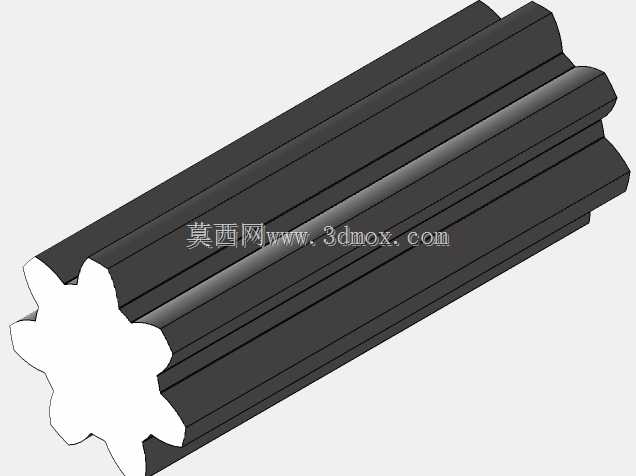

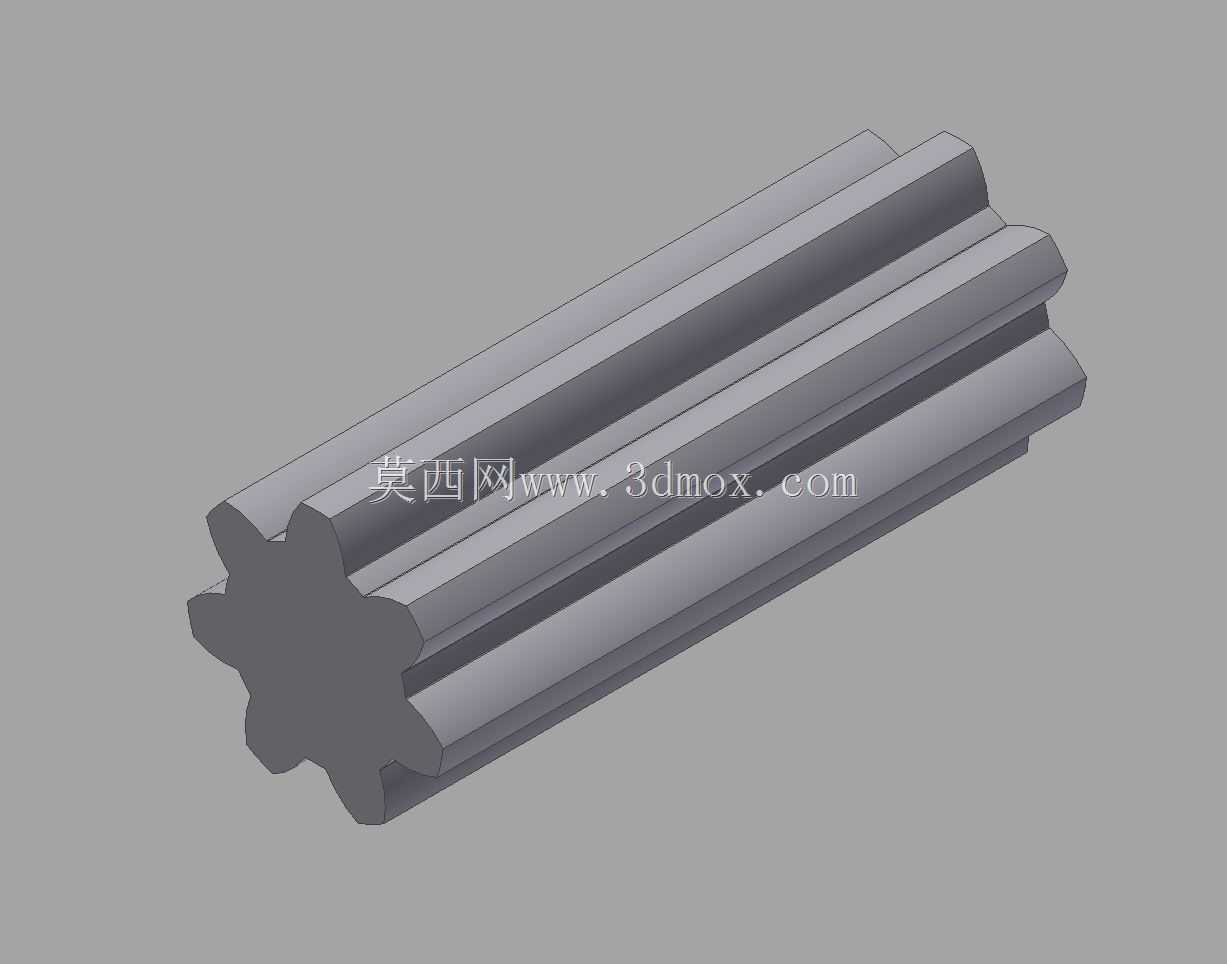

　　通常加工完成后会对齿面做高频淬火处理，提升表面硬度降低长期滑移造成的磨损量，同时轴的芯部保持足够的韧性，能够承受传动过程中的冲击载荷，避免瞬时过载导致轴身断裂。设计过程中需要重点校核几个核心参数：首先是齿面的接触挤压强度，结合传递的最大扭矩、齿的工作接触长度、各齿的载荷分布不均系数计算齿面的压应力，确保数值低于所选材料的许用挤压应力，避免长期重载下齿面出现塑性变形；其次是齿根的弯曲强度，花键齿的根部是应力集中的核心位置，需要校核瞬时过载下的齿根弯曲应力，防止断齿故障；另外还要校核轴的整体扭转刚度与弯曲刚度，尤其是长径比较大的花键轴，过大的扭转变形会导致传动滞后，影响传动精度，过大的弯曲变形则会导致支撑轴承偏磨、花键套啮合偏载，加剧局部磨损。在三维建模过程中，这类零件的建模逻辑通常是先绘制轴的整体回转轮廓，通过旋转特征生成光轴基础实体，之后在轴向基准面上绘制单个齿的截面轮廓，通过拉伸切除或者沿轴向扫描的方式生成单个齿槽，再通过圆周阵列生成全周均布的齿形结构，之后对齿根、轴肩过渡位置做圆角处理，还原工艺要求的过渡结构，建模过程中需要严格控制齿形的位置度公差、齿向公差，确保模型与实际加工要求一致，为后续的花键套配套设计、装配干涉检查、有限元强度校核提供准确的模型基础。实际装配过程中，花键轴与花键套的配合需要根据使用场景选择合适的配合公差，固定连接的花键副可以选择较紧的过渡配合，减少传动间隙提升传动精度，需要轴向滑移的花键副则要选择间隙配合，

　　保证滑移过程顺畅无卡滞，同时配合间隙不能过大，否则会导致传动过程中出现冲击，反向传动时空程误差过大，影响设备的传动精度。这类花键轴的材料通常选择45号钢或者40Cr合金钢，根据载荷等级匹配对应的热处理工艺，中等载荷、转速不高的场景可以选择45号钢调质处理，齿面高频淬火至HRC40-45即可满足使用要求，重载、存在冲击载荷的场景则选择40Cr材质，调质后齿面淬火硬度提升至HRC48-52，获得更优的耐磨性与抗冲击性能。在日常设备维护中，这类花键结构需要定期涂抹润滑脂，减少齿面的干摩擦，尤其是存在轴向滑移的花键副，缺乏润滑会导致齿面快速磨损，出现配合间隙增大、传动异响、换挡卡滞等故障，严重时甚至会出现齿面胶合、断齿的问题，导致整个传动系统失效。
