曲杆结构假肢膝关节连接组件

　　在康复辅具的机械结构设计领域，下肢假肢的膝关节组件是直接决定穿戴者行走步态、支撑稳定性与活动自由度的核心部件，这款曲杆结构的膝关节连接组件，主要适配大腿截肢患者的日常行走、上下坡道及小幅度蹲起场景，区别于传统单轴膝关节的简单铰接形式，该结构通过多组铰接点的联动配合，能够在行走摆动相实现更贴近人体生理膝关节的瞬时转动中心变化，减少穿戴者行走过程中的代偿发力。从实际使用场景来看，这类组件需要同时满足静态支撑与动态摆动的双重需求，当穿戴者处于站立支撑相时，结构内部的曲杆联动会形成力学死点位置，无需额外锁止结构即可实现体重的稳定承载，避免行走过程中出现膝关节打软的安全风险；进入摆动相后，随着小腿的自然摆动，

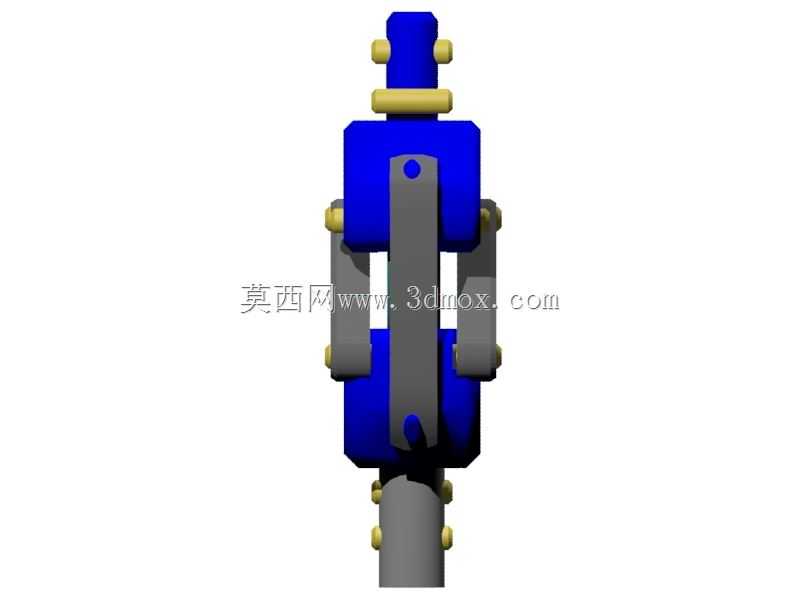

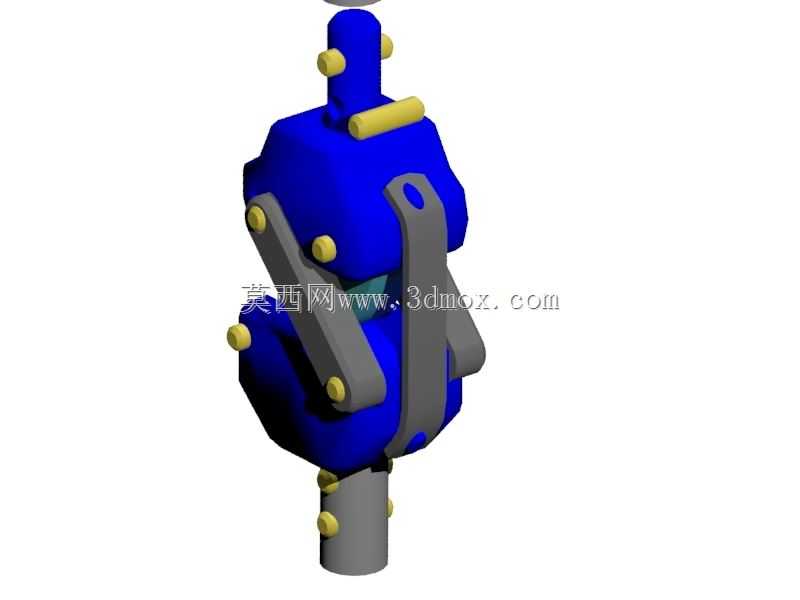

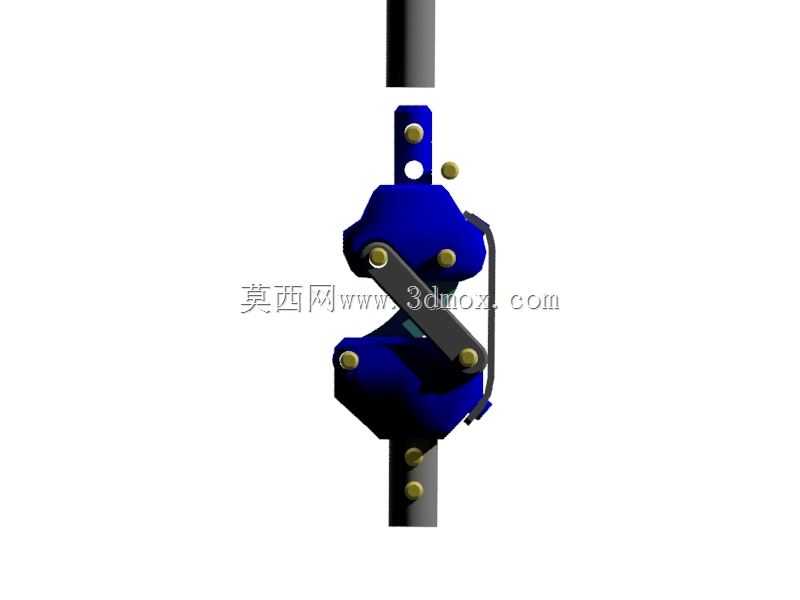

　　曲杆绕铰接点的转动会带动整体转动中心随屈曲角度动态偏移，匹配正常人体膝关节屈曲时的髁道滑移特性，让步态更趋近自然生理状态。从结构设计思路来看，该组件采用上下对接的安装接口，上端用于连接假肢接受腔的连接基座，下端用于连接小腿假肢的支撑管，整体采用对称式的双侧板承载结构，核心的曲杆连接件跨接在上下铰接点之间，所有转动位置均采用销轴铰接，配合轴套减少转动过程中的摩擦阻力，同时在侧板外侧预留了阻尼调节结构的安装位，可根据穿戴者的体重、行走习惯调整摆动阻尼，适配不同活动强度的使用需求。在安装边界上，该组件的上下连接端采用行业通用的锥面配合加锁紧螺钉的固定形式，可适配市面上主流的模块化假肢支撑管件，整体屈曲活动范围覆盖0到120度，

　　完全满足日常行走、上下楼梯、坐立转换的角度需求，结构的整体承载能力按照体重100kg的使用工况设计，所有铰接销轴均采用剪切强度满足要求的合金材质，侧板采用高强度工程塑料与金属嵌件结合的形式，在保证结构强度的同时尽可能降低组件自重，减少穿戴者的行走负担。在细节设计上，曲杆的轮廓经过运动学仿真优化，在膝关节屈曲过程中不会与上下连接结构、周边的假肢装饰外套发生运动干涉，铰接点的位置排布经过反复迭代，确保站立相的力学锁止点位置准确，不会在正常承重时出现意外解锁，同时在摆动过程中曲杆的传动比变化均匀，不会出现转动卡顿、阻尼突变的问题。不同于高端液压或智能膝关节的复杂结构，这类纯机械曲杆结构的膝关节组件可靠性更高，维护成本更低，

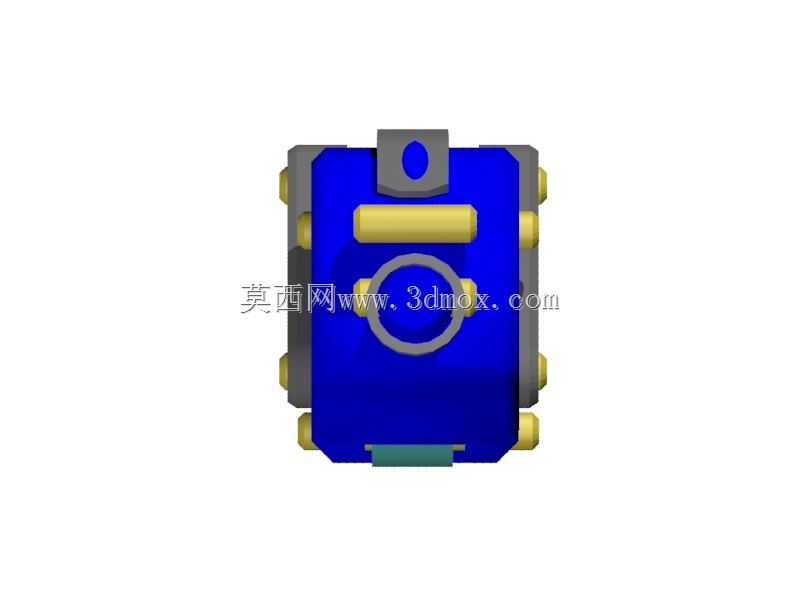

　　更适合日常活动量适中、对辅具耐用性要求较高的使用者，结构本身没有复杂的液压油路或电子元件，在潮湿、多尘的使用环境下也能保持稳定的工作状态，日常仅需定期对铰接销轴位置进行润滑保养即可长期使用。从建模细节来看，该结构完整还原了所有铰接孔位、连接凸台、锁紧螺钉的安装位置，每一处配合面的尺寸公差都按照实际加工要求预留，侧板上的减重孔在不降低结构强度的前提下进一步减轻了组件重量，曲杆与两侧板的配合间隙控制在合理范围，既保证转动灵活，又不会出现过大的旷量影响支撑稳定性，上下连接端的锥度尺寸符合通用假肢连接件的标准规范，可直接与现有标准假肢配件进行装配对接，无需额外的转接结构。
