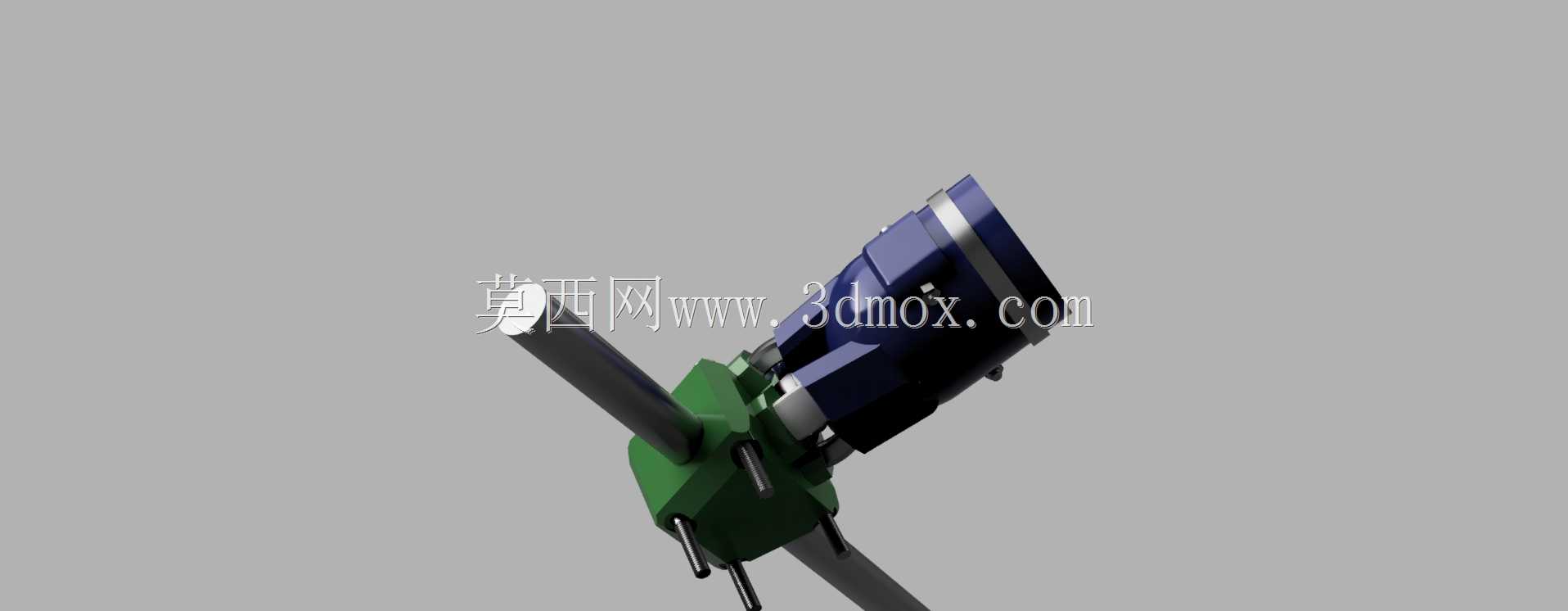

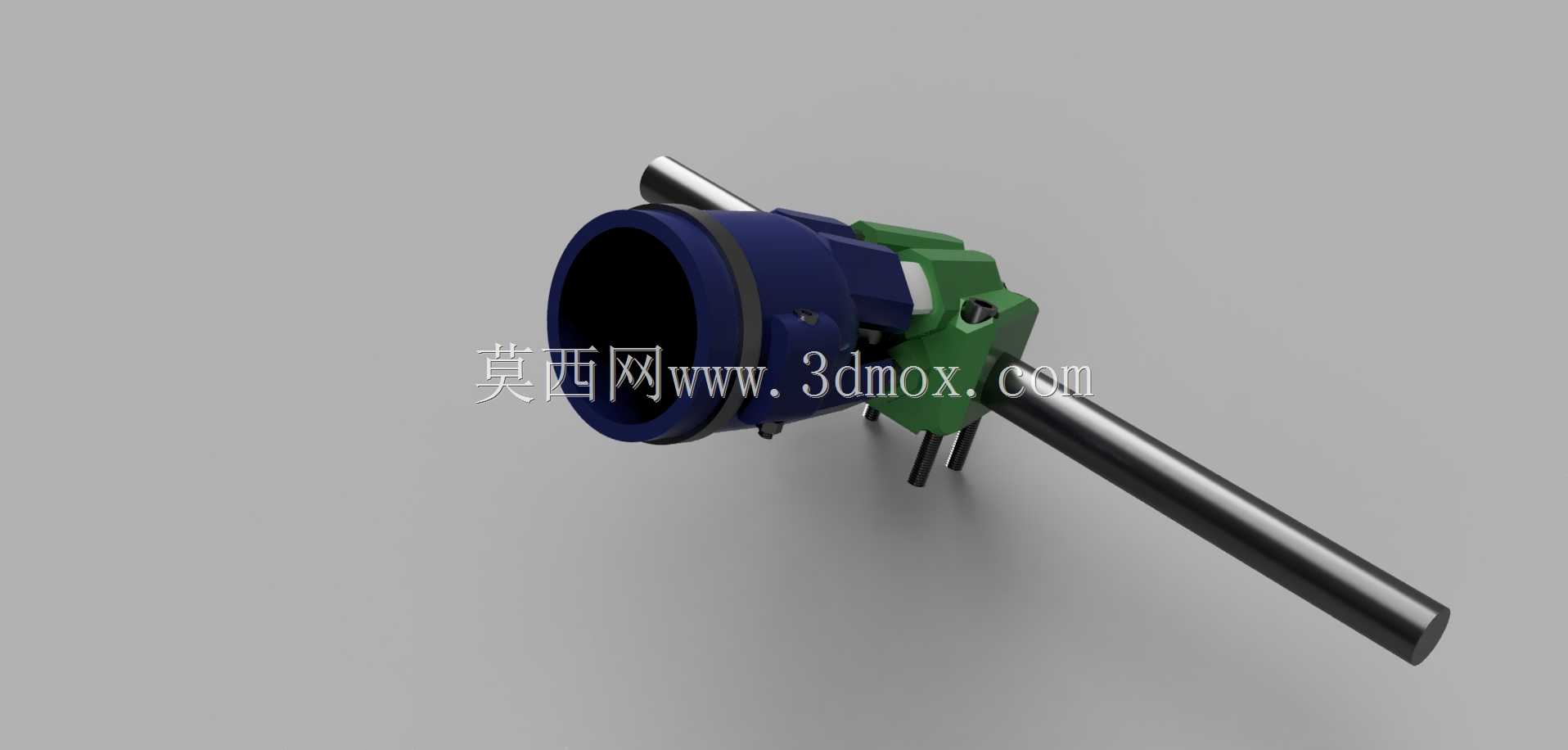

双锥结构上肢截肢适配辅助装置

　　在康复辅具适配与肢体功能代偿领域，上肢截肢患者的日常动作代偿一直是结构设计的重点方向，这款双锥结构的截肢适配装置，核心针对前臂截肢用户的日常操作需求设计，可适配标准圆杆类工具、操作手柄的夹持固定，帮助用户完成持握、施力、扭转等基础动作。从实际应用场景来看，该装置可对接日常手动工具、厨具手柄、代步车操控杆等多种常见杆件类物件，无需对原有物件做大规模改造，通过双锥夹紧结构实现自适应抱紧，适配不同直径的光滑圆杆，避免传统卡扣式适配装置适配范围窄、夹持易打滑的问题。

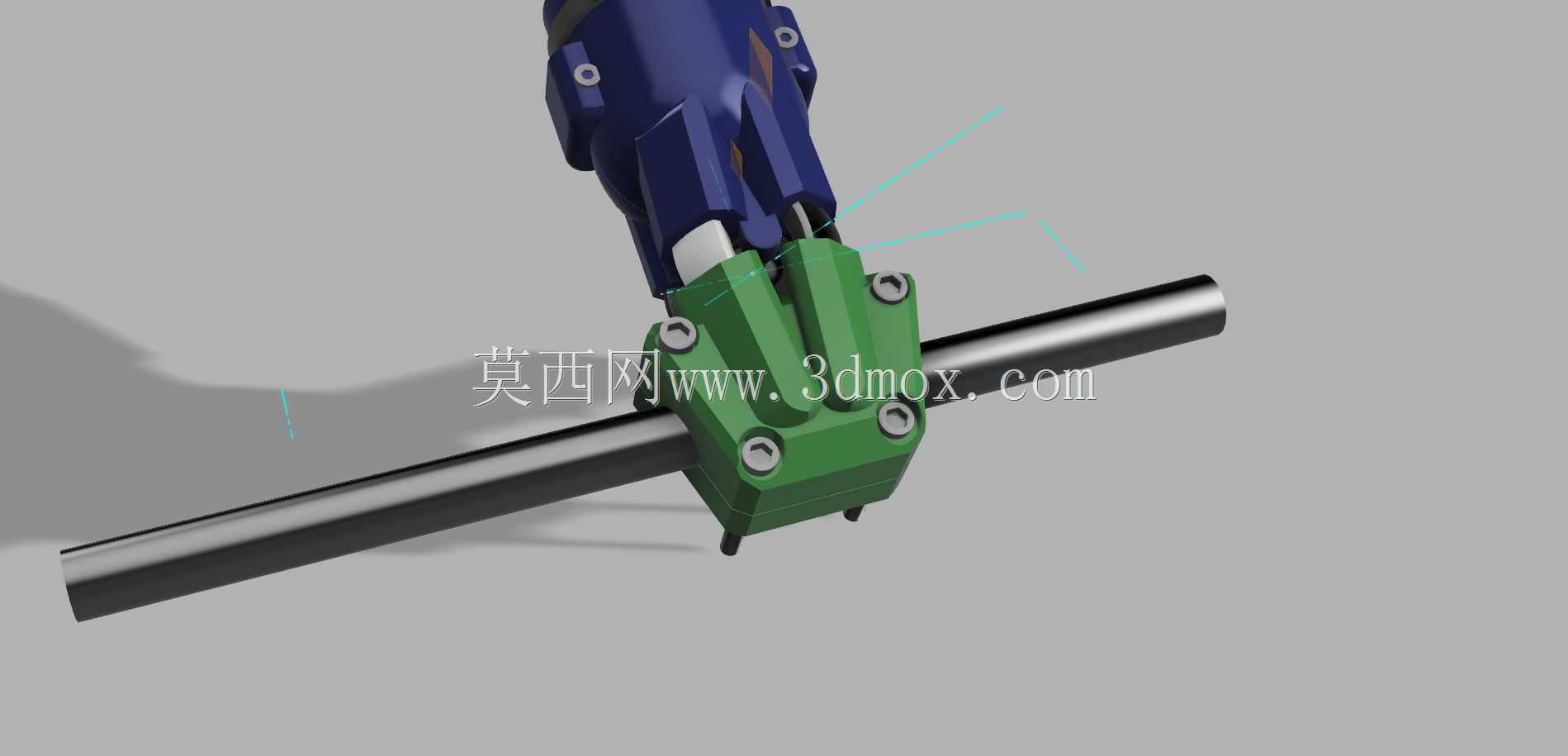

　　从功能特性上看，装置的夹紧模块采用对称双锥面布局，四个固定螺栓沿夹紧座周向均匀分布，可通过调整螺栓锁紧程度改变锥面的抱紧直径，适配直径在15mm到30mm区间的光滑金属、塑料杆件，抱紧后可承受不低于50N的轴向拉力与10N·m的扭转力矩，满足日常持物、施力的载荷需求。装置上部对接截肢接受腔的连接端采用标准快拆接口，可与市面上主流的上肢假肢接受腔快速对接，无需额外定制转接件，降低用户的适配成本。

　　设计思路上，这款装置没有采用复杂的电动驱动结构，全部采用纯机械夹紧方案，整体结构无易损电子元件，可靠性更高，适合日常高频使用场景。夹紧座采用工程塑料与金属嵌件结合的结构，外部主体为高强度玻纤增强尼龙材质，重量控制在180g以内，减少长期佩戴带来的肢体负担；与杆件接触的锥面内侧嵌入防滑橡胶垫，既可以增加接触面摩擦力，避免夹持打滑，又能避免刚性夹头对被夹持杆件表面造成划伤。装置的整体外形做了圆角过渡处理，没有尖锐外凸结构，避免日常使用过程中勾挂衣物、磕碰周边物体。

　　安装边界方面，装置整体最大外轮廓尺寸为85mm×60mm×45mm，上部连接端的安装孔位采用通用的假肢接口标准，孔距为20mm，适配M4规格的固定螺栓；下部夹紧端的开口行程为15mm，初始状态下最小夹持直径为15mm，完全锁紧后可兼容最大30mm直径的杆件，安装时只需将上部接口与接受腔端的对接座对齐，拧入固定螺栓即可完成装配，后续调整夹持直径时，只需用内六角扳手调整周向的四个锁紧螺栓，无需将整个装置从接受腔上拆下，日常维护调整十分便捷。

　　从结构受力角度来看，双锥面的夹紧结构可将螺栓的锁紧力均匀转化为对杆件的径向抱紧力，相比单侧顶丝的夹紧结构，受力更加均匀，不会出现杆件偏斜、局部应力集中的问题，长期使用也不会因为局部受力过大导致杆件变形或者夹头磨损。装置的所有外露金属件都采用不锈钢材质，避免日常接触汗液、水渍出现锈蚀问题，延长装置的整体使用寿命。针对日常使用中可能出现的冲击载荷，夹紧座与上部连接端之间设置了2mm的缓冲橡胶垫，可吸收操作过程中产生的振动，提升佩戴使用的舒适度。
