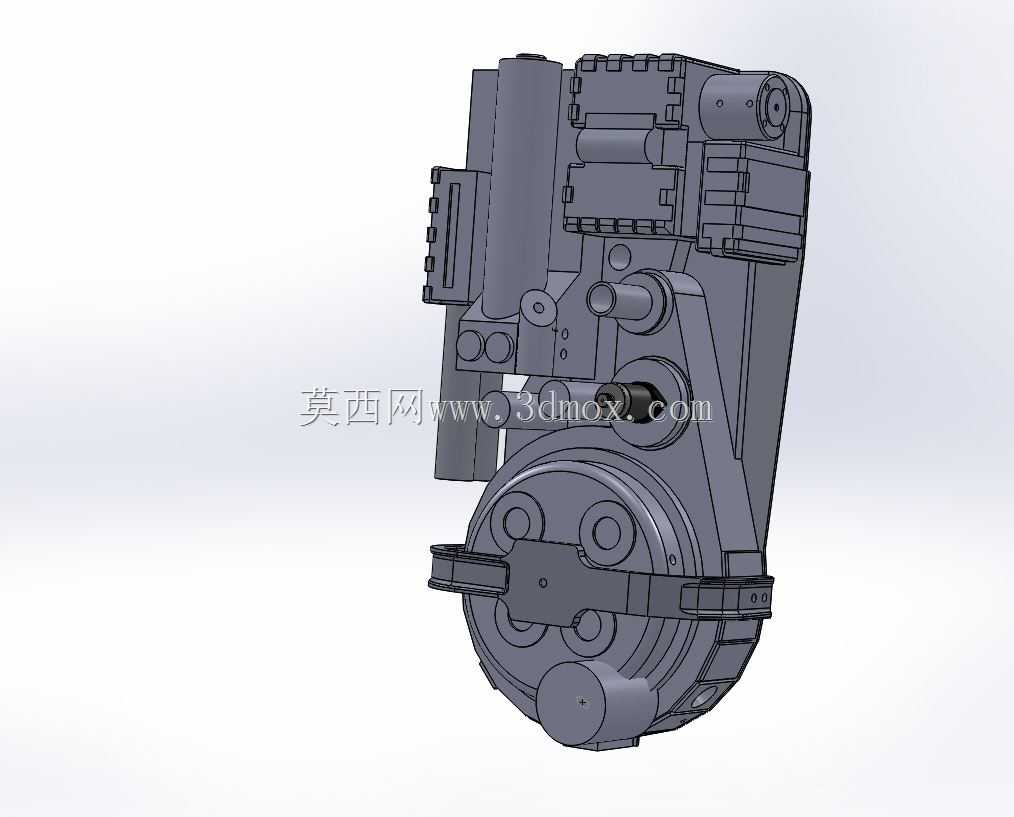

捉鬼敢死队质子包核心组件结构设计

　　该质子包核心组件的结构设计，首先围绕影视道具复刻与实验室演示装置的双重应用场景展开，既满足科幻主题道具的高还原度展示需求，也可作为流体控制类实验装置的集成载体，适配科普展陈、影视道具制作、小型实验室气路集成等多个场景的使用需求。从实际用途来看，该组件承担质子包核心功能区的承载与气路转接作用，集成了克利帕德R-331型气路元件的安装位，可实现小型气路的通断控制与压力调节，在道具展示场景下可还原质子包核心功能区的视觉效果，在实验场景下可作为小型气路控制单元的集成基座，承载气路元件、接线端子与固定点位，满足实验装置的模块化组装需求。产品功能特性上，核心区域设置四个环形安装孔位，孔位间距经过精准校核，可匹配标准气路接头的安装尺寸，

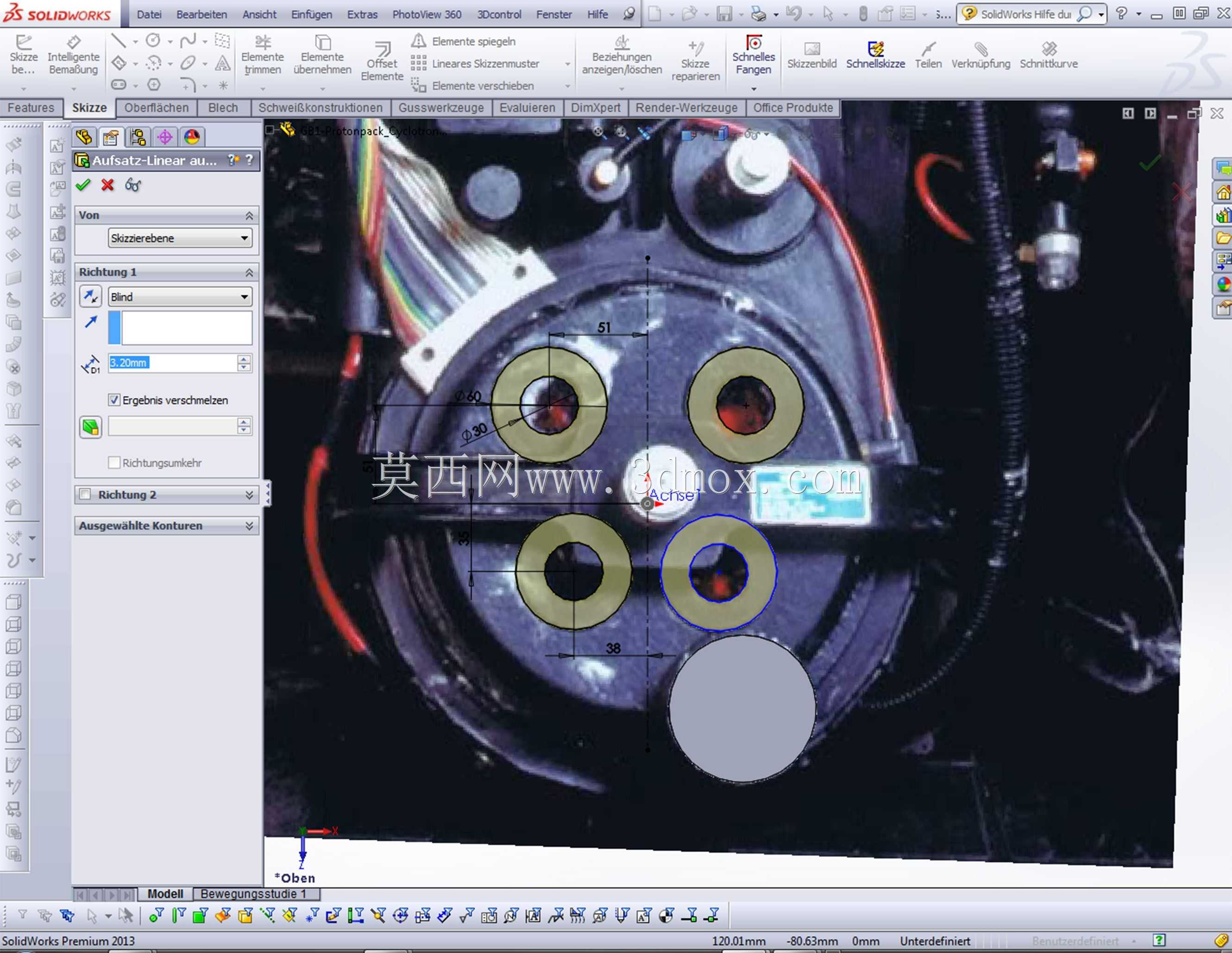

　　每个孔位周边预留密封件安装槽，可适配O型圈实现气路密封，避免气路泄漏；组件侧面预留线束走线槽，可容纳多组控制线缆与气路软管，实现线缆与管路的规整排布，避免管线干涉；底部设置圆形定位凸台，可与质子包外壳的定位凹槽精准配合，实现组件的快速定位安装，降低组装时的对位难度。设计思路层面，首先从核心功能元件的安装需求出发，先确定克利帕德R-331元件的安装边界，反向推导基座的整体尺寸，再根据影视原作的视觉比例调整外部轮廓，兼顾功能实用性与外观还原度；建模过程中优先保证安装孔位的位置度公差，每个孔位的同轴度控制在0.05mm以内，确保气路接头安装后无偏斜，密封面贴合均匀；走线槽的深度与宽度根据常用线缆与软管的外径设计，预留10%的余量，

　　方便管线穿设与后期维护；定位凸台的尺寸与外壳凹槽采用间隙配合，配合间隙控制在0.1mm-0.2mm之间，既保证安装时的顺畅度，也避免安装后出现晃动。外形尺寸与安装边界方面，核心基座的整体轮廓为圆形结构，直径适配质子包外壳的内部安装空间，四个环形安装孔呈中心对称分布，相邻孔位的中心距经过反复校核，既匹配气路元件的安装尺寸，也符合影视原作的视觉比例；组件的整体高度控制在外壳内部的可用空间范围内，顶部预留元件安装的突出空间，避免元件安装后与外壳上盖发生干涉；安装固定点位设置在基座的四个对角位置，每个固定点位预留沉头孔，可适配标准螺丝的安装，沉头孔的深度保证螺丝安装后头部不高出基座表面，避免与其他组件发生干涉；

　　气路接口的朝向统一朝向组件侧面，方便外部管路连接，接口位置避开线束走线区域，避免管路与线缆交叉排布，提升整体规整度。在结构细节处理上，基座表面的加强筋设置在受力集中的安装孔位周边，提升孔位周边的结构强度，避免安装螺丝时出现开裂；所有棱角位置均设置圆角过渡，避免组装过程中划伤操作人员，也减少应力集中导致的结构损坏；密封槽的尺寸根据所选O型圈的线径设计，压缩量控制在15%-25%之间，保证密封效果的同时避免O型圈过度压缩导致老化加速。该组件的设计既满足了影视道具的还原需求，也兼顾了实际功能的可用性，可直接用于质子包道具的组装制作，也可作为小型气路集成装置的基座参考，为同类科幻道具复刻与小型实验装置集成提供可复用的结构参考。
