质子电池组助推器承载框架结构设计

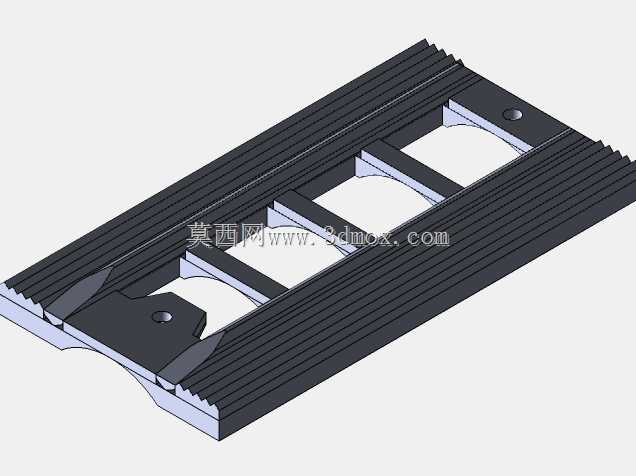

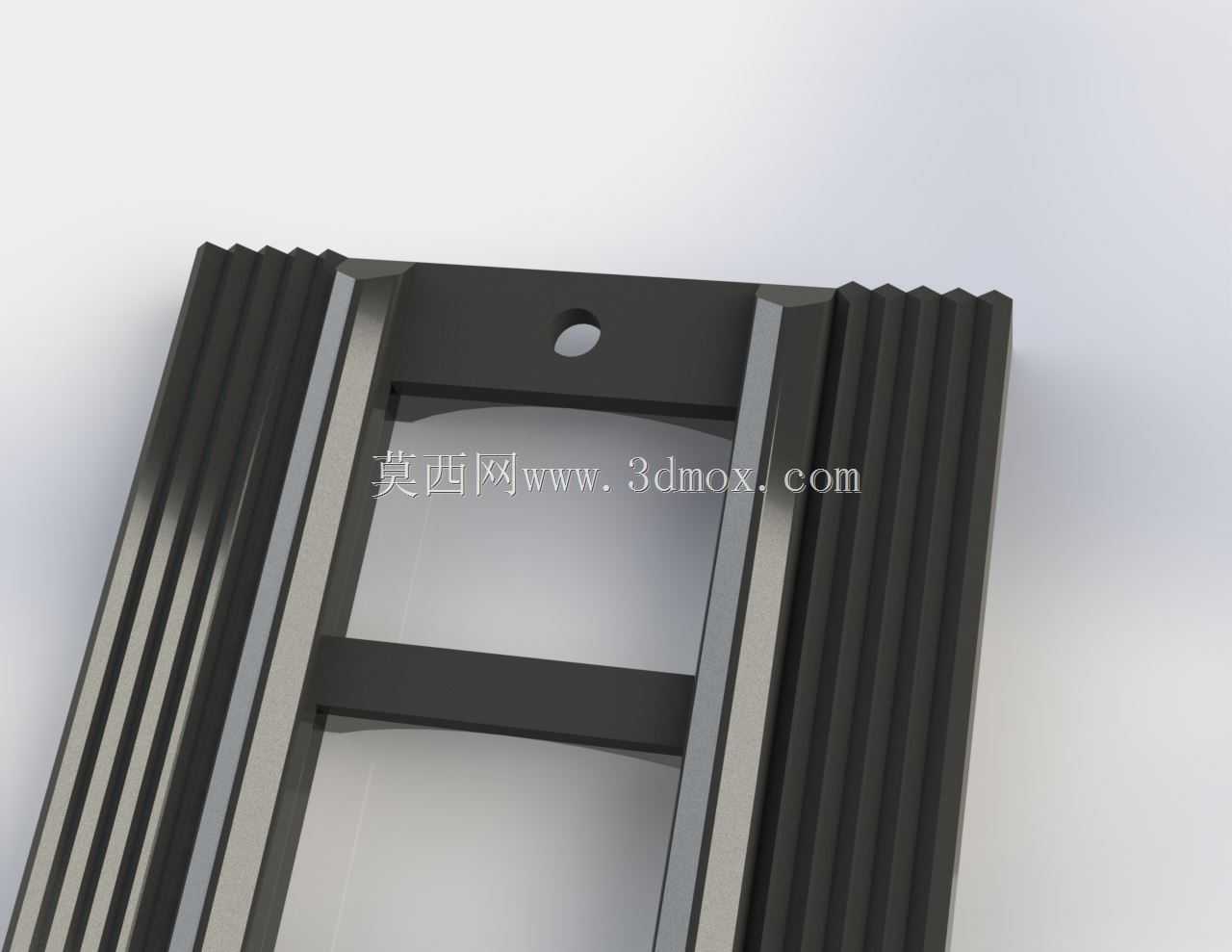

该框架结构主要服务于质子电池组与助推器的集成承载需求，可适配影视道具制作、便携储能设备改装、特种作业随身动力单元搭载等多类场景，核心作用是为质子电池组提供稳定的安装限位，同时匹配助推器的装配接口，实现动力模块与助推功能部件的一体化整合，避免使用过程中出现组件移位、连接松脱等问题。从功能特性来看，框架采用分体式拼接的结构逻辑，预留了多组电池组的安装卡位，每个卡位都设置了对应的限位凸台与走线槽位，既可以保证单组电池的固定可靠性，也能规整电池组之间的连接线路，避免线路外露被拉扯磨损。框架两侧设计有与助推器主体对接的安装耳座，耳座上的连接孔位经过公差匹配，可直接与助推器的支撑臂完成装配，不需要额外做打孔改位处理，框架背部预留了背包式挂载的连接点位，能够适配常规的背负支撑结构，满足随身携行的使用需求。设计过程中优先参考了实际背负使用的人机工程边界，整体轮廓贴合人体背部的自然弧度，避免携行时出现硌压、重心偏移的问题，框架的整体宽度控制在常规成人肩宽的适配范围内，高度方向避开了腰部活动的干涉区域，保证使用者在做弯腰、转身等动作时不会被框架磕碰。框架的壁厚经过受力校核，在满足电池组承重要求的前提下尽可能做了轻量化处理，内部设置了多道加强筋，在不额外增加整体重量的基础上提升了框架的抗扭、抗弯折性能，即使受到一定程度的外力撞击，也不会出现变形导致电池组卡位松脱的情况。安装边界方面，框架内部的电池卡位尺寸完全匹配对应规格质子电池的外形尺寸，侧边预留了接线端子的避让空间，安装时不需要对电池外壳做额外切削打磨，底部设置了缓冲垫安装位，可粘贴缓冲泡棉吸收携行过程中的振动冲击，提升电池组的使用寿命。框架与助推器的对接面设置了定位销孔，装配时可以先通过定位销完成快速对位，再拧入紧固件完成固定，大幅降低现场装配的对位难度，同时保证每次拆装后的位置精度一致，不会出现对接错位导致的助推力传导偏差。走线槽位的尺寸预留了多组线缆的排布空间，可同时容纳动力线、信号线的布设，槽位边缘做了圆角处理，避免尖锐边角割破线缆绝缘层，槽位上还预留了扎带固定孔，可通过扎带将线缆固定在槽内，避免携行过程中线缆晃动产生异响或者被勾扯。
