面罩环加工用热钨丝裁切执行机构

　　这套热钨丝裁切执行机构，主要适配呼吸防护面罩生产环节中面罩环形密封边的定形裁切工序，在面罩软质泡棉、热塑性密封衬圈的加工场景中应用较多，相比传统冷冲裁切、刀片旋切的加工方式，热钨丝裁切依靠钨丝通电升温后对热塑性材料的熔融切割特性，裁切边缘无毛刺、无压痕，不会出现泡棉材料被挤压变形、分层的问题，裁切后的面罩环边缘光滑，能直接满足后续与面罩主体的粘接装配要求，省去了裁切后修边、磨边的二次工序。

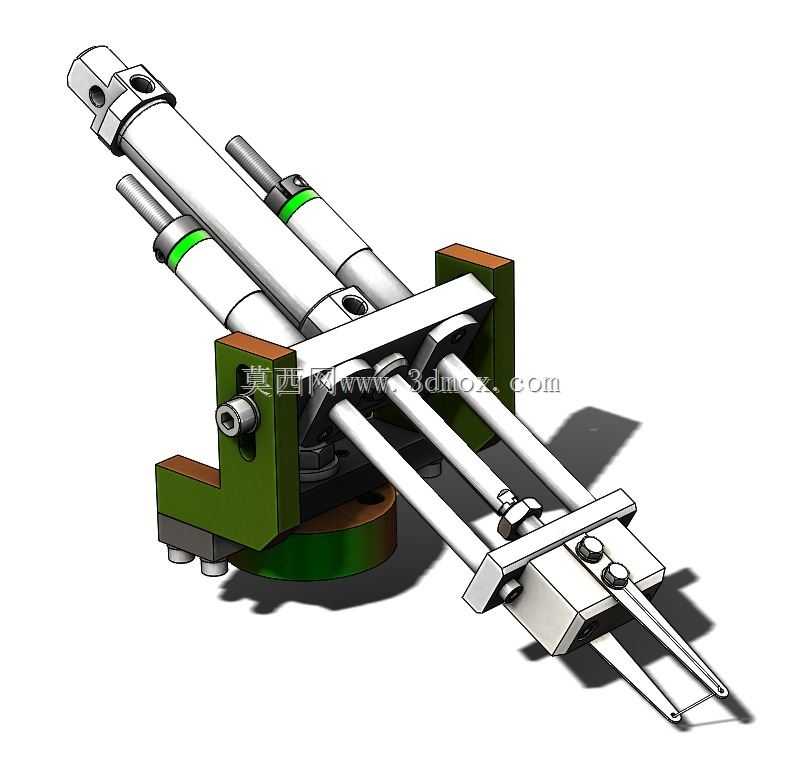

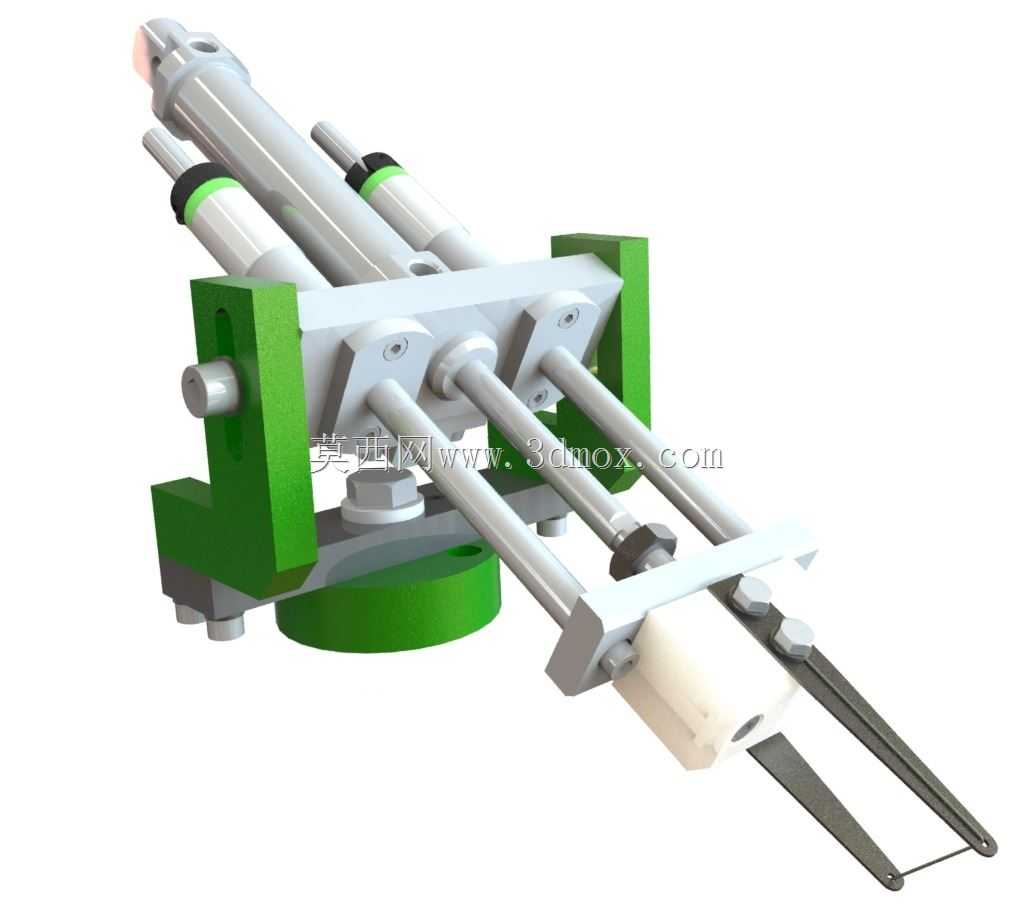

　　从结构设计逻辑来看，整套机构采用双平行导向轴作为运动承载基础，两根平行镀铬光轴通过两端的安装支座完成固定，安装支座采用L型折弯结构，底部预留了与设备安装平台连接的螺栓过孔，可直接固定在自动化生产线的工位机架上，安装时需保证两根导向轴的平行度公差控制在0.02mm以内，避免运动过程中出现卡滞、爬行的问题。裁切执行滑台通过直线轴承与导向轴配合，滑台的驱动端连接双杆平行气缸，双杆气缸的选型特意匹配了滑台的运动行程，气缸杆端与滑台采用浮动接头连接，可抵消一部分安装同轴度误差，避免气缸杆承受径向力导致密封件过早磨损。

　　热钨丝的张紧结构设计在滑台前端，采用两块对称的绝缘安装块固定钨丝两端，安装块采用耐高温绝缘电木材质，既可以保证钨丝通电时与金属滑台之间的绝缘性能，避免出现漏电、短路的问题，也能承受钨丝工作时传导的高温，不会出现受热变形、绝缘失效的情况。钨丝张紧通过安装块上的微调螺栓实现，张紧力调整到钨丝在工作温度下无明显下垂即可，张紧力过大会导致钨丝高温下脆断，张紧力不足则会出现裁切轨迹偏移、切口不齐的问题。钨丝的供电线路沿滑台侧面走线，采用耐高温玻璃纤维套管包裹，避免线路长期受热老化，供电回路中串联了电流调节模块，可根据裁切材料的厚度、熔点调整钨丝的工作温度，适配不同材质的面罩环加工需求。

　　整套机构的外形尺寸控制较为紧凑，整体长度约320mm，宽度约120mm，安装底座的固定孔位间距为80mm，可直接替换原有生产线的冷裁切工位，不需要对原有设备的安装平台做大规模改造。机构的运动行程为100mm，可适配直径60-100mm范围内的面罩环裁切需求，更换不同长度的钨丝、调整滑台的限位块位置，即可快速切换不同规格产品的加工参数。导向轴末端安装了可调限位螺栓，可精准控制滑台的裁切终点位置，保证裁切深度的一致性，避免钨丝过度进给触碰下方的定位工装，造成钨丝断裂或者工装损坏。

　　在实际生产使用中，这套机构通常配合面罩环定位胎具使用，胎具根据面罩环的内圈轮廓做仿形设计，待裁切的面罩坯料放置在胎具上定位后，气缸带动滑台沿导向轴进给，升温后的钨丝沿胎具轮廓完成环形裁切，裁切完成后气缸带动滑台退回初始位置，即可取出加工完成的面罩环。整个裁切过程的单次节拍可控制在2秒以内，相比人工裁切的方式，加工效率提升4倍以上，且裁切精度的一致性更好，成品率可稳定在98%以上。

　　设计过程中特意考虑了日常维护的便捷性，钨丝作为易损件，更换时只需要松开绝缘安装块上的锁紧螺丝，即可快速完成钨丝的更换与张紧调整，不需要拆解整个滑台结构。直线轴承的注油孔预留了外露位置，日常保养时可直接加注润滑脂，不需要拆卸导向轴结构。气缸的节流阀安装在气缸侧方的外露位置，可根据生产节拍需求快速调整滑台的进给与退回速度，避免进给速度过快导致钨丝被撞断，或是进给速度过慢导致材料熔融过度出现毛边。
