标准尺寸吉他效果器踏板结构设计

　　在电声乐器演出与工作室设备搭建场景中，吉他效果器踏板是乐手调控音色的核心交互载体，这类部件长期处于高频踩踏、线缆频繁插拔拖拽的使用环境，对结构可靠性、拼接兼容性、安装便捷性都有明确的工程要求。本次设计的踏板采用行业通用的标准拼图式拼接尺寸，核心目标是解决多块效果器踏板并排组合时的对齐、固定与线缆规整问题，适配绝大多数单块效果器的安装排布需求。

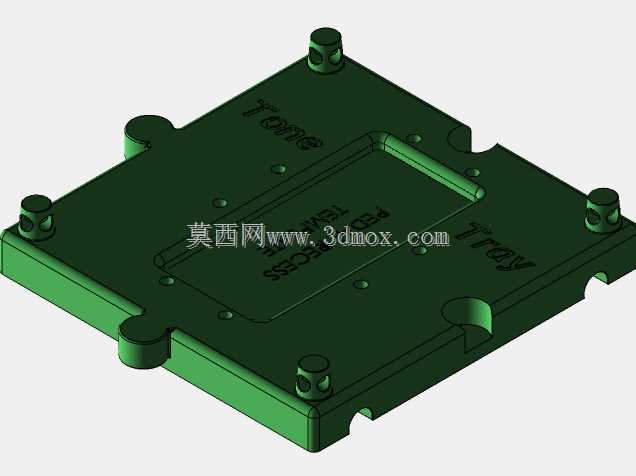

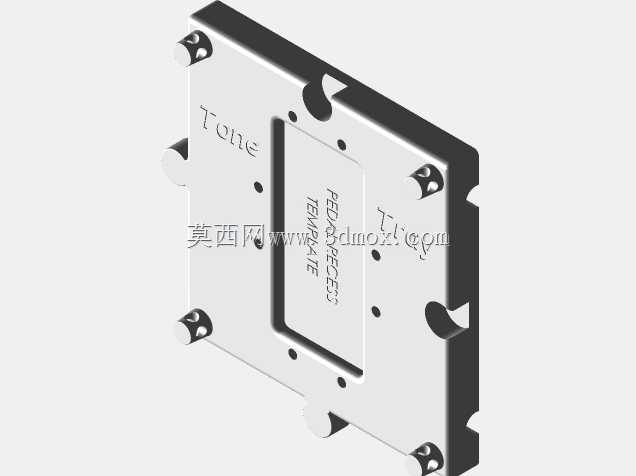

　　从实际使用场景出发，踏板主体采用平整的硬质承载面设计，表面预留足够的摩擦力结构，避免乐手踩踏时出现脚底打滑的情况，承载面的厚度经过反复校核，既保证踩踏时不会出现形变塌陷，又控制整体重量不会过大，方便演出时快速搬运排布。踏板侧边设计有相互匹配的凹凸拼接结构，相邻踏板可以通过侧边的卡位直接嵌合对齐，不需要额外的连接配件就能实现整排效果器板的规整排布，拼接后的缝隙控制在0.2mm以内，不会出现相邻踏板高低差过大、拼接错位导致的踩踏卡顿问题。

　　固定结构的设计上，踏板本体预留了专门的凸耳安装位，凸耳上开有标准规格的安装孔，可以直接通过螺丝将整排拼接好的踏板固定在效果器板或者演出台面上，凸耳的位置经过受力优化，固定后踩踏时的受力会直接传导到安装基面，不会出现踏板翘边、晃动的情况。同时踏板背面设计有规整的凹槽走线结构，所有连接效果器的音频线、电源线都可以嵌入凹槽内排布，避免线缆外露被踩踏拉扯导致接口松脱，也能让整体布线更加整洁，减少线缆杂乱带来的信号干扰问题。

　　针对线缆固定的需求，踏板的走线凹槽位置预留了电缆扎带的穿装位，布线完成后可以通过标准扎带将线缆牢牢固定在凹槽内，即使搬运过程中整组效果器板倾斜晃动，线缆也不会从凹槽中脱出，进一步提升整套设备的可靠性。踏板的边角全部做了圆弧过渡处理，避免搬运或者踩踏时划伤手部、刮擦乐器线缆外皮，所有外露的棱边都做了去毛刺处理，符合乐器配件的安全使用要求。

　　从安装边界来看，单块踏板的长宽尺寸完全遵循行业通用的单块效果器排布模数，单块宽度适配常规单块效果器的安装间距，拼接后可以根据使用需求自由组合长度，既可以满足3-4块效果器的小型演出需求，也可以拼接成容纳十块以上效果器的大型工作室效果器组。踏板的整体高度控制在合理范围内，安装后踩踏面距离基面的高度符合人体工程学要求，乐手长时间踩踏切换效果时不会出现脚踝酸痛的问题，底部预留有防滑垫安装槽，即使不通过螺丝固定，放置在光滑的舞台地面上也不会出现滑移。

　　设计过程中重点校核了踩踏受力工况，在踏板中心位置施加1500N的垂直踩踏载荷时，主体结构的最大形变量小于0.1mm，不会出现结构断裂或者永久形变，完全满足现场演出时的高强度使用需求。拼接结构的插拔力经过优化，既可以保证拼接后不会因为踩踏震动出现松脱，又可以在需要调整效果器排布时轻松拆分，不需要借助额外工具就能完成布局调整。走线凹槽的尺寸适配市面上绝大多数的音频线与电源线径，凹槽内部做了圆角处理，避免长期使用时棱角磨损线缆外皮造成短路或者信号中断。
