三星C410W彩色激光打印机外观结构建模

　　日常办公场景里，桌面级打印设备的布局适配一直是工位规划、文印区改造环节容易被忽略的细节，不少企业在采购前做空间排布时，往往只参考参数页的平面尺寸，忽略了设备实际的突出结构、走线空间、操作预留位，导致后期摆放时出现进纸口被文件柜遮挡、出纸托盘磕碰邻位显示器、电源接口弯折应力过大等问题，这类外观结构模型的核心价值，就是在方案阶段就能把设备的三维边界完全还原，让布局设计不用等实物到场就能完成校验。

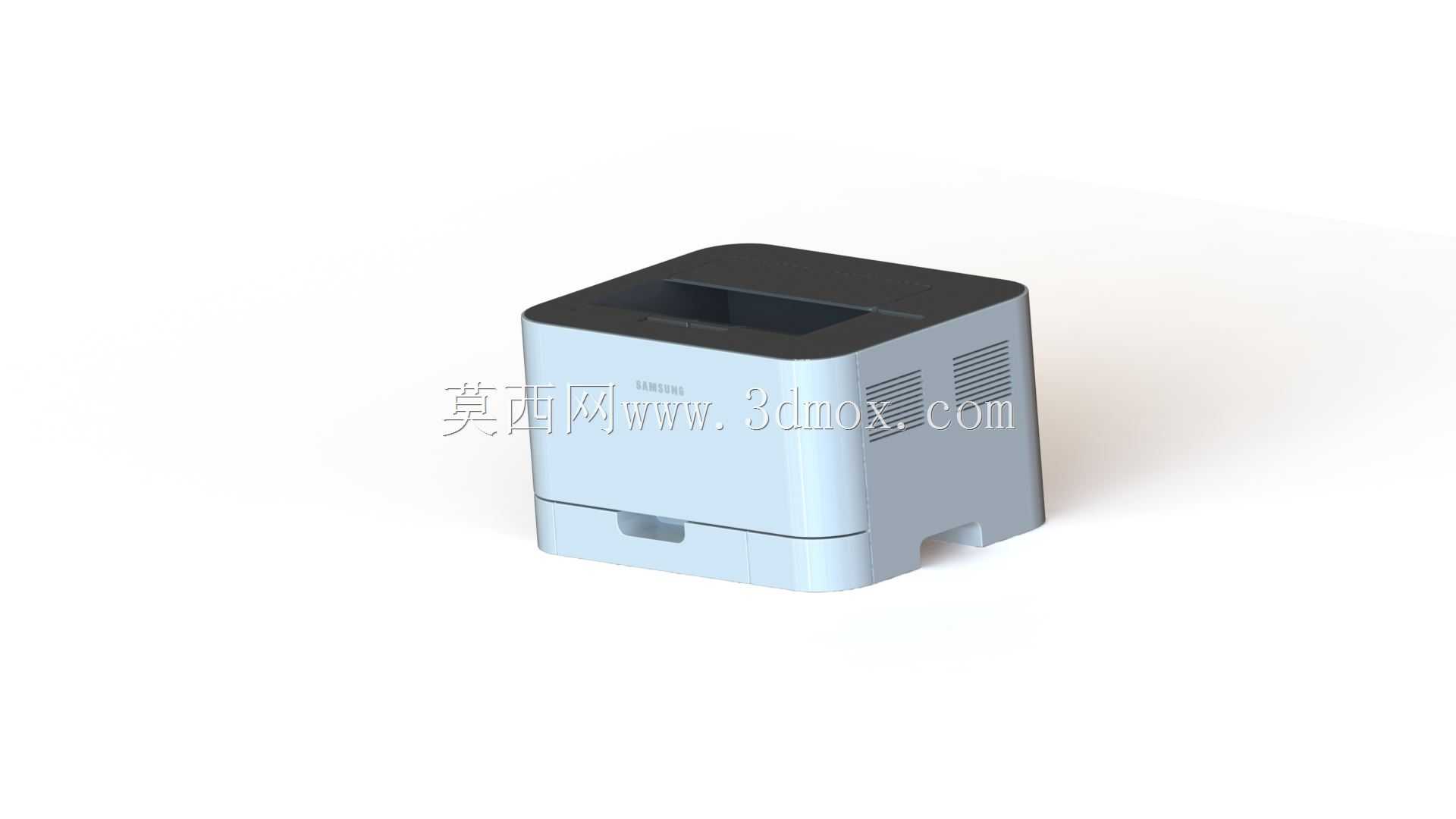

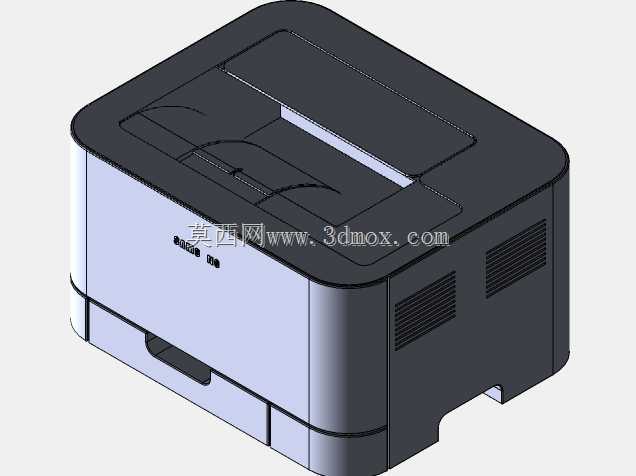

　　这款机型定位小型办公组与SOHO用户的彩色输出需求，整体采用方正切角的立方体造型，机身主体做了浅灰蓝的哑光质感处理，顶部出纸区域采用深灰撞色设计，既区分了功能区域，也能减少日常使用中指纹、落灰带来的视觉脏污感。建模过程中对机身所有的外露结构都做了边界还原：机身两侧的散热格栅采用等距细槽设计，建模时没有做简化的贴图处理，而是按照实际的槽深、槽宽、间距做了实体切除，还原散热结构的真实凹凸感，方便做设备周边的热流仿真参考；机身正面下部的内凹纸盒拉手，按照实际的手指操作空间做了弧度处理，预留了足够的抠取操作余量，不会出现模型拉手深度不足导致的干涉误判；底部的四个支撑垫脚做了小幅突出处理，对应实际使用时垫脚的垫高高度，方便测算设备底部的走线空间，避免电源线、USB打印线被机身压住导致的外皮磨损。

　　从功能布局的还原来看，模型完整复现了设备的操作逻辑边界：顶部的出纸口采用内凹下沉设计，打印完成的纸张会顺着出纸辊滑落到顶部的承托区域，建模时对出纸口的内凹深度、边缘导角都做了精准匹配，测算下来顶部承托区域可以容纳50张左右的普通A4纸堆叠，不会出现纸张滑落的问题；机身背部的接口区域虽然在当前视角没有直接展示，但建模时按照同系列机型的通用布局预留了对应位置的结构凹陷，方便后续做背部走线的空间规划；机身侧面的电源开关、状态指示灯位置也做了对应的结构标识，方便做工位布局时判断操作位是否在用户的顺手操作范围内，避免出现开关被邻位设备遮挡的问题。

　　做这类桌面办公设备的外观建模，最容易出现的误差是忽略不同视角的曲面过渡，不少新手建模时会把机身做完全直角的立方体，忽略了实际产品所有外边缘都做了R3左右的小圆角处理，虽然单看圆角尺寸不大，但放到整体装配场景里，直角模型会和周边的桌面挡板、邻位设备出现虚假的干涉报错，导致空间测算出现不必要的余量浪费。本次建模对所有外露棱边都做了统一的圆角处理，机身上下盖的拼接缝也做了0.8mm的等距间隙还原，完全匹配实物的装配公差表现，不管是做办公场景的渲染效果图，还是做工位布局的干涉校验，都能提供准确的三维参考。

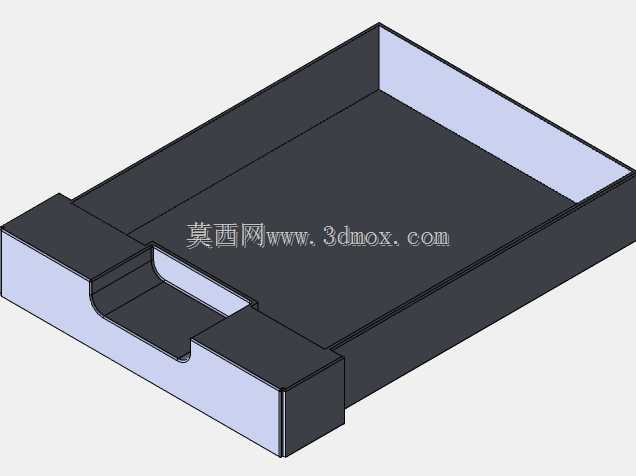

　　从安装边界的测算维度来看，这款机型的桌面占位尺寸控制得比较紧凑，机身主体的长宽高比例适配常规的办公桌深度，摆放时不需要额外延伸桌面空间，进纸口采用前部内藏式设计，不需要在设备背部预留进纸操作空间，只需要在背部预留80mm左右的走线与散热余量即可，相比老式的后部进纸机型，空间利用率提升明显。模型还原了进纸托盘的闭合状态边界，如果需要展开托盘的状态，也可以基于现有模型的转轴位置快速调整结构，不需要重新构建主体曲面。对于做办公家具设计、文印区布局规划、办公场景三维可视化的从业者来说，这类精准的外观模型可以直接导入场景装配，不需要再花时间逆向测绘设备外形，大幅提升方案的制作效率，也能避免因为外形尺寸误差导致的方案落地偏差。
