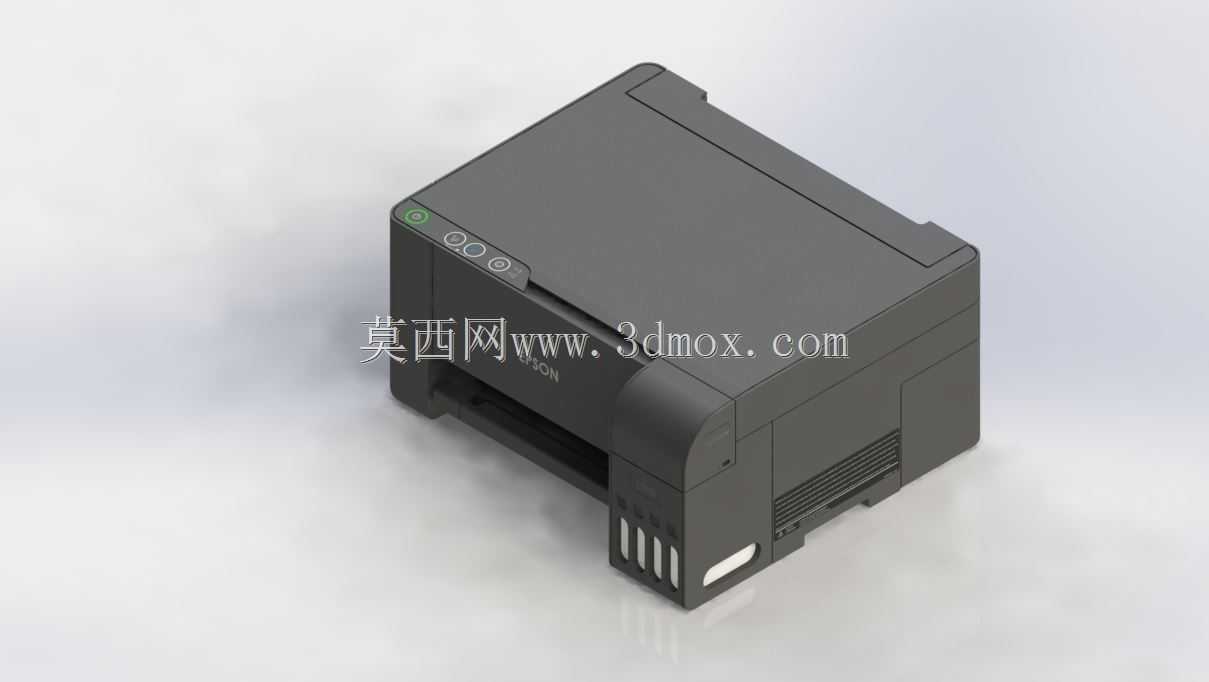

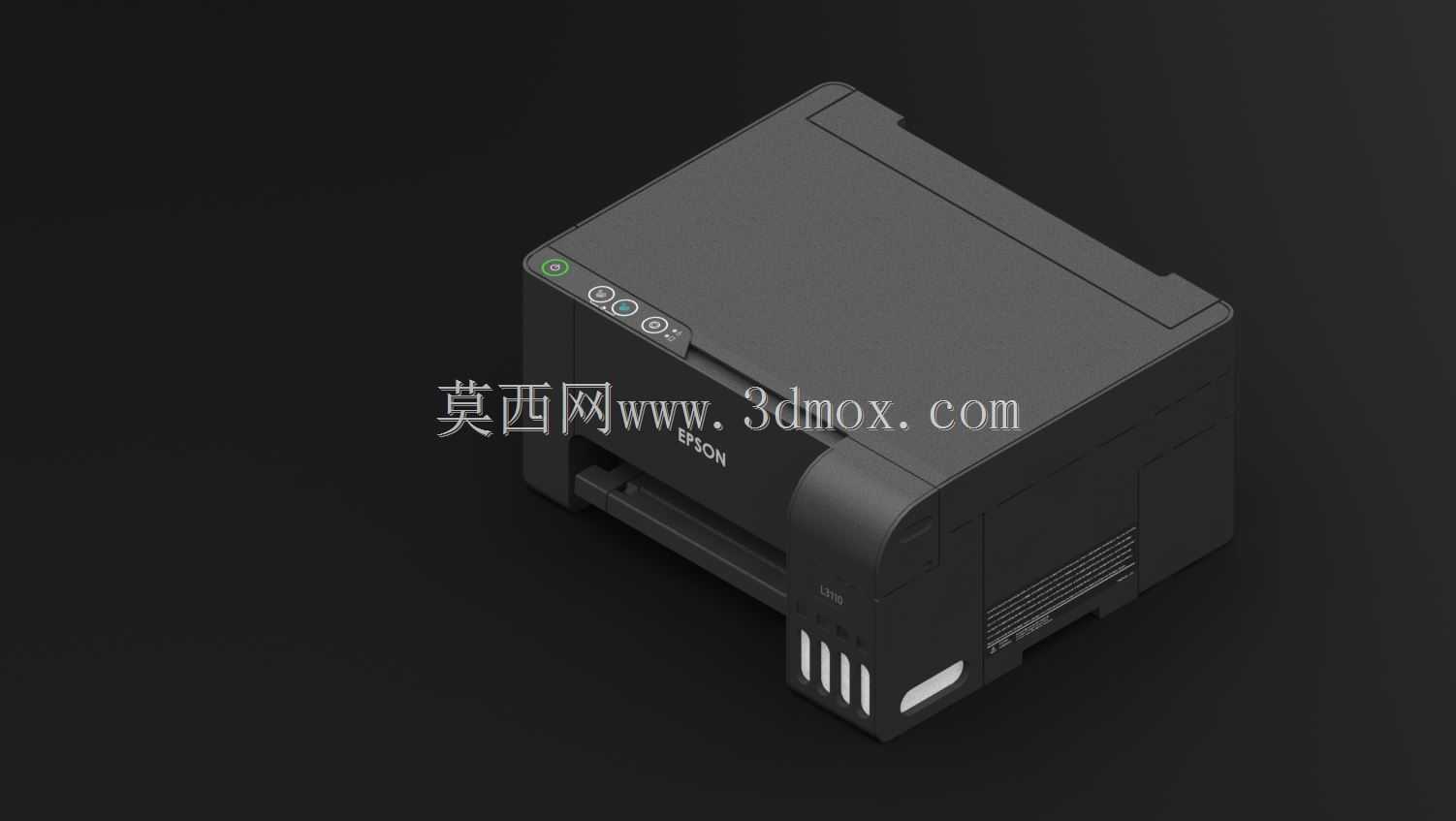

爱普生L3110墨仓式喷墨打印设备结构建模

　　日常桌面办公场景里，这类墨仓式喷墨打印设备的普及率逐年提升，区别于传统墨盒式机型，原厂连供结构的设计从根源上降低了单页打印成本，也对结构建模的还原度提出了更细碎的要求——毕竟机身内部要容纳墨仓、走纸通道、打印头滑动导轨、控制电路板多个模块，非对称的外形布局恰恰是内部功能模块排布后的直观体现，建模时不能只做外观曲面的复刻，要把各个功能区的安装边界、避让空间都对应到实际结构逻辑上。从实际使用场景来看，这类设备主要面向小型办公、家庭作业打印、小型文印店的低负荷输出需求，支持黑白文档、彩色图片的打印输出，部分同系列机型还集成扫描、复印功能，但L3110作为单打印功能的机型，机身结构更紧凑，不需要预留扫描平台的支撑与传动空间，

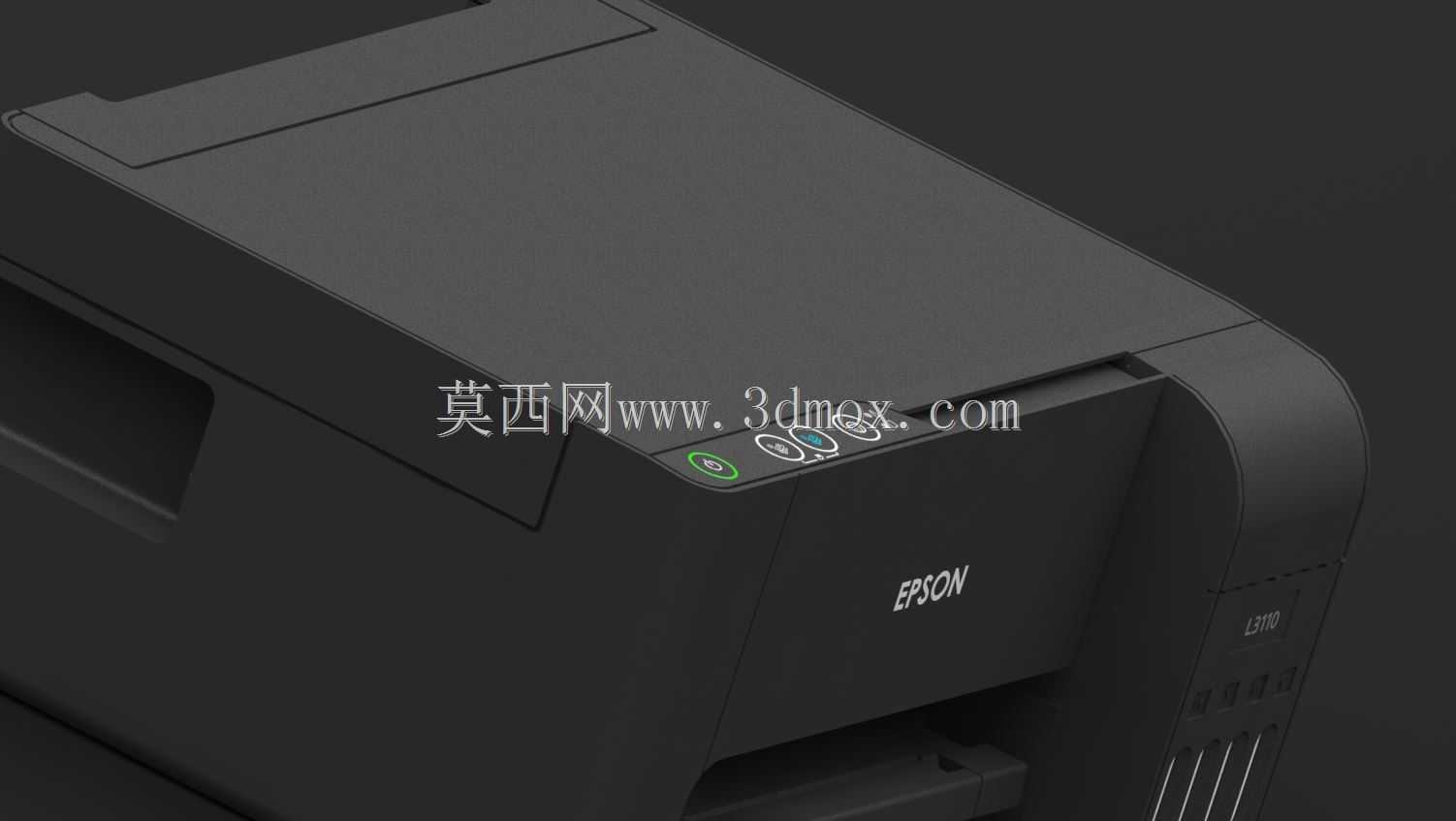

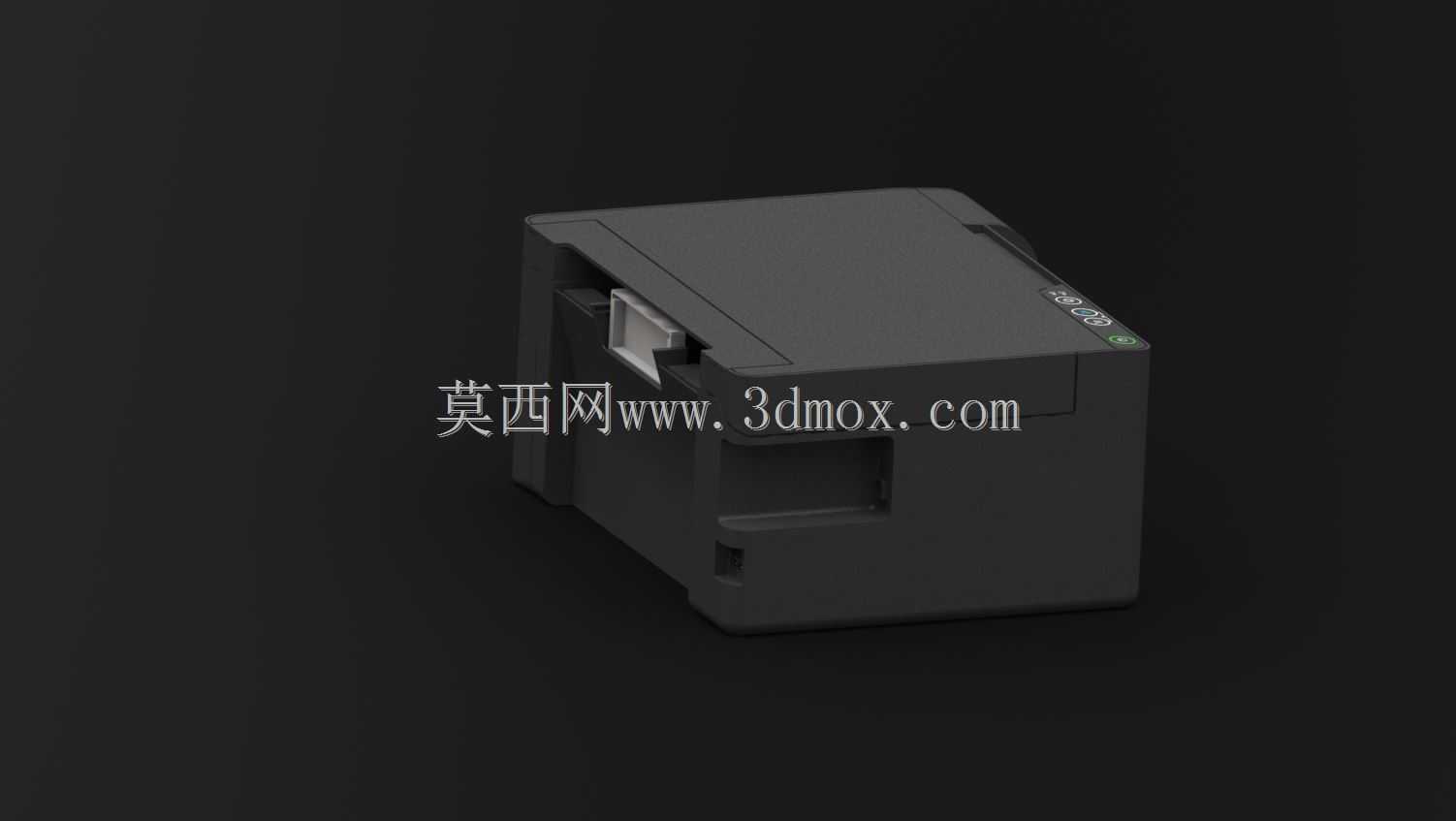

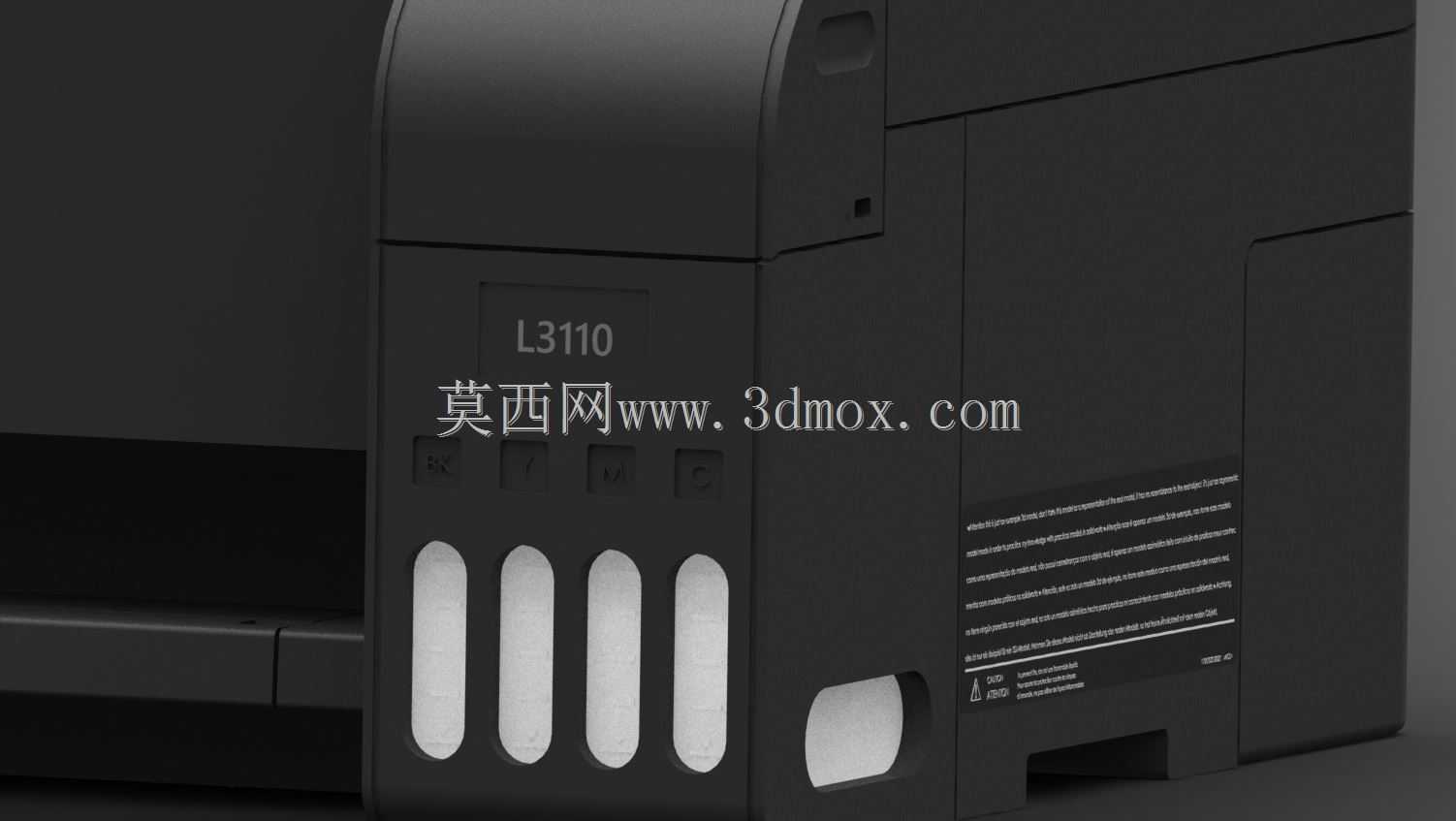

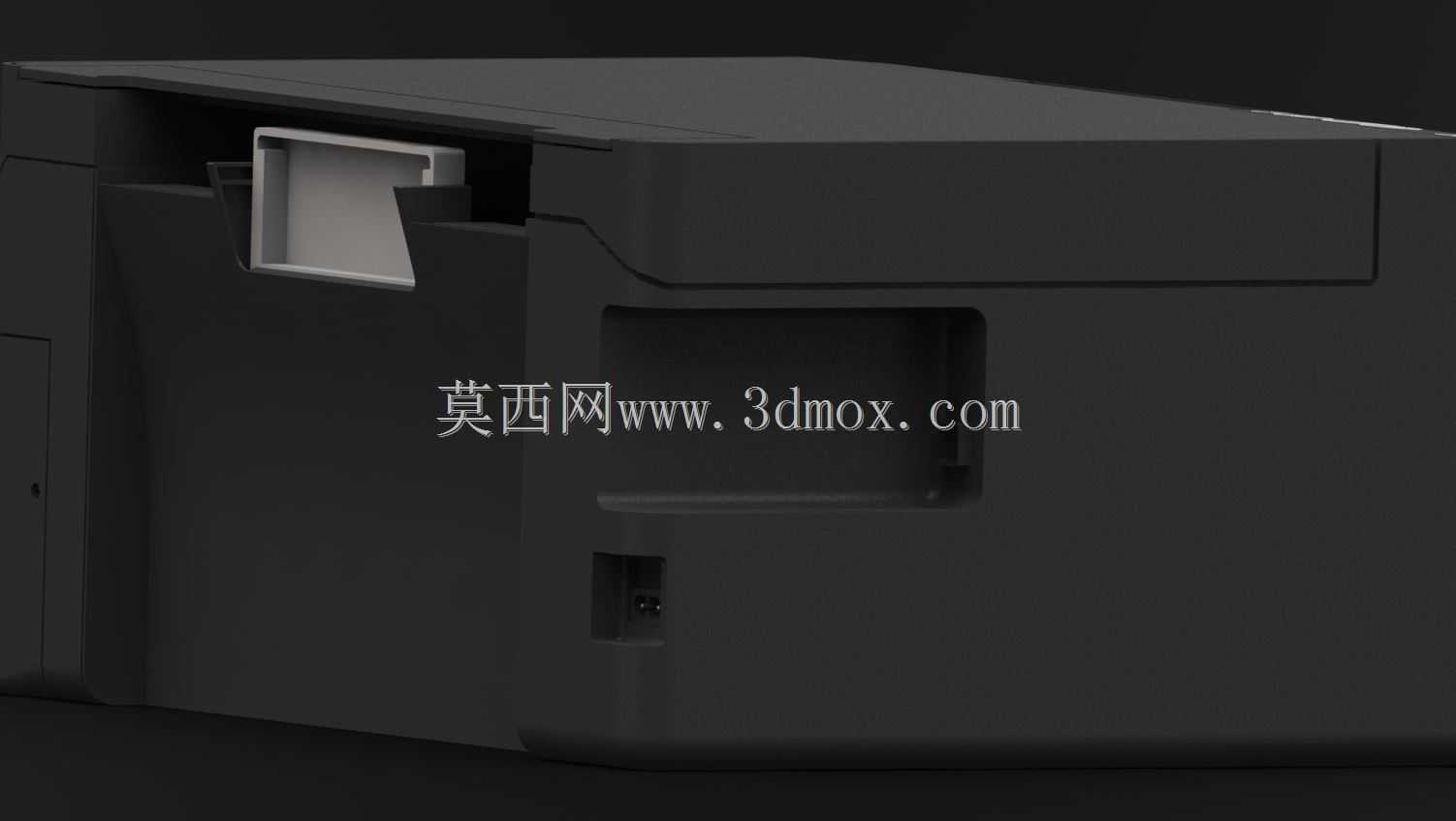

　　整体外形尺寸控制在桌面摆放的友好范围内，宽度大概在375mm左右，深度在347mm上下，高度不到180mm，放置在常规办公桌边缘不会占用过多操作空间，进纸托板收起时的外轮廓没有突出的尖锐结构，搬运和日常挪动时不容易发生磕碰。建模过程中首先要梳理清楚走纸路径的逻辑：机身背部的进纸口采用倾斜式托板设计，纸张从托板进入后经过搓纸轮的摩擦力输送，绕过弧形走纸通道到达打印头下方的字辊位置，打印头在横向导轨上做往复运动完成喷墨，输出后的纸张从机身前部的出纸托板送出，整个走纸通道的弧度、各个辊轮的相对位置都要和实际设备一致，否则后续做运动仿真时会出现纸张卡滞的穿模问题。机身前部左侧的墨仓是这款机型的核心结构特征，四个独立的墨仓分别对应黑、青、红、黄四种墨水，墨仓外表面有透明的液位观察窗，建模时要把观察窗的卡扣结构、墨仓和机身主体的连接筋位都做出来，墨仓的加注口位于顶部，配有橡胶密封塞，这个位置的尺寸公差要控制合理，密封塞和加注口的配合属于过盈配合，建模时要预留对应的装配余量，避免实际装配时出现密封不严漏墨的问题。机身顶部的操作区域只保留了最基础的电源键、墨水告警灯、进纸按键，没有多余的复杂操作模块，对应的内部电路板位置就在操作按键的正下方，电路板和机身壳体之间要预留2mm左右的安装间隙，用来走排线和避让电路板上的电容、接口元件。机身侧面的散热格栅采用等距的细长条开孔设计，建模时要注意开孔的深度不要穿透内部的墨仓和走线区域，格栅的倾斜角度是向下的，

　　既能保证空气流通带走设备工作时电路板和打印头驱动板产生的热量，又能避免日常使用时灰尘、泼溅的液体直接进入机身内部。打印头的滑动导轨采用两根平行的金属光轴，固定在机身内部的塑料支架上，导轨的安装平面要做平面度的约束，建模时要标注清楚导轨的安装孔位间距，保证后续如果做结构改进时，打印头的滑动行程不会和机身侧壁发生干涉。机身底部的四个橡胶脚垫位置要对应内部的配重块安装位，因为墨仓加满墨水后机身前部重量会比后部略大，脚垫的高度差要调整到让机身保持水平，避免进纸时因为机身倾斜出现纸张走偏的问题。很多人初看这款机型的外形会觉得左右不对称不够规整，实际上这种非对称布局完全是功能优先的设计结果：左侧突出的墨仓结构如果做成和右侧齐平的对称外形，

　　要么会压缩墨仓的容量，要么会让机身整体宽度增加50mm以上，反而违背了桌面设备紧凑化的设计初衷，建模时要尊重这种功能导向的外形逻辑，不要为了视觉上的对称随意修改墨仓的位置和尺寸。出纸托板采用可折叠的隐藏式设计，不使用时可以收回到机身前部的凹槽内，托板的转轴位置要做限位结构，展开时的倾斜角度刚好能承接输出的纸张，避免纸张滑落，托板表面的防滑凸筋高度在1mm左右，间距均匀，建模时不要把凸筋做的过高，否则会蹭到刚打印完还未干透的纸面，造成墨迹污损。机身的壳体装配采用卡扣加少量螺丝的固定方式，螺丝孔都隐藏在脚垫、贴纸的下方，建模时要把卡扣的位置、卡合量都设置合理，卡扣的卡合深度一般在1.5mm左右，既保证壳体装配后的缝隙均匀，又能在需要拆机维护时不用蛮力就能拆开。另外要注意墨仓和打印头之间的供墨管路走向，管路要预留足够的长度，保证打印头在全行程移动时管路不会被拉扯，同时管路的固定卡扣位置要避开走纸通道和导轨的运动区域，避免长期使用后管路磨损或者卡滞纸张。从结构设计的角度看，这款机型的建模难点不在于复杂曲面，而在于各个功能模块之间的空间协调，每一处外表面的凸起、凹陷都对应内部的结构需求，没有多余的装饰性设计，所有的造型特征都服务于实际使用功能，这也是桌面办公设备设计的核心逻辑——在有限的体积内把所有功能模块排布合理，兼顾使用便利性、制造成本和维护便捷性。
