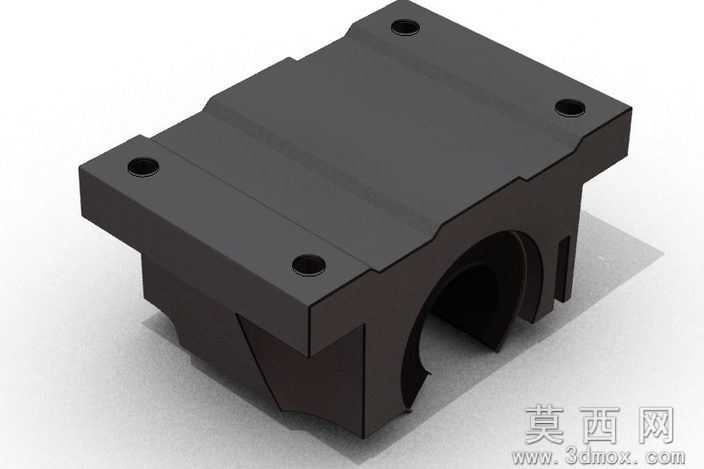

TBR16UU开口型直线轴承滑块结构

本作品为TBR16UU规格开口型直线轴承滑块的三维建模作品，建模过程严格遵循直线运动轴承的通用设计规范，精准还原了该类传动支撑部件的全部结构特征。建模阶段以实际工业应用的尺寸参数为基准，首先构建滑块的主体基座轮廓，采用拉伸、切除等基础建模命令完成整体块体的外形塑造，主体基座采用带安装凸缘的方正结构，四个角位预留沉头安装孔位，用于将滑块整体固定在设备安装平面上，孔位的深度、孔径参数完全匹配对应规格螺栓的安装要求，保证安装时的贴合度与连接强度。滑块中部为适配圆柱直线导轨的开口式容纳腔，开口结构设计便于滑块在导轨上的装配与后期维护，容纳腔内部预留了直线轴承保持架与滚动体的安装空间，腔体的圆弧曲面完全匹配16mm直径导轨的外圆轮廓，保证滑动过程中的同轴度与运动顺滑度。建模过程中对滑块的加强筋结构做了精准还原，在基座与容纳腔的连接位置设置三角加强筋，提升整体结构的抗载荷能力，避免滑块在承受径向载荷时出现结构变形。材质渲染阶段，主体滑块采用哑光黑色工程塑料搭配金属嵌件的质感表现，安装孔位做金属光泽的细节处理，渲染时采用柔和的工业产品布光方案，清晰展现各结构的棱边、曲面过渡与装配关系，无多余的夸张光影效果，完全服务于结构展示的需求。该类直线轴承滑块广泛应用于自动化传动设备中，作为直线运动的支撑部件，可配合圆柱导轨实现低摩擦的往复直线运动，建模时充分考虑了实际生产中的装配公差要求，各配合面的尺寸预留了合理的公差间隙，既保证运动时无卡滞，也避免间隙过大导致的运动精度下降，整体模型结构完整，细节到位，可用于设备装配演示、选型参考以及相关教学场景使用。
