带端座圆柱螺旋压缩钢弹簧三维设计

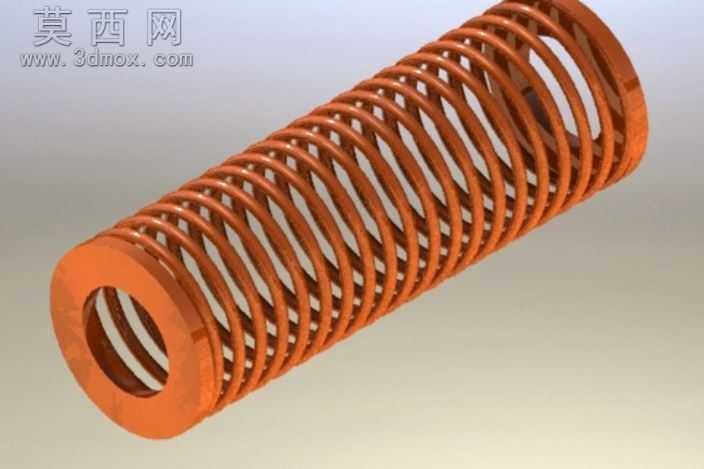

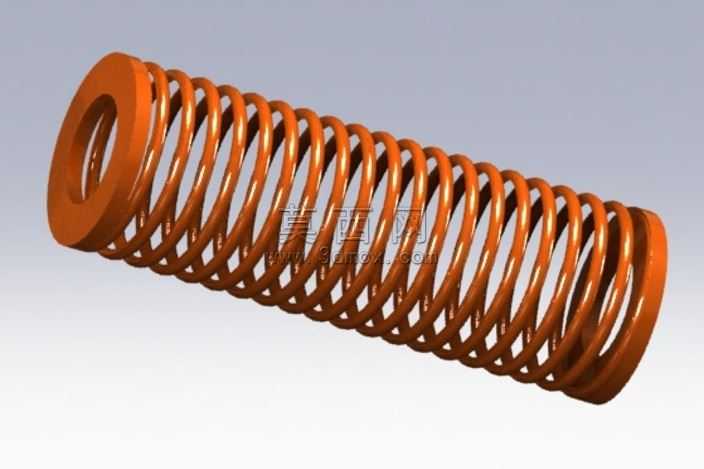

本次三维设计的对象为带一体式端座的圆柱螺旋压缩钢弹簧，建模阶段首先梳理弹簧的核心结构参数：明确弹簧的有效圈数、支撑圈数、中径、线径、自由高度，以及两端端座的内孔直径、外圈厚度、轴向长度等关键尺寸，在三维建模环境中先绘制螺旋线路径作为弹簧丝的扫描轨迹，螺旋线的螺距参数匹配压缩弹簧的工作行程需求，两端的支撑圈部分做并圈处理，保证弹簧放置时的端面平整度。扫描生成弹簧主体螺旋结构后，在弹簧两端创建环形端座结构，端座与弹簧丝的衔接位置做平滑过渡处理，避免应力集中的结构缺陷，同时保证端座内孔与弹簧中心通孔同轴，满足装配时的导向需求。材质设置阶段，针对钢弹簧的材料特性，赋予高碳钢对应的金属材质，调整材质的漫反射、高光参数，还原钢材经过表面处理后的橙红色氧化涂层质感，同时设置合适的粗糙度参数，避免材质过于光亮失真，端座部分与弹簧主体采用统一材质，保证整体外观一致性。渲染阶段采用柔和的侧上方主光源搭配环境补光，突出弹簧螺旋圈之间的层叠结构与通透感，清晰展现每一圈弹簧丝的轮廓与间距，同时通过阴影效果强化弹簧的立体感，让端座的厚度、弹簧的整体圆柱度都能直观呈现。设计过程中重点考量钢弹簧的弹性模量特性，建模时严格控制螺旋升角与线径的比例，保证模型结构符合钢制压缩弹簧的实际力学性能对应的结构特征，端座的设计兼顾了安装定位的便利性，避免普通无座弹簧安装时易偏移的问题，整体模型结构完整，细节还原度高，可用于弹簧结构演示、装配模拟、加工参考等场景，建模过程中对螺旋扫描的路径做了多次参数调整，确保弹簧圈间距均匀，两端并圈部分与端座的衔接自然无错位，内孔的同轴度误差控制在合理范围内，符合机械设计中对弹簧类零件的精度要求。
