五十毫升规格医用注射器结构设计

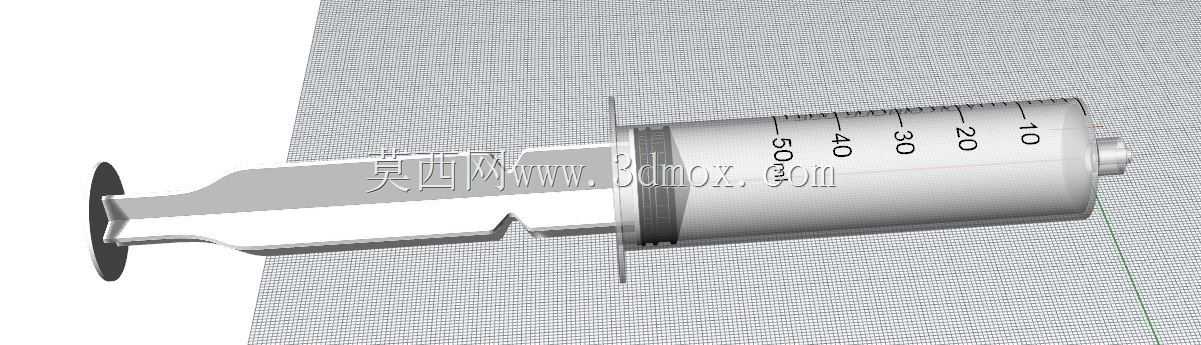

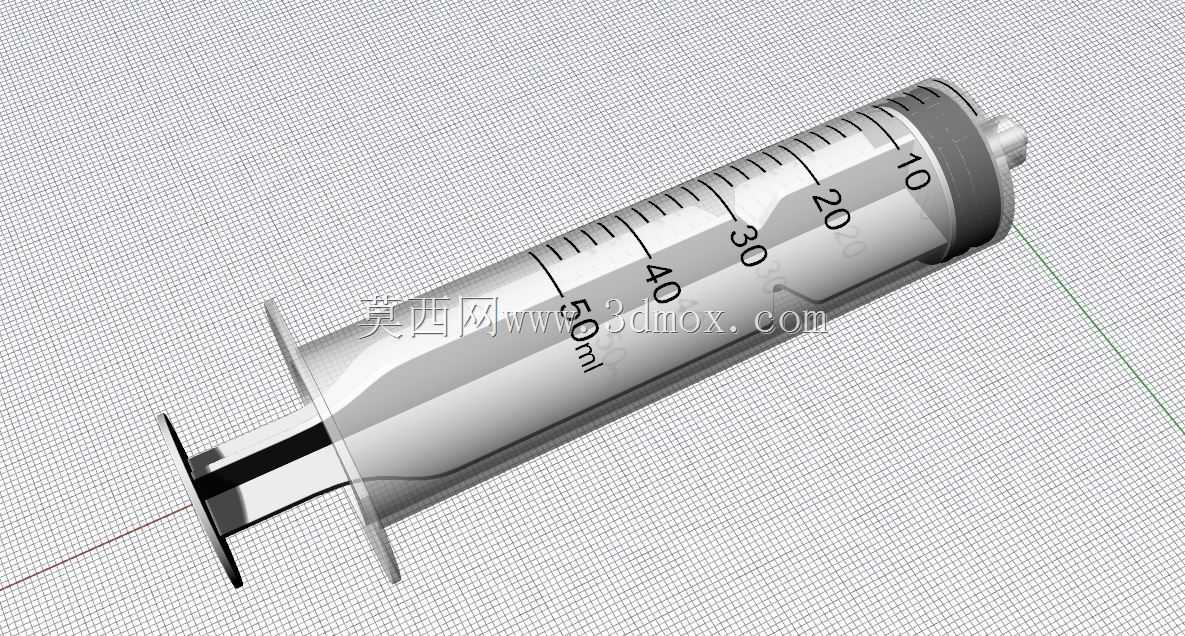

　　针筒尾部的凸缘结构尺寸要适配成年人手指的抵靠宽度，避免推注过程中手指滑脱，针筒外壁的刻度标识从10ml到50ml做等距分布，刻度线的长度、数字标识的位置都要符合医护人员的读数习惯，避免视差带来的剂量误差。推杆部分的截面做了加强筋结构，在保证足够推送刚度的前提下尽可能减少材料用量，匹配一次性耗材的成本控制要求，推杆头部的活塞安装位做了环形卡槽结构，保证橡胶活塞装配后不会在推注或者回抽过程中脱落，活塞的外径与针筒内径的配合公差控制在合理区间，既保证推送过程中没有过大的阻尼感，又能避免液体从活塞与筒壁的间隙渗漏。针筒前端的鲁尔接头结构做了标准尺寸适配，能够匹配通用规格的注射针头、输液管路接头、冲洗延长管等配套配件，在临床诊疗、实验室液体移取的各类场景中，大容量注射器的结构合理性直接影响操作的流畅度与剂量控制精度，这款50ml规格的注射器结构，完全参照临床通用的一次性使用注射器的实物形态做等比例重建，可用于医疗设备配套结构的占位适配、医疗操作模拟系统的部件搭建，也能作为医用耗材类产品结构设计的参考基准。从实际使用场景来看，50ml容量的注射器不同于小规格胰岛素注射器或者10ml以内的常规注射用器具，它更多应用在大容量药剂抽吸、wound冲洗、实验室试剂批量移取、营养管路推注饲喂这类场景，对推杆的推进平顺性、针筒的刻度辨识度、活塞与筒壁的密封性能都有更明确的工程要求。做这个结构重建的时候，首先要匹配临床使用的实际握持手感，

　　不需要额外做结构转接就能直接适配临床通用的配套耗材。从安装边界来看，整个注射器装配完成后的总长度、针筒外径都参照通用实物尺寸设定，在做医疗设备的配套结构设计时，比如自动注射泵的卡槽适配、注射器固定夹具的结构设计，都可以直接引用这个模型的尺寸参数做干涉校验，不需要额外测量实物尺寸。在结构细节处理上，针筒前端的锥度设计要兼顾接头的连接强度与液体残留量控制，锥度过大会导致接头连接后容易滑脱，锥度过小则会让针筒前端的残留液体量增加，造成药剂浪费，这个结构里的锥度完全参照医用注射器的行业标准做设定，平衡了连接可靠性与残留控制要求。推杆尾部的按压板做了圆弧过渡处理，推注过程中拇指按压的接触面足够大，减少长时间操作带来的局部压迫感，

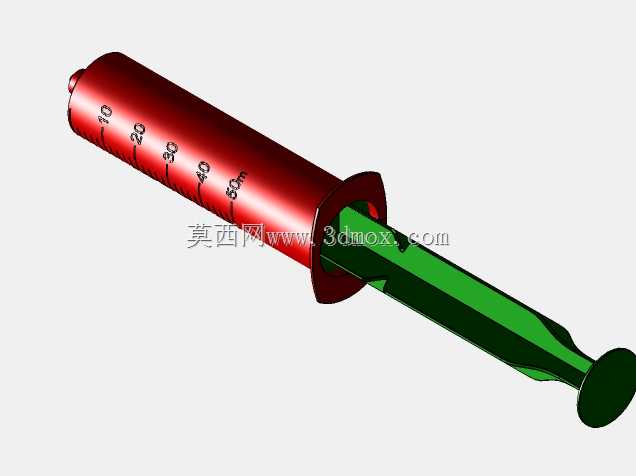

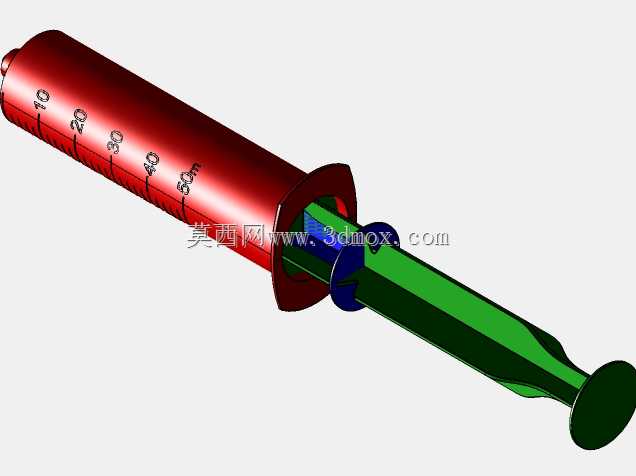

　　按压板的边缘做了圆角处理，没有尖锐棱角，避免操作过程中划伤医护人员手部。针筒外壁的刻度标识做了凹陷式的结构设计，对应实际生产中注塑成型时直接在筒壁成型刻度的工艺，不需要后续印刷工序就能保证刻度不会因为摩擦、液体浸泡而脱落，数字标识的朝向与针筒凸缘的方位做了对应，握持的时候刻度自然朝向操作者视线方向，不需要额外转动针筒就能读数。在做模型结构拆分的时候，把针筒、推杆、活塞三个核心部件做了独立的结构建模，装配关系完全匹配实际产品的装配逻辑，可以直接用于装配干涉检查、运动仿真模拟，验证推注全程的结构运动是否顺畅，有没有卡滞、干涉的问题。对于需要做医疗模拟训练系统开发的场景，这个模型的尺寸精度足够支撑虚拟操作的碰撞检测、动作捕捉适配，

　　操作者在虚拟场景中握持、推注、回抽的动作都能和模型结构做精准匹配，不会出现尺寸错位导致的操作失真。在耗材生产的前期设计阶段，这个结构也可以作为基础模板，根据不同的材料特性调整壁厚、加强筋分布，优化注塑成型的工艺参数，避免成型过程中出现缩痕、翘曲等质量问题。针筒的壁厚设计兼顾了透明度要求与结构强度，采用均匀壁厚设计，避免壁厚差异导致的注塑应力集中，同时足够的壁厚能保证在推注过程中针筒不会因为内部压力产生过大的形变，保证剂量推送的精度。推杆的加强筋分布沿着推杆轴向做均匀布置，在承受最大推注力的时候不会出现推杆弯曲变形的问题，即使是快速推注的场景下，也能保证推杆的运动轨迹与针筒轴线保持同轴，不会因为推杆偏斜导致活塞偏磨，影响密封性能。
