机械传动用异形摆臂结构设计

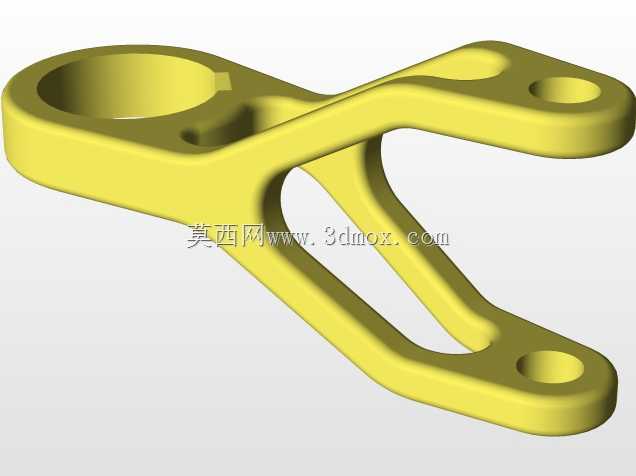

　　这类摆臂构件常见于中小载荷的间歇传动机构中，在轻工自动化生产线、纺织机械走刀机构、小型专用设备的行程切换单元里都能见到同结构原理的应用，核心作用是在固定铰接点的约束下，将输入端的旋转或直线位移，按照预设的轨迹传递到执行端，完成工位切换、压紧释放、轨迹导引这类特定动作。从结构本身来看，大端的带开口环形孔是核心安装基准，这个孔用来与固定转轴配合，开口结构的设计并非随意设置，实际装配时可以通过锁紧开口处的紧固件，消除孔与转轴之间的配合间隙，避免长期往复摆动出现的旷量，相比整环式的铰接孔，这种带开口的结构对加工公差的适配性更好，不需要严格选配轴孔公差等级就能实现无间隙铰接，在中小载荷的传动场景里能大幅降低装配调试的难度。

　　摆臂上另外三个带沉台的通孔是执行端连接位，三个孔位的空间位置是按照实际传动轨迹计算确定的，不同孔位可以对应连接不同的执行元件，比如连接压头、导向杆、联动拉杆，单一部件就能实现多点位的动力输出，减少机构里的零件数量，降低整体装配累积误差。整个构件的外形采用了流线型的变截面设计，并非为了外观效果，而是在受力仿真的基础上做的材料优化：在铰接端到各个连接端的应力传递路径上保留足够的截面厚度，在非受力的中间区域做了镂空挖槽处理，既可以降低零件自身重量，减少摆动过程中的惯性冲击，又能避免材料冗余，同时这种平滑过渡的曲面结构可以有效消除应力集中点，在频繁往复摆动的工况下，不会出现直角结构常见的应力疲劳开裂问题。从安装边界来看，

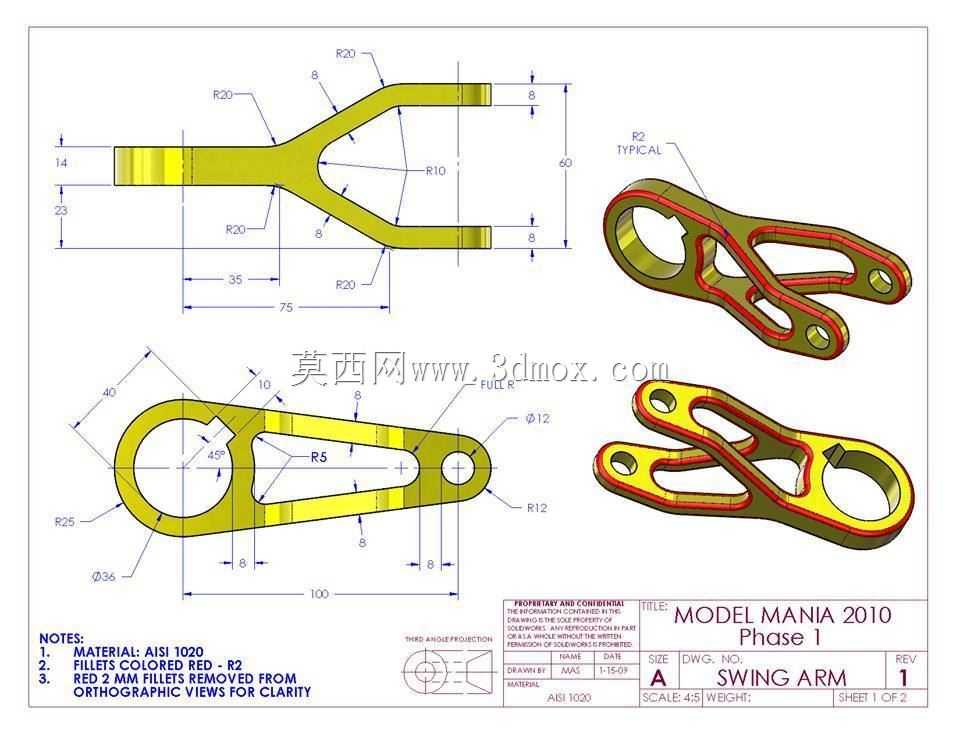

　　大端铰接孔的轴线是整个零件的装配基准，其余三个连接孔的轴线均与基准孔保持平行，所有孔位的端面都做了凸台沉位处理，安装时紧固件的端面可以完全贴合沉台平面，不需要额外加工调整垫片就能保证连接的垂直度，避免摆臂工作时出现偏载卡滞。设计这类摆臂结构时，首先要确定的是固定铰接点的位置，再根据执行端需要的运动行程，通过连杆运动轨迹方程反推各个连接孔的相对坐标，之后再根据工作载荷大小确定各个截面的厚度尺寸：大端环形部位的壁厚要能承受最大摆动力矩下的剪切力，臂身的截面宽度要满足抗弯强度要求，连接孔的凸台高度要保证紧固件旋合长度足够，不会出现螺纹脱扣的问题。实际应用中，这类摆臂的工作转速通常不高，大多在每分钟几十次往复的工况下运行，

　　因此结构设计时不需要做额外的动平衡校正，但要注意臂身的重量控制，若自重过大，摆动启停时的惯性力会对铰接转轴造成额外冲击，缩短转轴和配套轴承的使用寿命。另外，大端开口处的锁紧间隙要控制在合理范围，间隙过小会导致装配时无法顺利套入转轴，间隙过大则会导致锁紧后孔的圆度超差，抱紧转轴时出现局部应力过大的问题，长期使用会磨损转轴表面。三个连接孔的位置精度直接决定了整个机构的传动精度，加工时通常以大端孔作为定位基准，一次装夹完成所有孔位的加工，避免二次装夹带来的位置误差，孔位的位置公差通常控制在0.05mm以内，就能满足绝大多数普通传动场景的精度要求。这类摆臂的材质通常选用45号钢或者铝合金，重载场景下用45号钢调质处理，轻载高速场景下用铝合金硬质阳极氧化处理，既能满足强度要求，又能控制零件自重。
