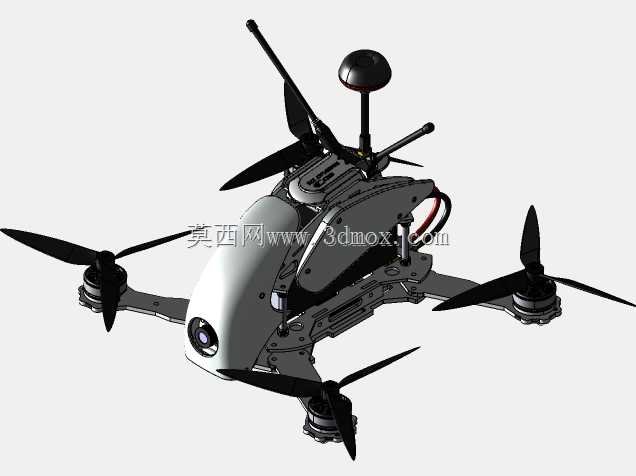

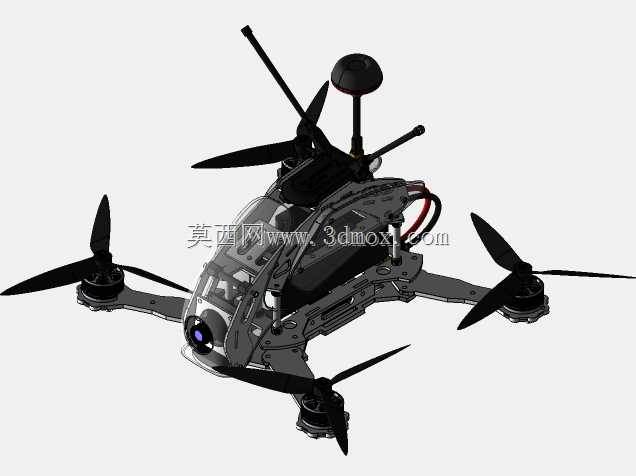

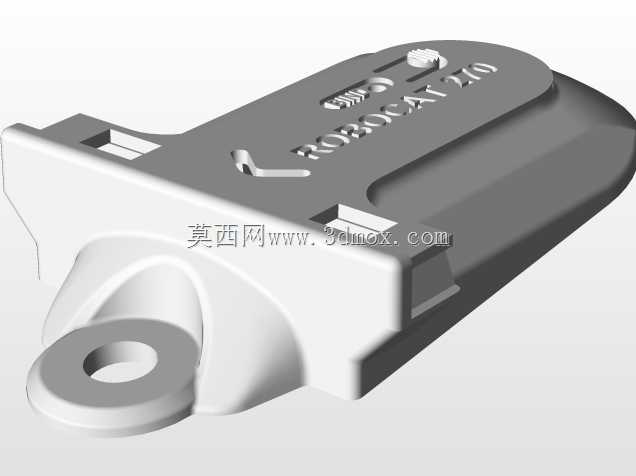

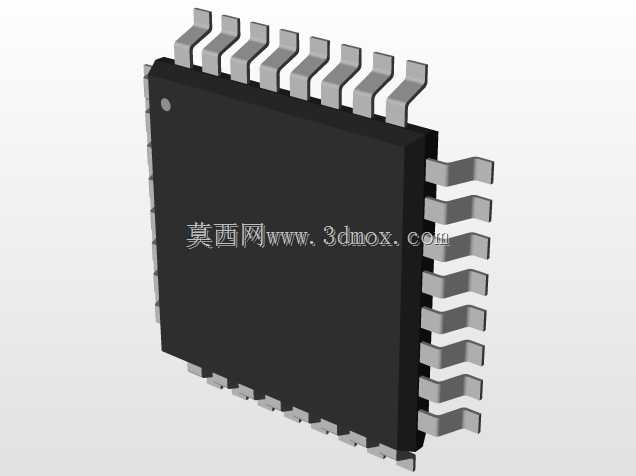

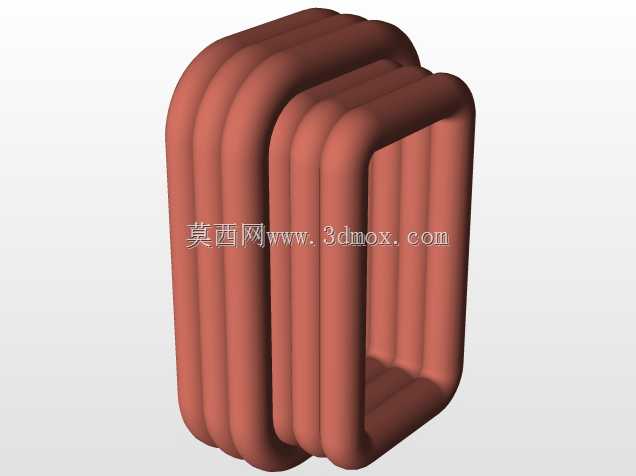

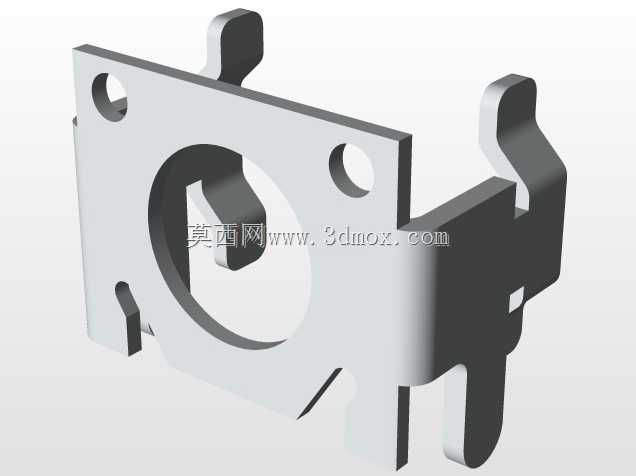

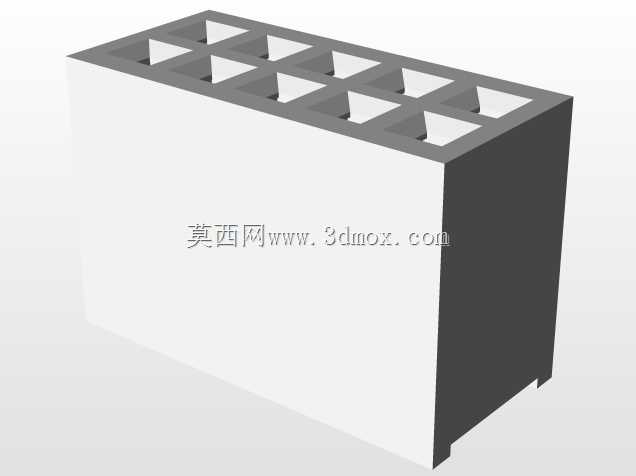

Robocat270四旋翼飞控载机结构设计

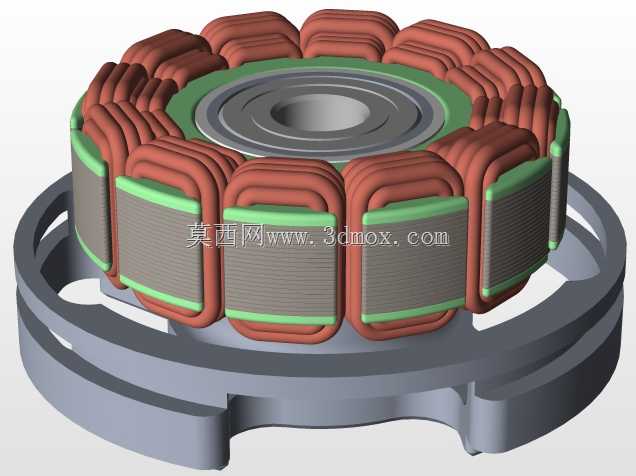

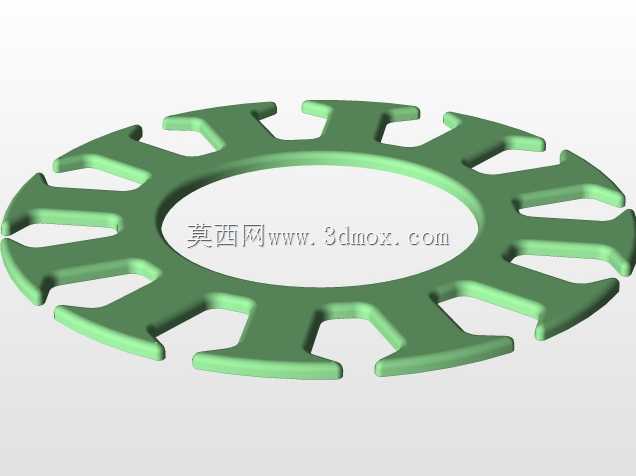

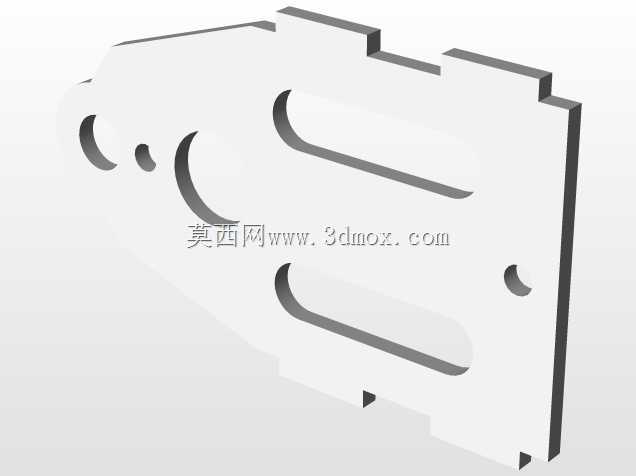

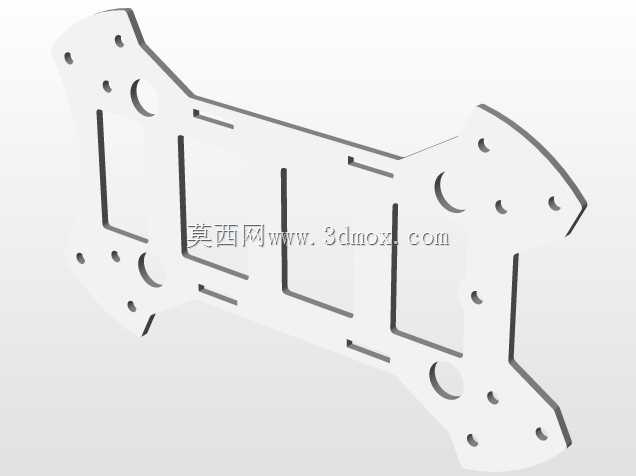

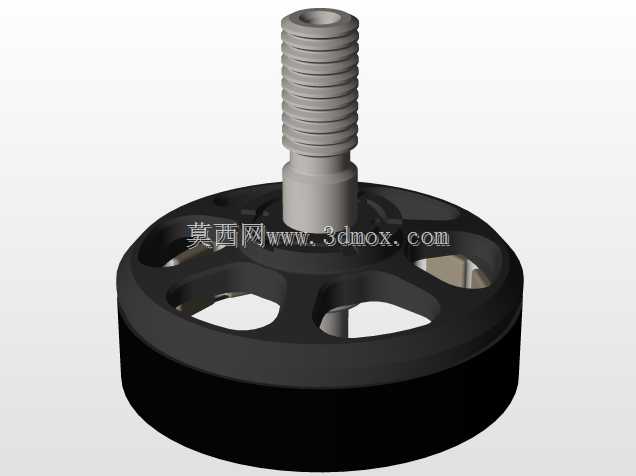

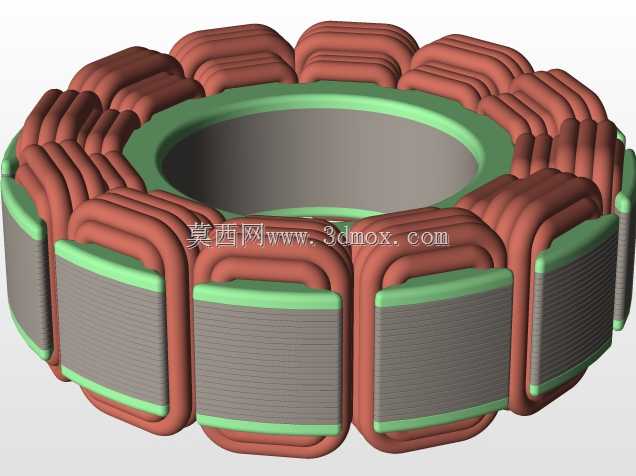

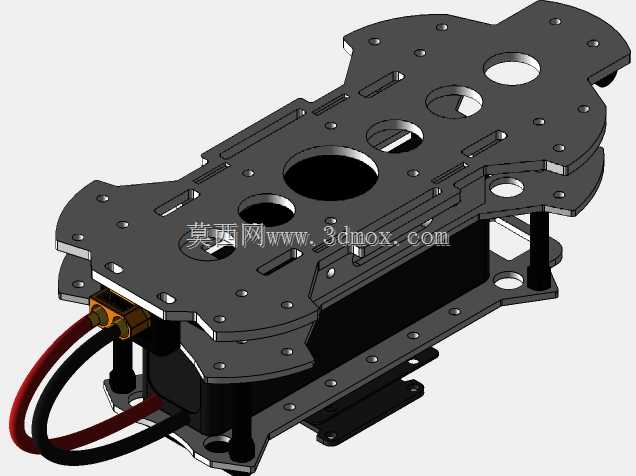

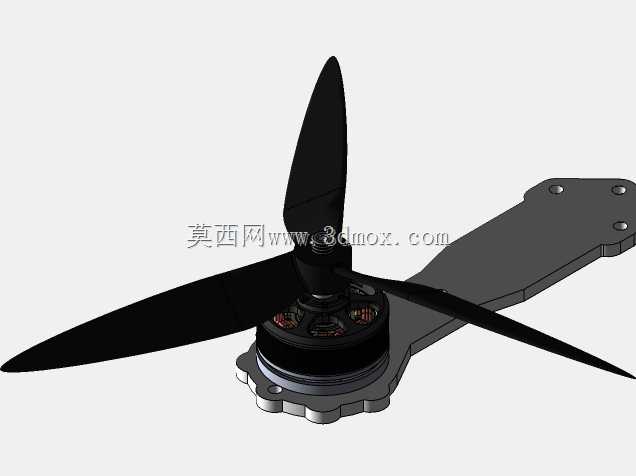

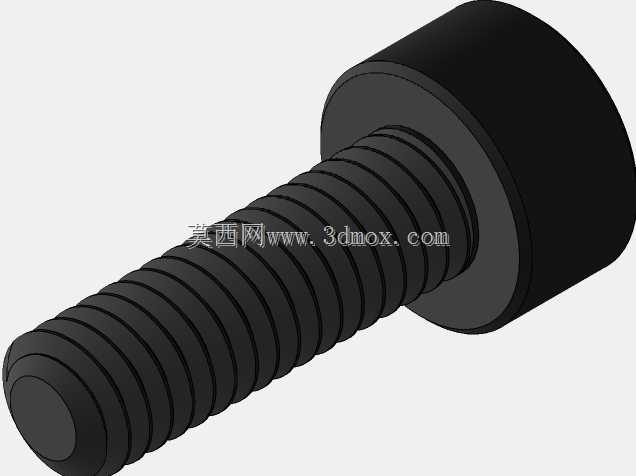

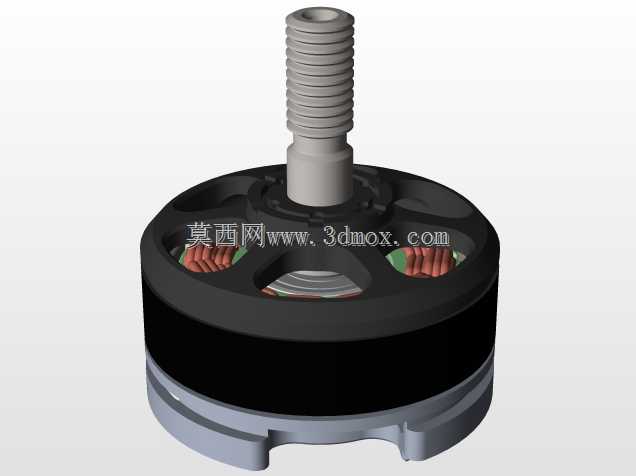

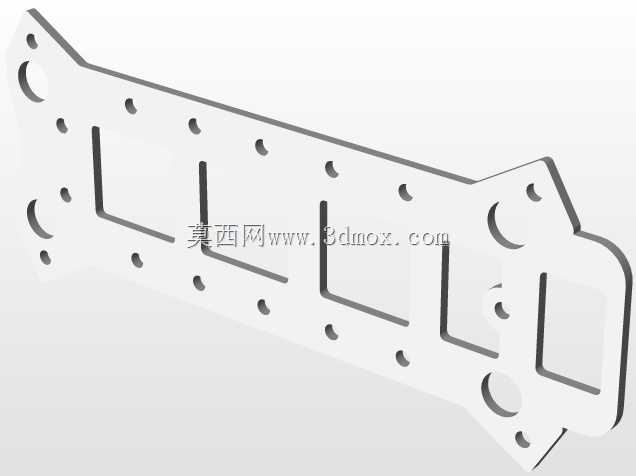

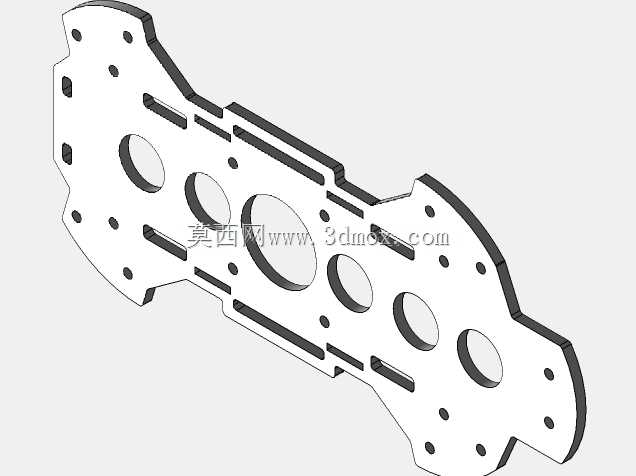

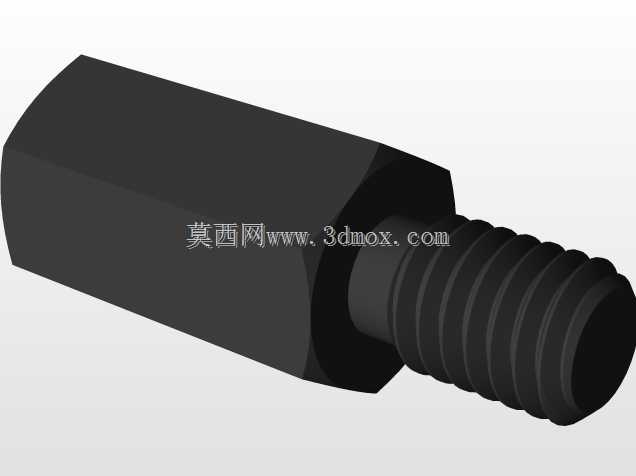

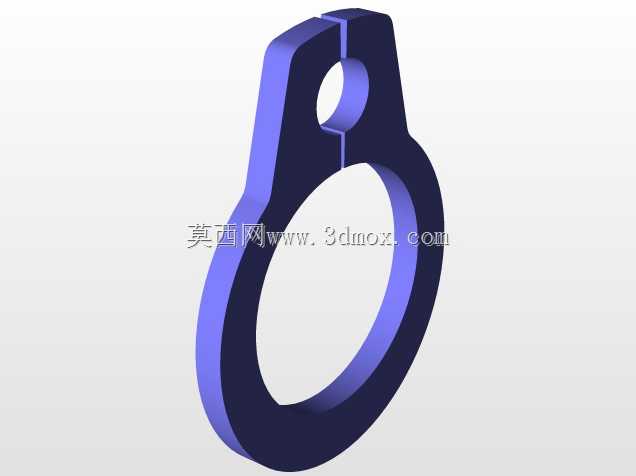

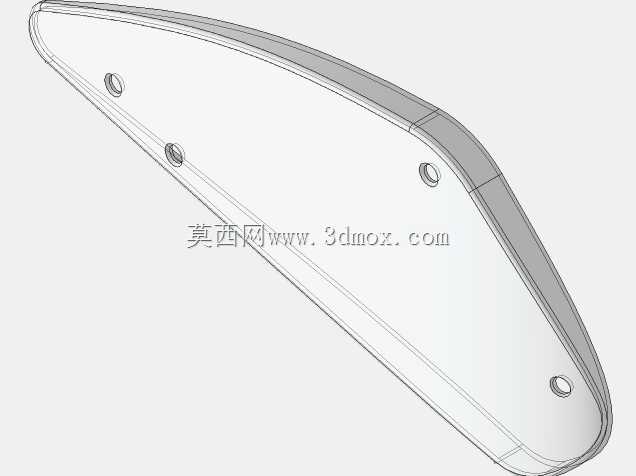

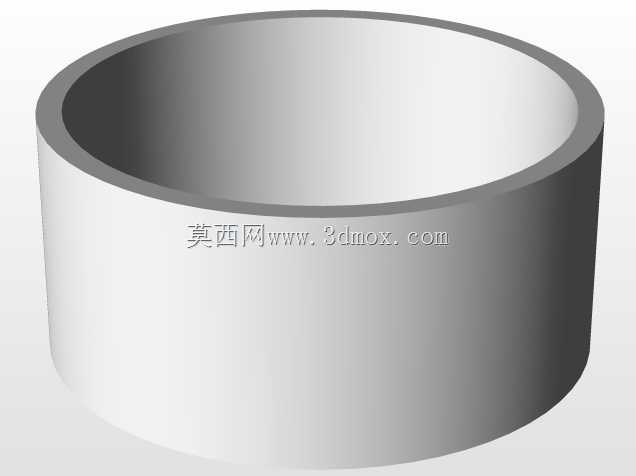

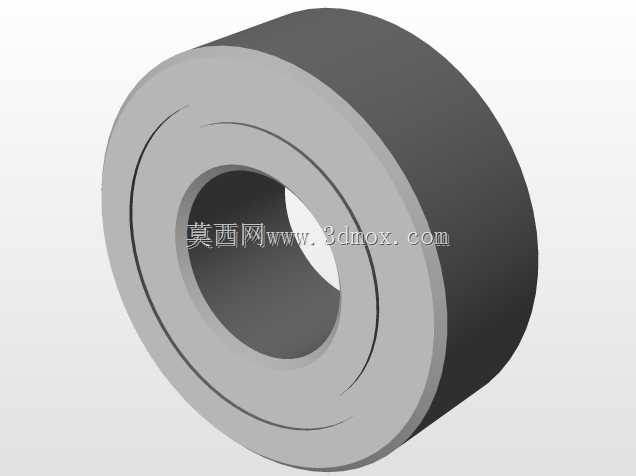

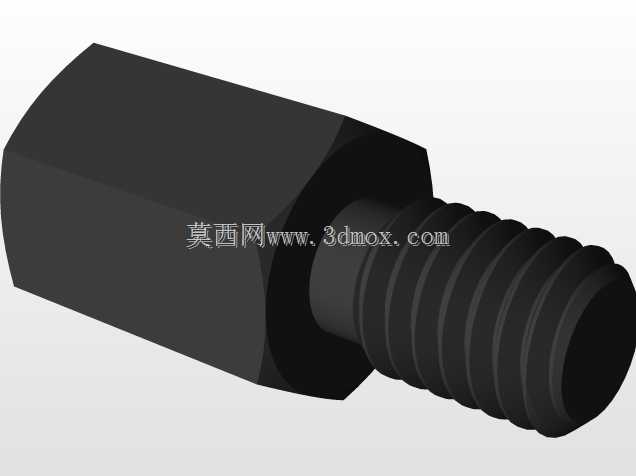

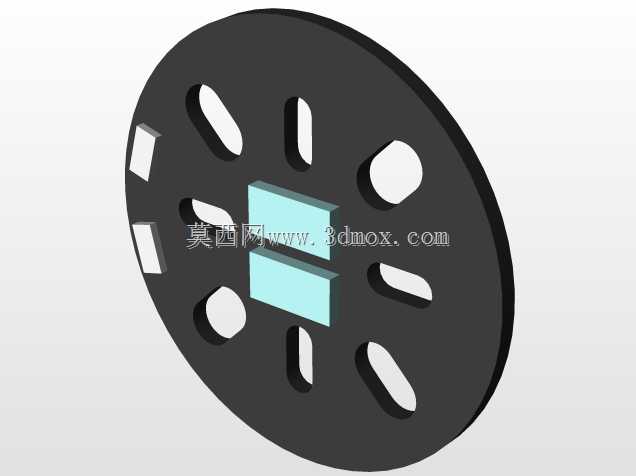

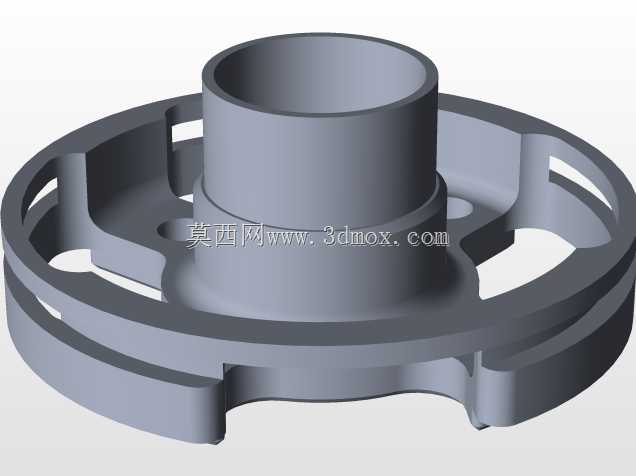

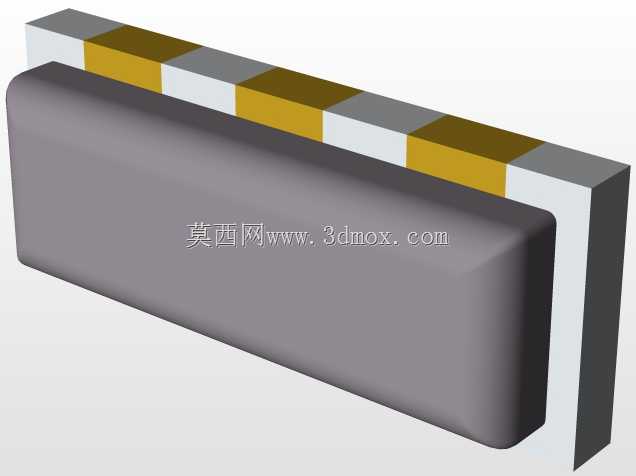

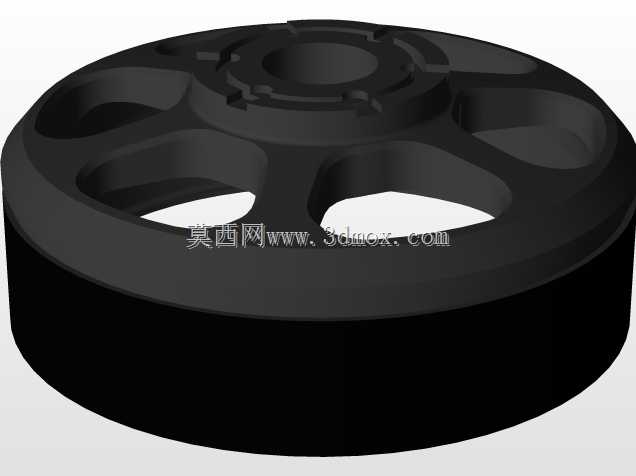

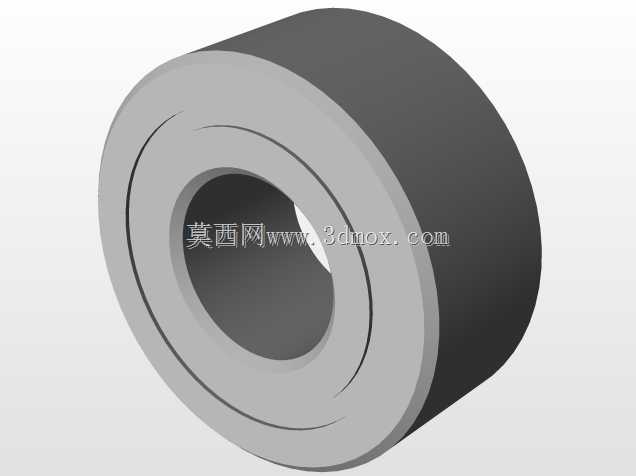

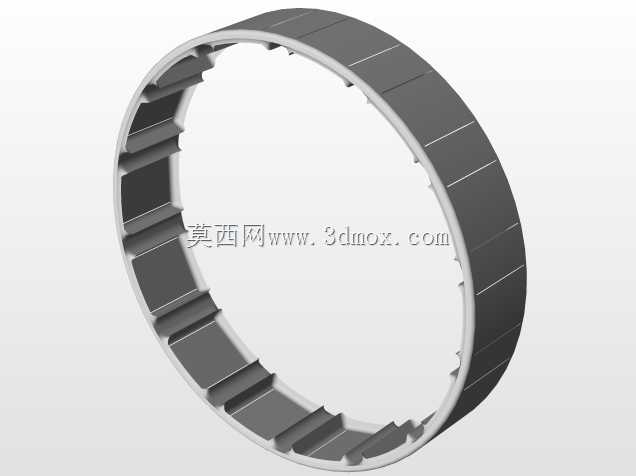

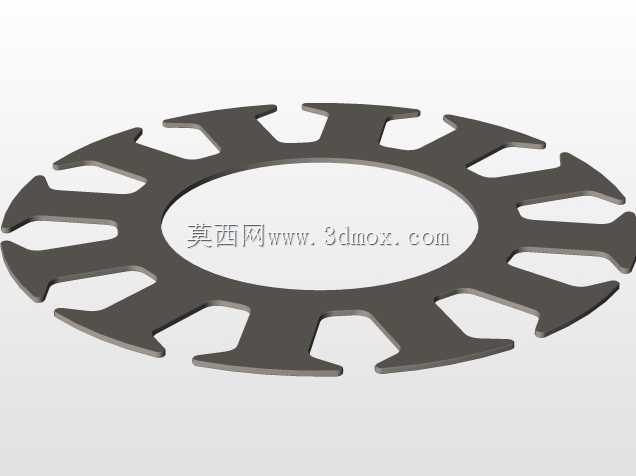

　　这款跨轴距270mm级别的四旋翼载具结构，在小场地航拍、室内巡检、近距测绘场景下的适配性表现突出，区别于大轴距重载机型的笨重，也比微型牙签机的抗扰能力更强，刚好卡在便携性与负载能力的平衡点上。整机机架采用上下分层的板件叠加结构，核心承力板选用碳纤维复合板材加工，机臂与中心板的连接位置做了嵌入式定位槽设计，装配时不需要额外打胶定位，靠螺丝锁紧即可实现机臂的角度固定，日常炸机后更换机臂的操作能在三分钟内完成，不需要重新校准整机的动力同轴度。机臂末端的电机安装座预留了标准M3螺纹孔位，适配2204、2206级别的外转子无刷电机，安装孔距兼容16mm与19mm两种主流规格，螺旋桨采用5寸三叶桨的适配设计，

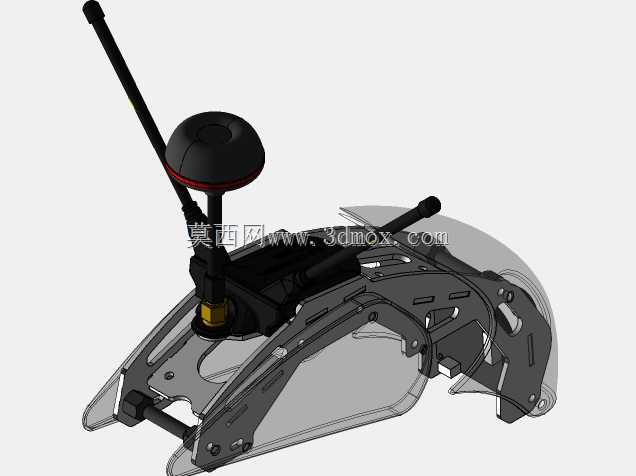

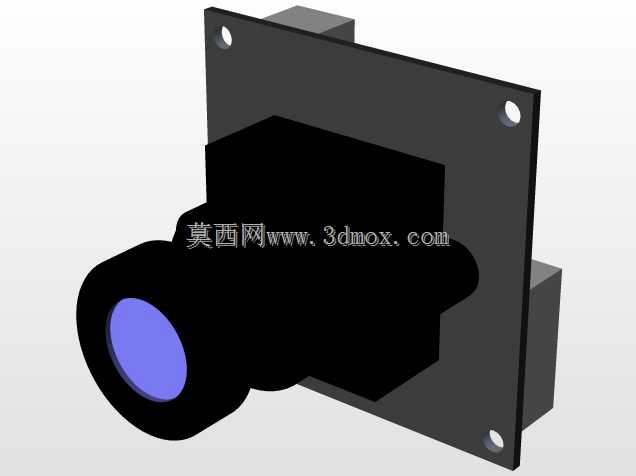

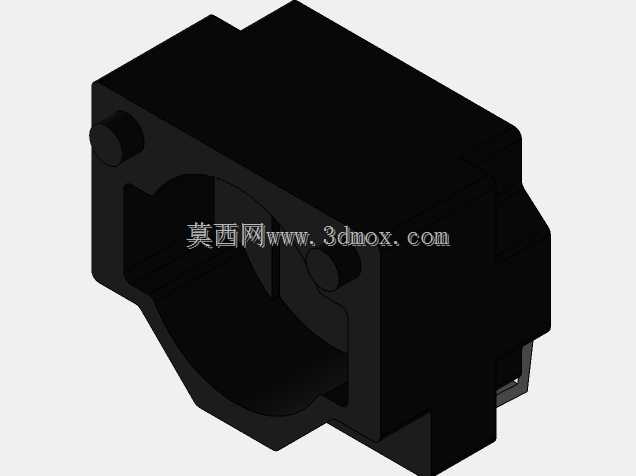

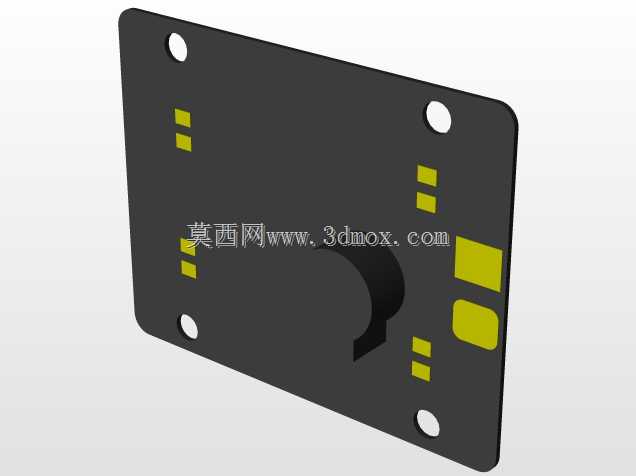

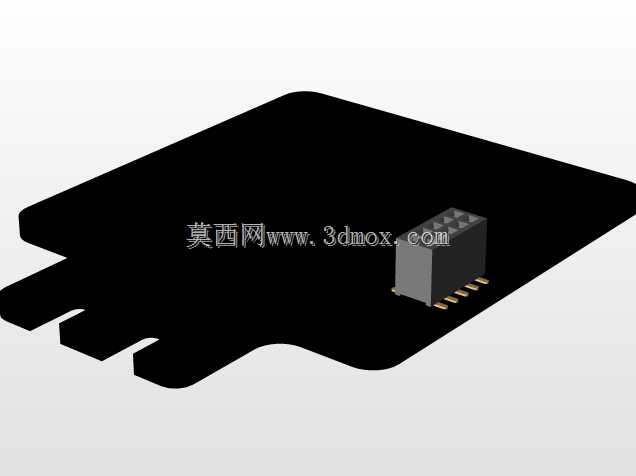

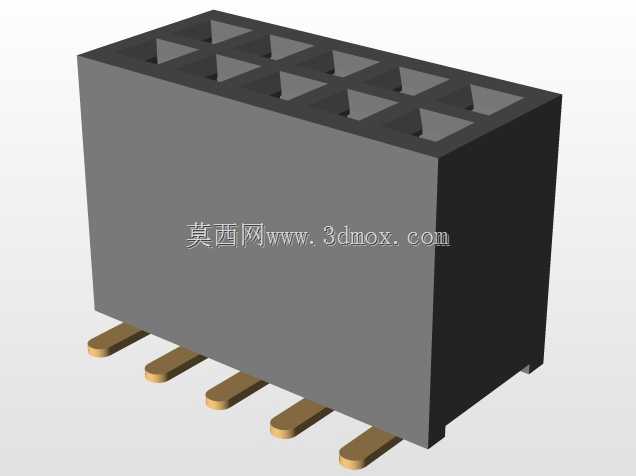

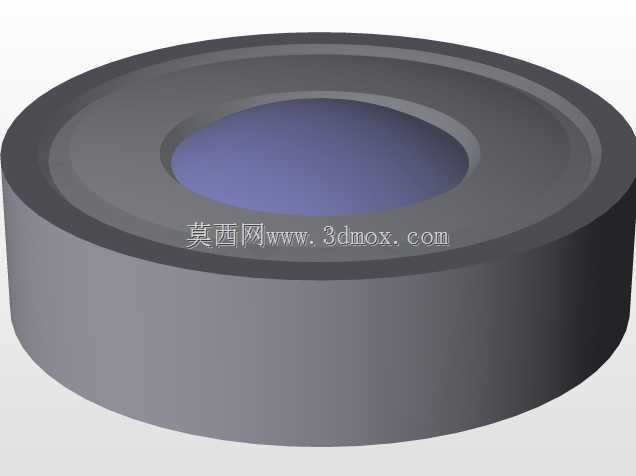

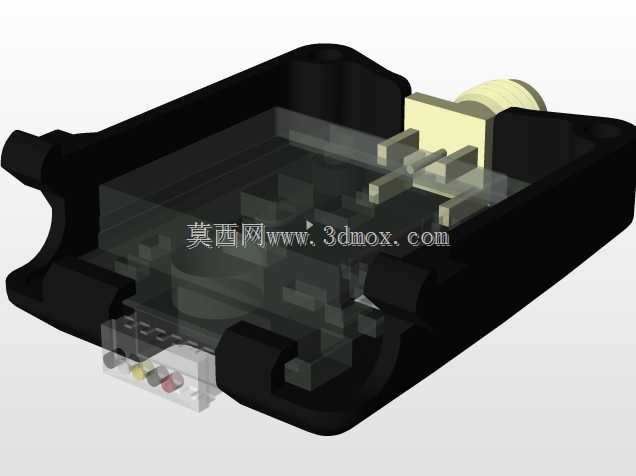

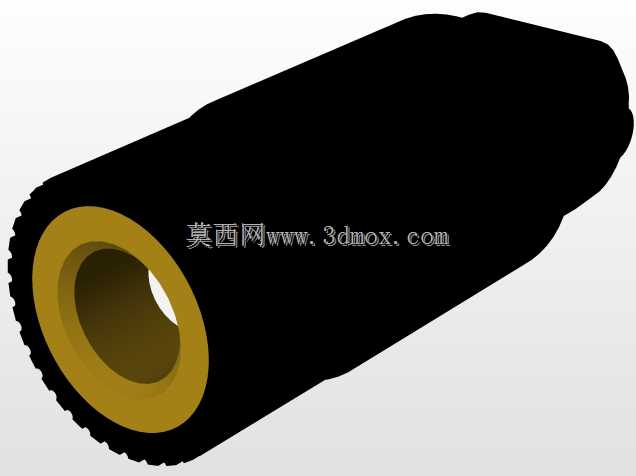

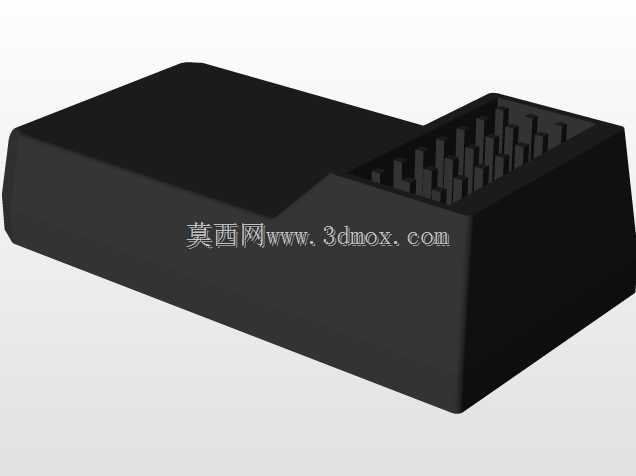

　　桨尖到中心板的安全间隙留足了12mm，大机动动作时不会出现桨叶刮碰中心板上挂载设备的问题。顶部的GPS安装座采用独立减震结构，通过四个硅胶减震球与中心板隔离，能过滤掉电机转动带来的高频振动，避免飞控的姿态解算出现漂移，GPS天线的安装位置高出整机最高处25mm，不会被碳纤维板或者电子设备的电磁信号遮挡，搜星速度比贴板安装的结构快近一倍。机身前部预留了19mm宽度的摄像头安装位，支持角度0到45度的无级调节，固定位置做了齿形防滑结构，飞行过程中不会因为气流冲击或者机动动作出现摄像头角度偏移的问题。飞控安装位位于中心板的中层夹层，四周预留了足够的走线空间，电调的信号线、电池的供电线、图传的馈线都能顺着机臂的走线槽规整布置，

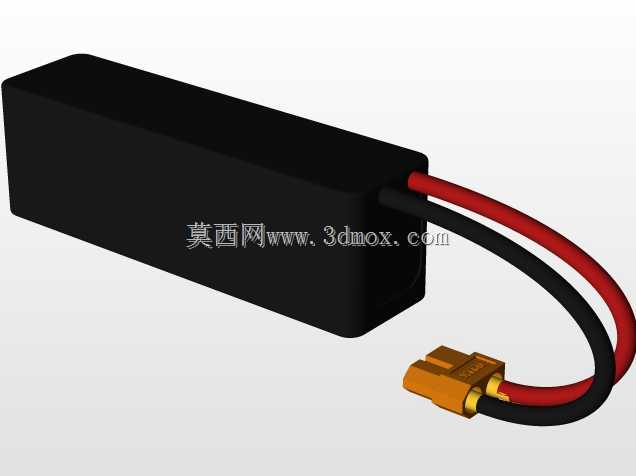

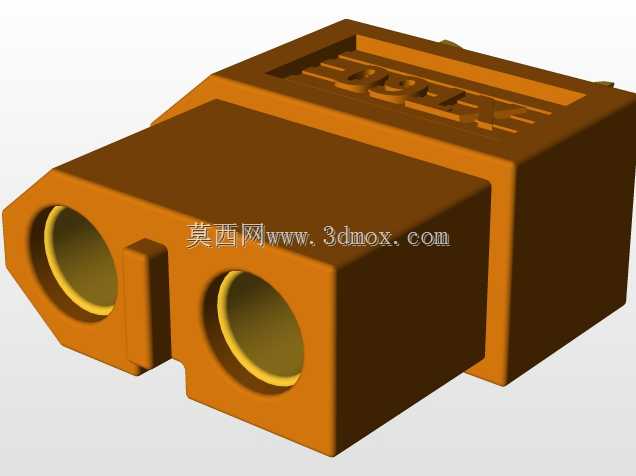

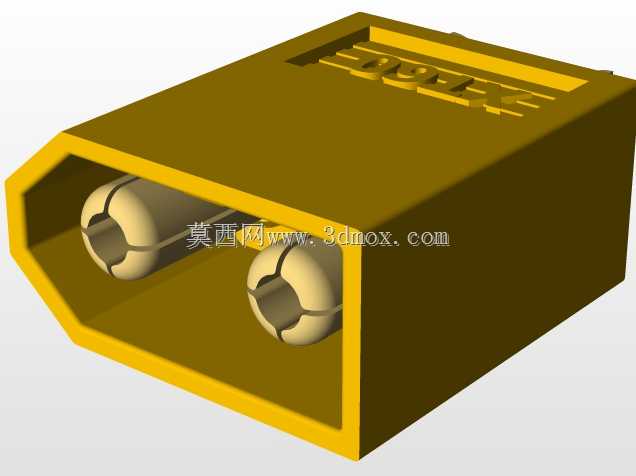

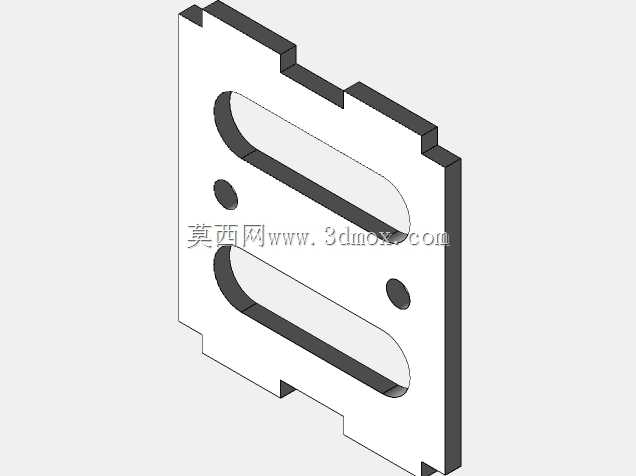

　　不会出现线材外露被桨叶打到的风险。电池安装位在机身底部，采用绑带固定的方式，兼容3S到4S规格的锂聚合物电池，电池仓的前后限位块做了可调节设计，能根据不同容量电池的重心位置调整固定点位，保证整机起飞时的重心落在四个旋翼的几何中心位置，降低飞控的姿态修正负担。整机的起落架采用轻量化的尼龙注塑件，高度留足了30mm，既能在降落时缓冲冲击，也给底部挂载的运动相机或者光流模块留出了足够的安装空间，不会出现挂载设备蹭地的问题。从结构强度校核的角度看，每个机臂的根部都做了加厚处理，能承受单个电机最大拉力1.5倍的冲击载荷，正常做横滚、俯仰等大机动动作时不会出现机臂形变的问题，中心板的叠层结构把所有电子设备都包裹在两层碳板之间，

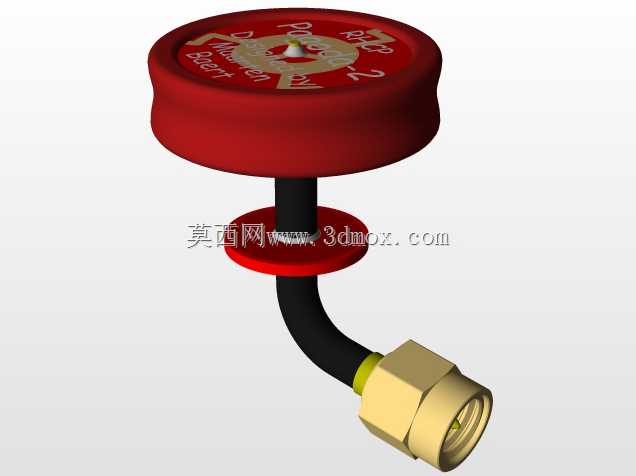

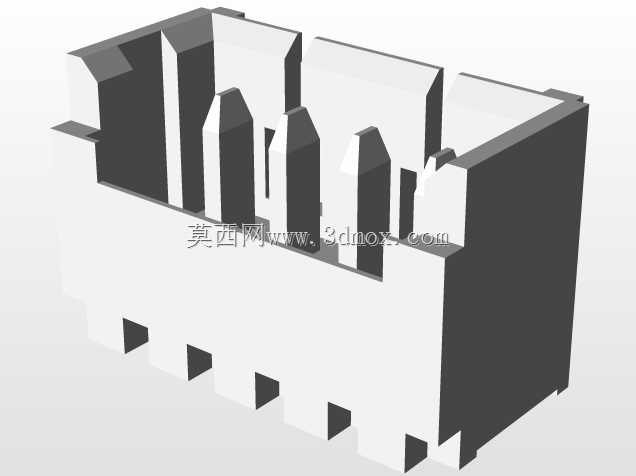

　　轻度碰撞时能直接靠碳板吸收冲击力，不会直接损坏飞控、图传这类核心电子部件。走线槽的位置特意避开了螺丝锁紧位，装配时不会出现螺丝压线导致的短路隐患，所有的过孔位置都做了倒角处理，线材穿过时不会被碳板的锐边割破绝缘层。在实际作业场景中，这款结构的机型既可以搭载轻量化的可见光摄像头做室内管廊巡检，穿过直径80cm的管道入口完成内部影像采集，也可以搭载小型的气体检测模块做厂区的低空环境监测，270mm的轴距刚好能在普通的楼道、厂房隔间里灵活穿梭，不会因为尺寸过大出现磕碰。对比同级别其他机型的结构，这款设计把所有的外接接口都集中在机身的后侧，换电池、调参的时候不需要翻转机身，插拔线材的操作空间更充足，日常外场作业的准备时间能缩短不少。机臂的折叠结构没有采用常见的铰链式设计，而是靠快拆螺丝实现固定，虽然折叠步骤多了两步，但不存在铰链磨损后的虚位问题，长期使用后机臂的角度精度不会出现衰减，不需要频繁校准动力的水平度。顶部的GPS支架还预留了数传天线的安装位，不需要额外加装固定座就能把数传天线竖装在机身最高处，信号遮挡的问题能得到有效缓解。
