跨域作业水空两用微型潜飞航行器结构

　　做跨介质微型航行器结构设计快八年，经手的水空两用方案不下二十个，这套潜飞微型航行器的结构逻辑，是少有的能把水空两域的性能矛盾平衡到可落地程度的设计。先从实际作业场景说，这类微型跨域设备的核心需求，从来不是实验室里的参数好看，而是能在近岸浅水区、内陆湖泊、沼泽湿地这类常规无人机没法降落、常规水下潜器没法快速转场的区域完成作业——比如近岸水体的断面采样，常规多旋翼无人机没法在水面稳定停留采样，带浮筒的固定翼又没法潜入水下完成表层以下的水样采集，小型无人船转场速度慢，遇到芦苇荡、浅滩拦阻根本没法通行，这套潜飞结构刚好补上了这个场景缺口。

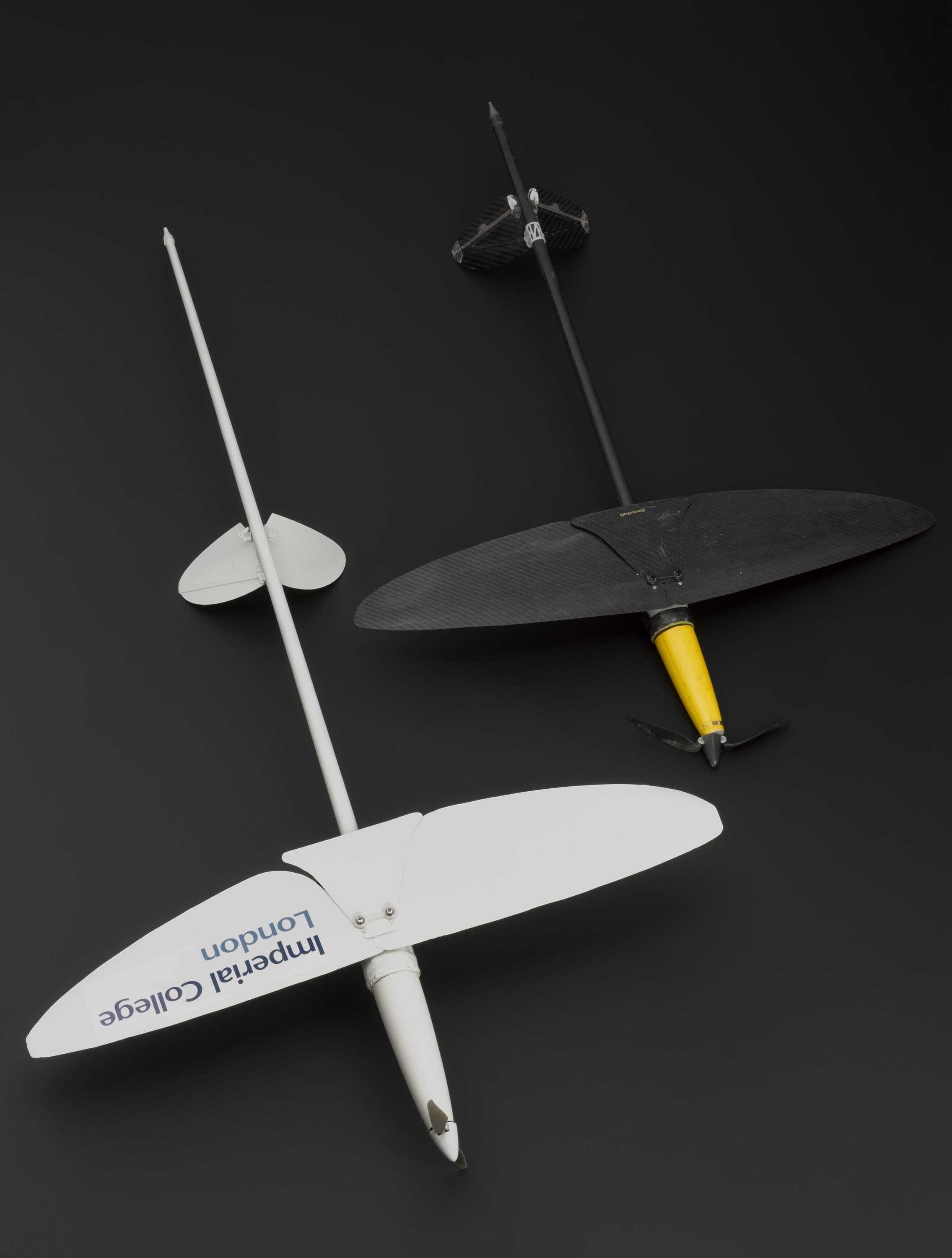

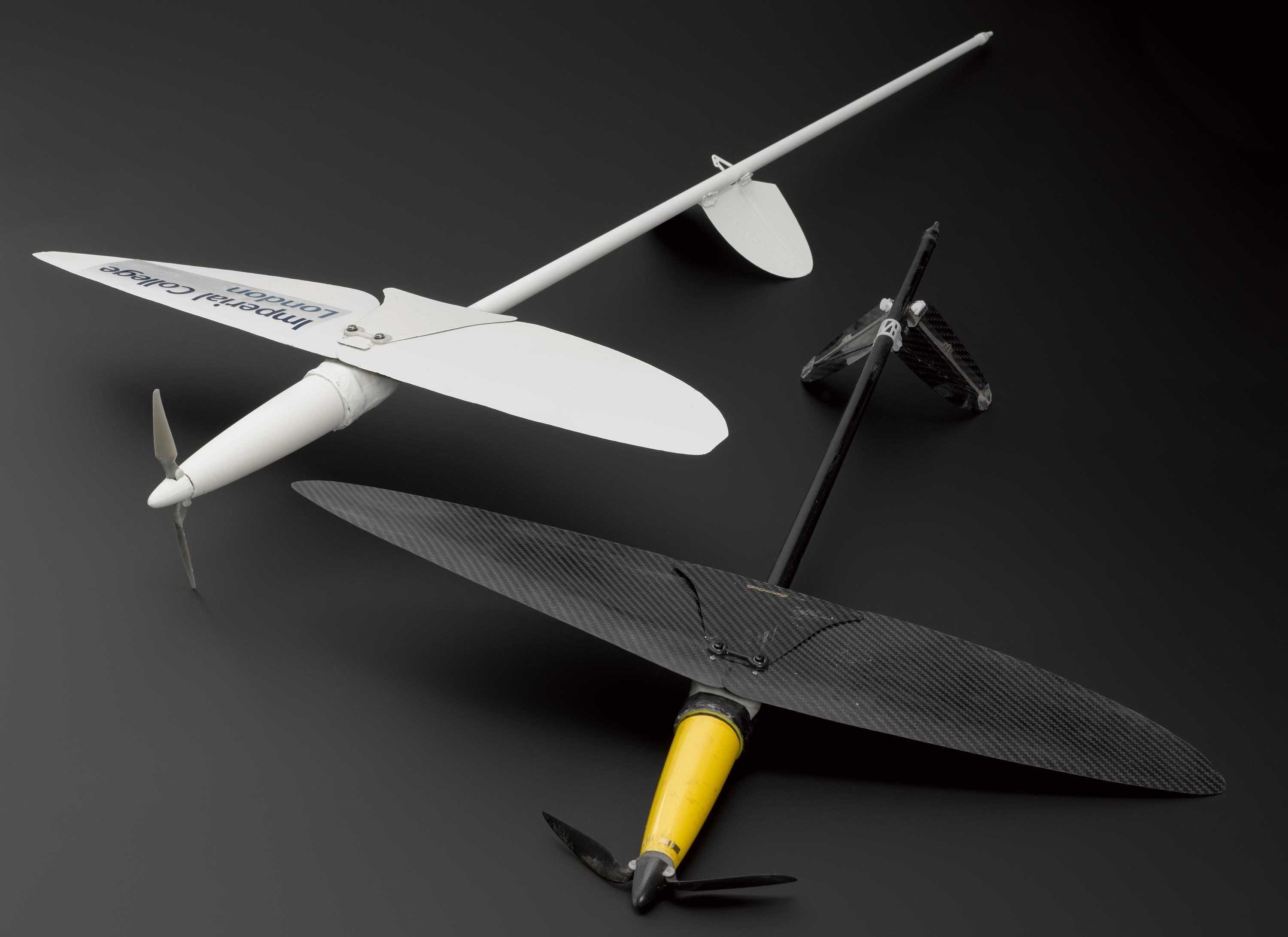

　　从功能特性上拆解，这套结构没有用复杂的变形机构来适配水空两种介质，反而走了极简结构路线，这点在微型设备上尤其重要——尺寸越小，结构重量的冗余度越低，每多一个活动舵面、多一套传动机构，不仅会增加死重，还会提升进水故障的概率。整机的翼面分两种构型，一种是轻质泡沫加覆膜的高升力翼型，用于空中低速巡航阶段，翼型的相对厚度控制在12%左右，展弦比拉到接近12，就是为了在极低的巡航速度下维持足够的升阻比，毕竟微型动力组的功率上限摆在那，要留足够的功率余量给入水和出水的过渡阶段。另一种是碳纤维铺层的小弦长翼面，翼型相对厚度压到6%，是为了水下潜航阶段降低水阻，毕竟水的密度是空气的八百多倍，空中适用的厚翼型在水里会产生极大的阻力，直接把动力输出耗空。

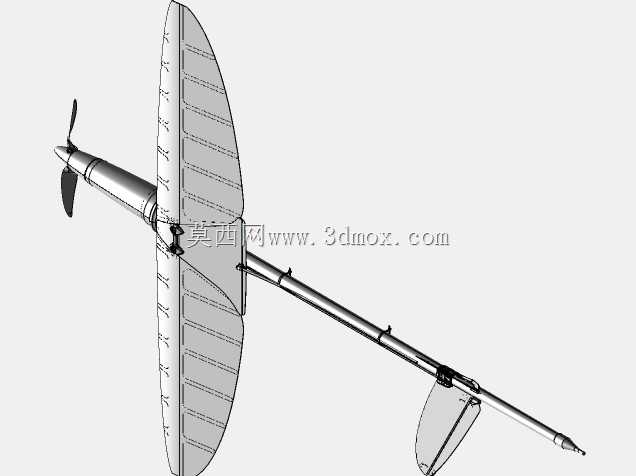

　　说回设计思路的细节，整机的重心配平是绕着水空转换的临界状态做的，常规固定翼无人机的重心一般落在翼弦的30%到35%位置，满足空中静稳定需求，但这套结构把重心往前移到了翼弦22%的位置，就是为了入水俯冲阶段能靠自身重力快速完成姿态调整，不需要打大角度升降舵就能顺利切入水面，避免在水面弹跳失速。机身头部的螺旋桨做了可折叠设计，空中巡航时桨叶靠离心力甩开维持拉力，入水后桨叶自动折叠贴紧机头整流罩，减少水下潜航的阻力，同时避免桨叶在水下撞击杂物断裂。尾翼的布局用了高置平尾加单垂尾的结构，平尾的安装位置高出主翼平面120mm，一方面是空中飞行时避开主翼的下洗气流，提升舵面操纵效率，另一方面是在水面滑行阶段，平尾不会被水面溅起的水流覆盖，保证出水爬升阶段的舵效。

　　再讲外形尺寸和安装边界的工程细节，整机组装完成后的翼展控制在780mm，机身总长620mm，这个尺寸是经过多轮迭代卡出来的：翼展再大，空中巡航的诱导阻力确实会降，但入水时的冲击载荷会直接作用在翼根位置，碳纤维翼根的铺层要从3层加到6层才能满足强度要求，直接多了12g的重量，对于起飞总重只有210g的微型设备来说，这个重量占比已经到了会影响续航的程度；翼展再小，空中的升阻比会掉到8以下，巡航电流会从1.2A升到1.8A，同样的电池容量下，空中续航直接砍三分之一。机身的最大直径是38mm，刚好能塞下2S的微型锂聚合物电池、3A的无刷电调、2.4G的微型接收机，还有一个5g的舵机控制升降舵，方向舵直接靠翼面的气动差动来实现，省掉了一个舵机的重量和安装空间。机身的水密结构没有用复杂的密封圈，而是在机身对接处做了3mm宽的止口，配合低粘度的硅脂密封，安装时只要把前后段机身对准止口插到底，就能满足1.5m水深的水密要求，不需要额外打螺丝或者做卡扣，野外作业时更换电池的时间能控制在30秒以内，这点对于外业采样来说非常实用。

　　水下潜航阶段的动力不是靠头部的空气螺旋桨，而是靠机身尾部的一个微型水下推进器？不对，仔细看结构就会发现，这套设计的巧思在于，头部的无刷电机是双工况适配的，空中飞行时带动大直径空气桨，入水后空气桨折叠，电机轴通过一个简单的离合结构带动尾部的小直径水下螺旋桨，不需要额外加第二套动力组，直接省掉了一个电机和对应的电调重量。翼身对接的位置做了快拆结构，主翼和机身的对接用了两根2mm的碳杆作为定位销，不需要螺丝固定，外业携带时可以把主翼拆下来，整个设备能塞进一个300mm长的便携包里，不需要专门的航空箱运输。起落结构没有用常规的轮式起落架，而是在机腹位置做了一个弧形的滑橇，一方面是在水面降落时能分散冲击力，避免机身直接拍在水面上撞裂整流罩，另一方面是在硬地面应急降落时，滑橇能起到缓冲作用，不会磨坏机身底部的蒙皮。

　　做结构校核的时候，翼根的弯曲载荷是按空中6m/s的垂直突风、加上入水时1.5倍的冲击载荷算的，碳纤维护翼的铺层用了0.1mm厚的3K斜纹碳布，铺层方向是0度和90度交错，既满足了弯曲强度要求，又有足够的扭转刚度，不会在高速俯冲的时候出现翼面颤振。机身的材料用了7075铝合金的薄壁管作为承力主梁，外面包了轻质的泡沫整流层，重量轻，就算撞到水面的枯枝或者芦苇杆，主梁也不会变形，泡沫层就算撞凹了，外业的时候用点胶水就能临时修补，不影响后续飞行。很多刚接触跨域航行器的工程师会想着把功能堆得越全越好，比如加摄像头、加采样泵、加图传，但这套结构的核心逻辑是先把平台的可靠性做足，所有的安装接口都做了标准化预留，机腹位置有一个M3的螺纹安装孔，预留了15g的载荷余量，用户可以根据自己的作业需求加装对应的功能模块，不需要改动主体结构，这点对于二次开发来说非常友好，毕竟不同的作业场景需要的载荷完全不一样，把平台的基础飞行、潜航性能做扎实，比预装一堆用不上的功能要实用得多。
