带弹簧复位结构的把手式锁闭铰接机构

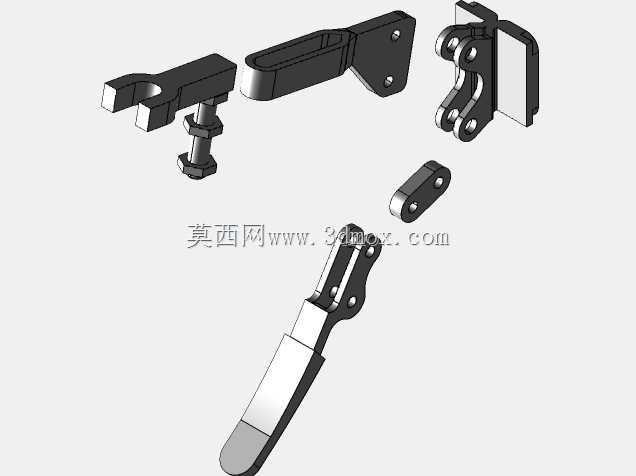

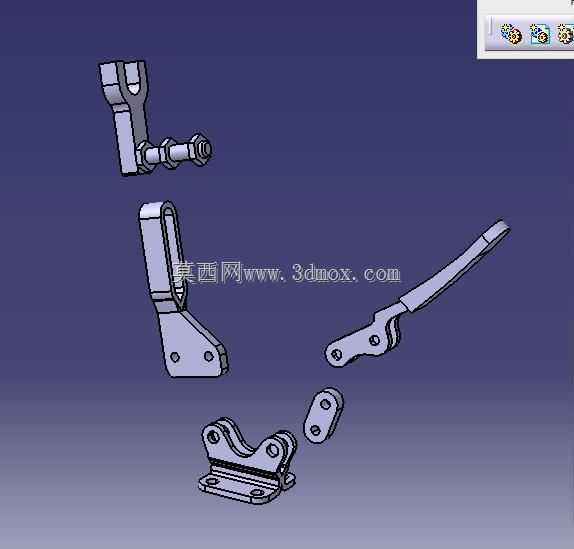

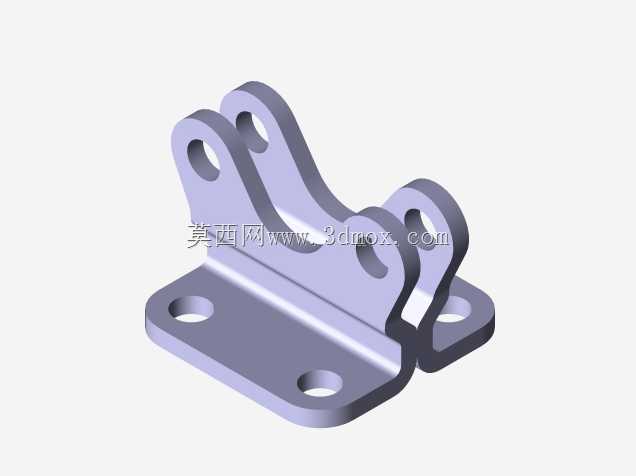

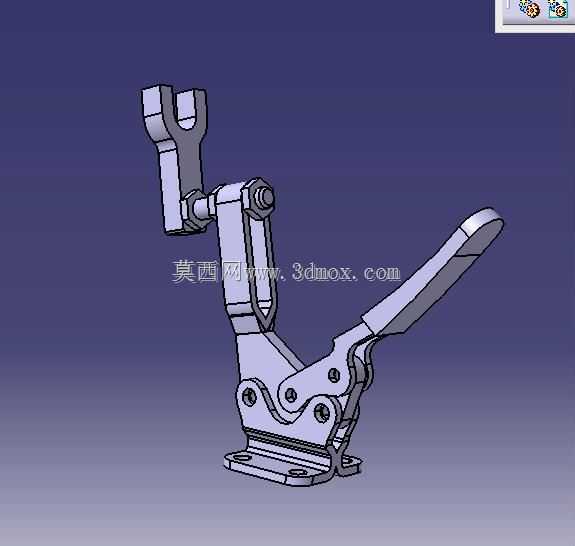

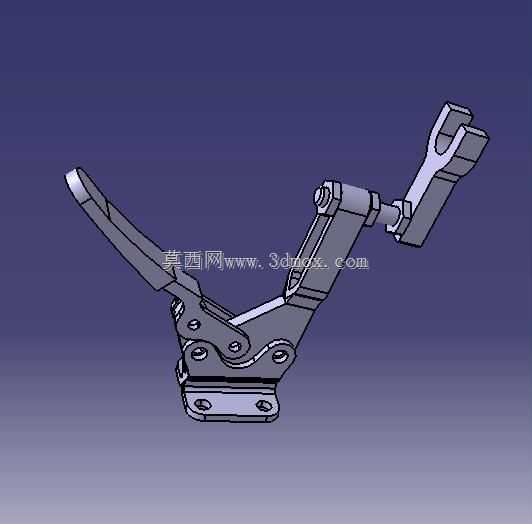

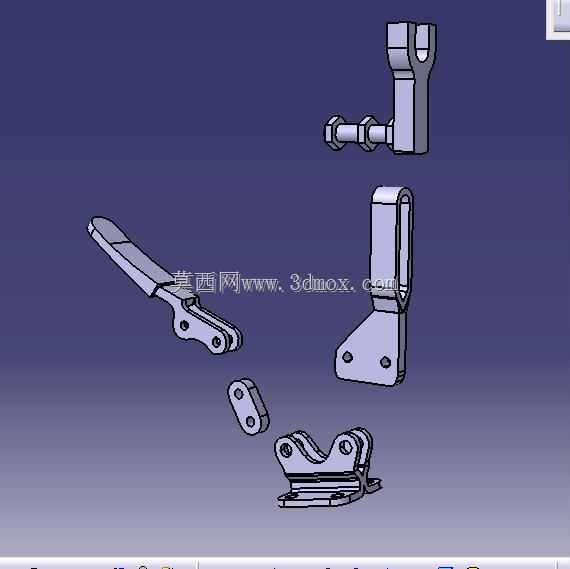

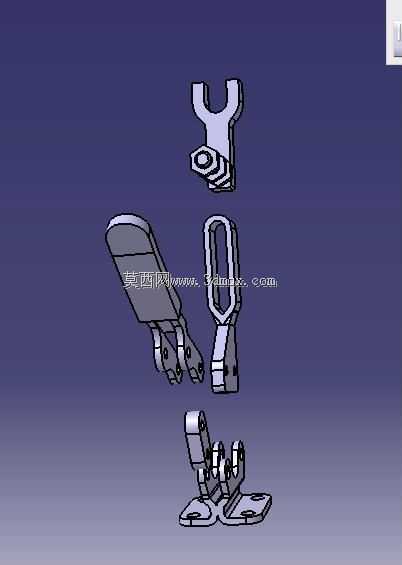

　　该类带弹簧复位的把手式铰接锁闭机构，常应用在需要快速开合、可靠锁止且操作频次较高的工业设备舱门、小型工装夹具、特种车辆侧舱盖板以及商用厨电密封门等场景中，核心作用是通过单步扳动操作完成解锁与开启动作，松手后依靠内置弹簧的预紧力自动带动把手复位到锁止位置，避免人工操作后忘记归位导致的锁闭失效问题。从结构设计逻辑来看，整个机构采用多连杆铰接的传动路径，底座作为整个构件的安装基准，通过底部的两个安装孔位可直接固定在安装基体上，安装时需要保证底座贴合面的平面度公差不超过0.1mm，避免铰接部位出现卡滞。扳动把手时，力通过中间的传动连杆传递到锁止端的叉形接头，叉形接头可卡入配套的锁扣卡槽内，当把手下压到锁止位置时，整个连杆机构会越过死点位置，

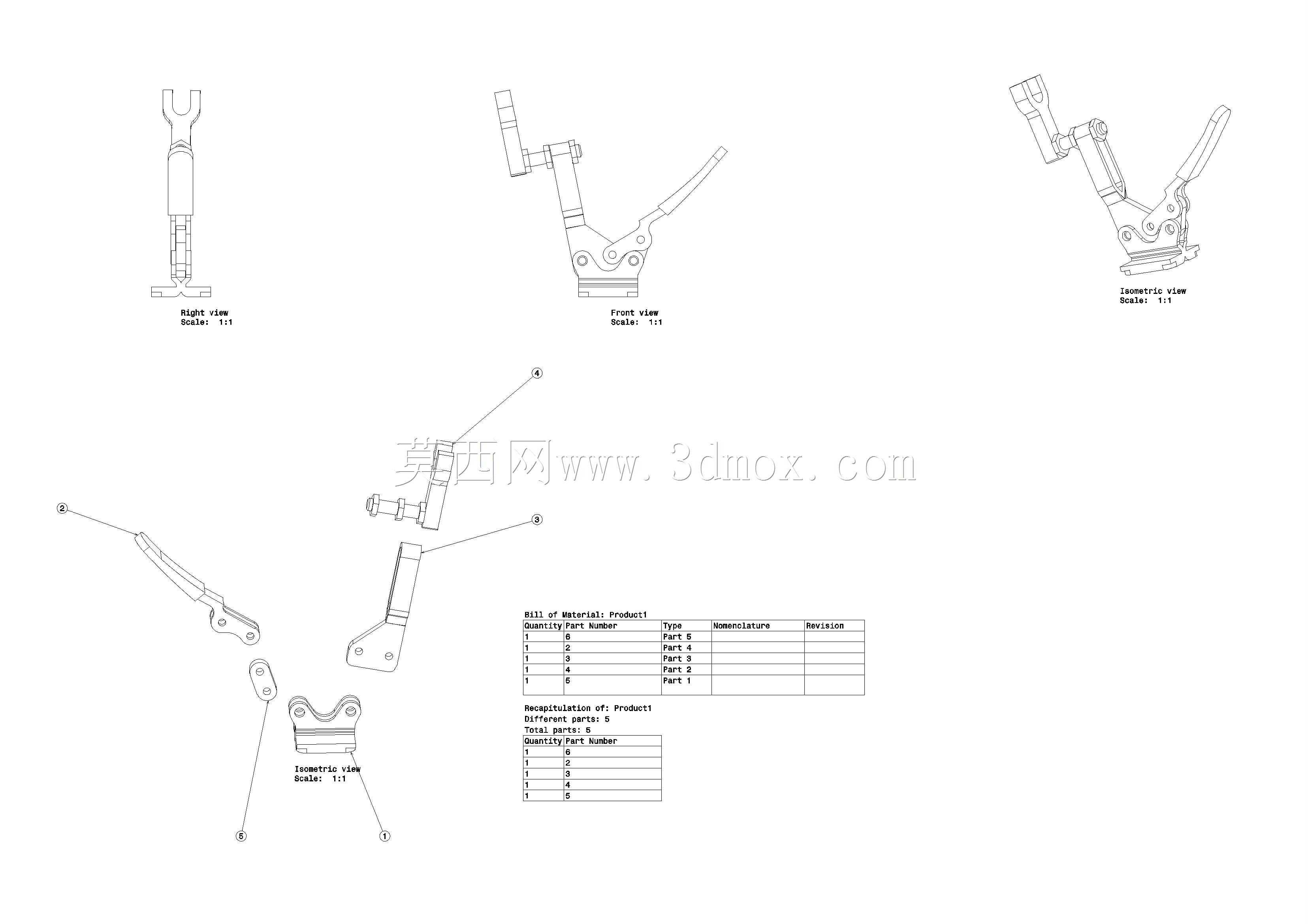

　　配合弹簧的拉力保持稳定的锁止状态，不会因为设备运行过程中的振动出现自行松脱的情况。弹簧的选型匹配是整个机构设计的核心环节，需要兼顾操作手感与锁止可靠性，弹簧刚度不能过大否则扳动操作需要的力过高，长期使用容易造成操作人员疲劳，刚度过小则无法提供足够的锁止预紧力，在受到外部冲击时可能出现锁止脱开的问题，设计时通常会将扳动力控制在15N到25N的区间内，适配多数成年人的手部施力范围。外形尺寸方面，整个机构在锁止状态下的总长度不超过120mm，底座安装孔的中心距为40mm，安装时需要在基体上预留至少80mm的转动空间，避免把手扳动过程中与周边结构发生干涉，锁止端的叉形接头开口尺寸适配直径8mm到10mm的圆柱形锁扣，

　　可根据实际使用场景调整叉头的开口深度来适配不同的锁合行程。铰接部位全部采用销轴连接，销轴与孔的配合选用间隙配合，公差带控制在H8/f7区间，既保证转动灵活无卡滞，又不会出现过大的晃动间隙，所有铰接位置在装配时需要涂抹低温润滑脂，降低长期转动带来的磨损，提升机构的整体使用寿命。在实际选型应用时，需要根据使用环境的防腐要求选择对应的表面处理工艺，普通室内干燥环境可采用镀锌钝化处理，在潮湿或者有腐蚀性介质的场景下，则需要选用304不锈钢材质加工，配合不锈钢弹簧，避免长期使用出现锈蚀导致的动作失效。该机构的操作逻辑符合人体工程学设计，把手的握持部位做了圆弧过渡处理，没有尖锐棱角，扳动时的施力方向与手部自然握持的施力方向一致，

　　不需要刻意调整手部姿势即可完成操作，在需要频繁开合的工位上使用，可有效降低操作的动作幅度，提升作业效率。不同于普通的搭扣锁结构，该机构的弹簧内置在铰接传动路径中，不会暴露在外部，避免了外部杂物卡入弹簧间隙导致的复位故障，同时整体结构的受力路径经过优化，锁止状态下的拉力全部通过连杆和底座传递，弹簧仅提供复位预紧力，不会承受外部的冲击载荷，大幅提升了弹簧的使用寿命，长期使用不会出现弹簧弹力衰减导致的锁止不牢问题。安装调试过程中，需要先将底座固定牢靠，再调整锁扣的安装位置，保证把手扳动到锁止位置时，叉头能够完全卡入锁扣，且整个连杆机构刚好越过死点，此时弹簧的拉力会将把手紧紧拉向锁止方向，不会出现松动间隙，调试完成后需要多次扳动测试，确认整个行程无卡滞、锁止可靠、复位顺畅，没有异常的摩擦异响。
