公制锥形M10螺纹攻丝丝锥结构设计

　　在机械加工的螺纹成型工序里，手用与机用丝锥是内螺纹加工最常用的切削刀具，这款针对M10×1规格设计的锥形丝锥，主要适配带锥度要求的公制内螺纹加工场景，常见于液压管路接头、密封螺纹连接副、需要过盈旋合的紧固螺纹工位，区别于普通直槽等径丝锥，其带锥度的切削段设计能在攻丝过程中逐步完成螺纹成型，降低单次切削的切削抗力，避免薄壁工件攻丝时出现螺纹滑牙、工件变形的问题。从实际加工的工况来看，这类锥度丝锥多用于小批量维修加工、装配现场的手动攻丝作业，也可适配钻床、攻丝机的低速机加工序，加工出的螺纹自带1:16左右的密封锥度，无需额外缠绕密封填料即可实现低压管路的静密封效果，在气动管路、小型液压阀块的螺纹加工中应用十分广泛。从结构设计逻辑来看，

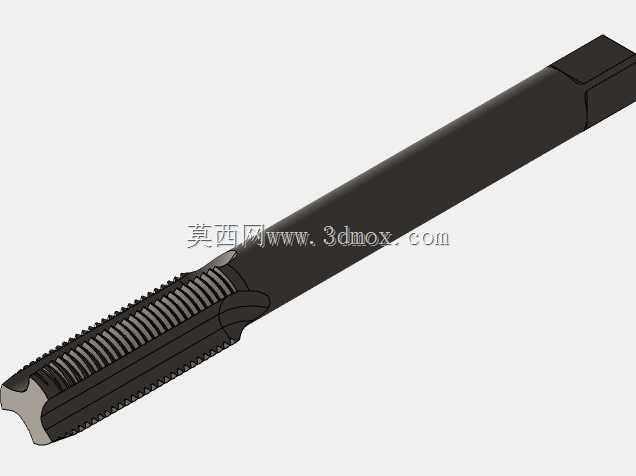

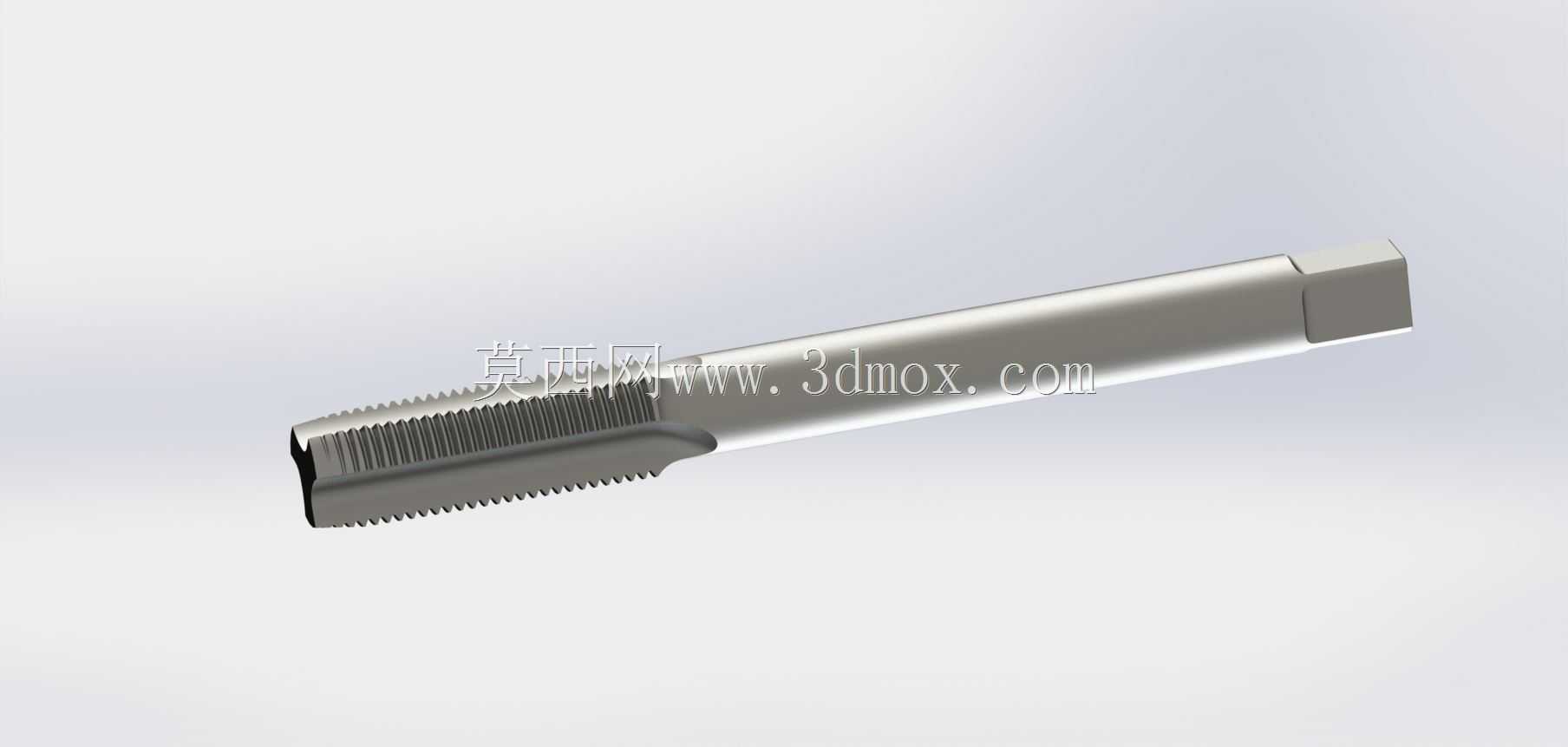

　　这款丝锥的工作段分为切削锥、校准段、柄部三个核心部分，切削锥部分沿轴向带有连续的锥度，每一圈切削齿的外径逐步递增，攻入工件时每齿的切削厚度控制在0.02-0.05mm区间，能有效分散切削力，即便是硬度在HB200以内的低碳钢、铜铝等有色金属工件，也能在手动攻丝时获得稳定的切削手感，不会出现突然扎刀、崩齿的问题。校准段的螺纹牙型完整，主要用于在切削完成后对已加工螺纹进行光整校准，保证螺纹的中径尺寸、牙型角符合公制螺纹的公差要求，避免出现螺纹通规不通、止规不止的精度问题。柄部采用方头设计，能和标准丝锥扳手的方孔实现无间隙配合，攻丝过程中传递扭矩时不会出现打滑、滚圆的问题，方头的尺寸匹配通用M10规格丝锥的夹持标准，

　　可直接适配市面上绝大多数手动丝锥扳手、机用攻丝夹头，无需定制专用夹持工装。从外形尺寸与安装边界来看，这款丝锥的总长度控制在常规手用丝锥的长度区间，切削段长度覆盖3倍螺纹公称直径的深度范围，可加工最大深度不超过25mm的锥形内螺纹，柄部直径小于螺纹小径，攻丝过程中柄部不会和已加工螺纹内壁发生刮蹭，能有效保护已加工螺纹的表面粗糙度。排屑槽采用直槽设计，加工塑性偏低的铸铁、铸铝工件时，切屑会沿直槽顺利排出，不会在槽内堆积刮伤螺纹表面，针对钢件加工的场景，直槽结构也方便操作人员在攻丝过程中频繁反转丝锥断屑，避免长切屑缠绕在丝锥工作段造成崩齿。在实际选型使用时，需要注意这类锥度丝锥的加工对象是带密封要求的锥管类公制螺纹，

　　不能用于普通等径紧固螺纹的加工，否则会出现螺纹旋合过紧、无法装配到位的问题；攻丝前需要匹配对应的底孔直径，底孔需带有和丝锥一致的锥度，或采用阶梯底孔设计，避免丝锥攻入时切削量过大造成丝锥折断。设计这类丝锥三维模型时，需要重点关注螺纹牙型的螺旋升角、切削齿的后角参数，保证每一圈切削齿都有合理的切削角度，校准段的中径尺寸需要严格符合公制螺纹的公差带要求，方头的对称度、柄部的同轴度也需要控制在合理公差范围内，才能保证后续加工出的实物刀具能满足实际切削使用要求。
