仿古木船配套3D打印大炮炮筒模型

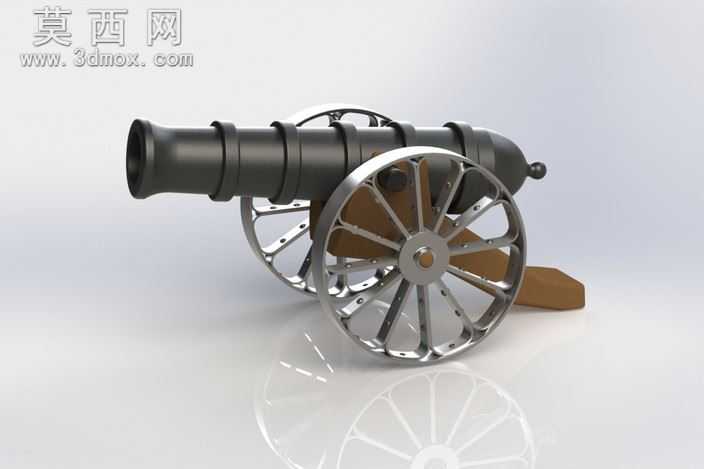

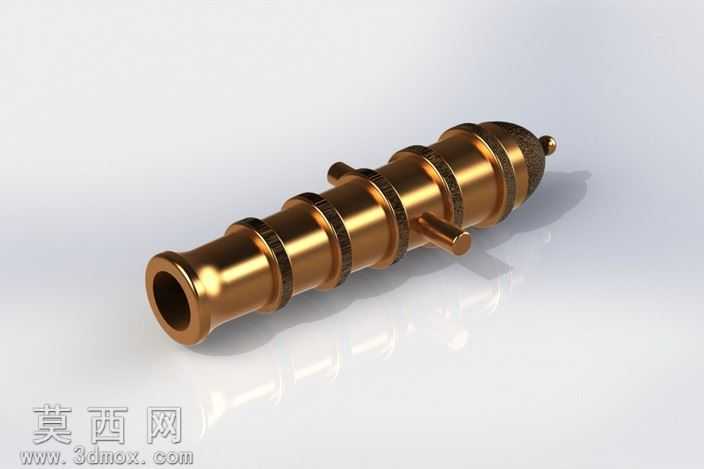

本模型为适配自制中国风木质帆船模型设计的仿古大炮炮筒，整体建模过程围绕还原老式前膛火炮的外观特征与3D打印适配性展开。建模初期先梳理古炮炮身的比例关系，确定炮口、炮膛段、加强箍、炮尾、固定耳轴的相对位置，以旋转凸台特征生成炮身基础筒体，在筒体表面等距添加环形加强箍结构，还原古炮为提升炮身强度设计的箍圈造型，同时在炮身中下部对称添加横向伸出的耳轴结构，该结构用于炮架上的炮身俯仰固定，建模时严格保证两侧耳轴的同轴度，避免后续装配出现卡滞问题。炮尾部分做圆润收束造型，还原老式铸铁炮的尾部封铸形态，炮口位置做略微外扩的敞口处理，内壁做平直的炮膛简化结构，兼顾外观还原度与3D打印的成型可行性，避免出现过小的悬空结构导致打印失败。材质设置上模拟老式铸铁炮的哑光黑金属质感，添加细微的颗粒质感与使用磨损痕迹，渲染时采用柔和的侧上方打光，突出炮身环形箍的层次结构与耳轴的立体形态，让模型整体呈现出厚重的古旧金属质感。设计过程中充分考虑FDM3D打印的工艺特性，所有转角位置均做微小圆角处理，避免打印时出现应力集中导致的层间开裂，炮身整体采用等壁厚设计，无需额外添加支撑即可完成打印，打印完成后可直接装配到木质船模的炮位上，耳轴结构可直接卡入预先制作的炮架卡槽中，实现炮身的俯仰角度调整。模型整体造型简洁规整，既还原了亚洲古船搭载的老式火炮的外观特征，又适配个人桌面级3D打印机的成型能力，适合手工制作木质帆船模型的爱好者作为配套配件使用，无需二次修整即可直接完成装配，整体结构无冗余特征，打印耗材利用率高，成型后结构强度足够满足静态船模的展示需求。
