IDSA赛事纪念金属标识立体结构设计

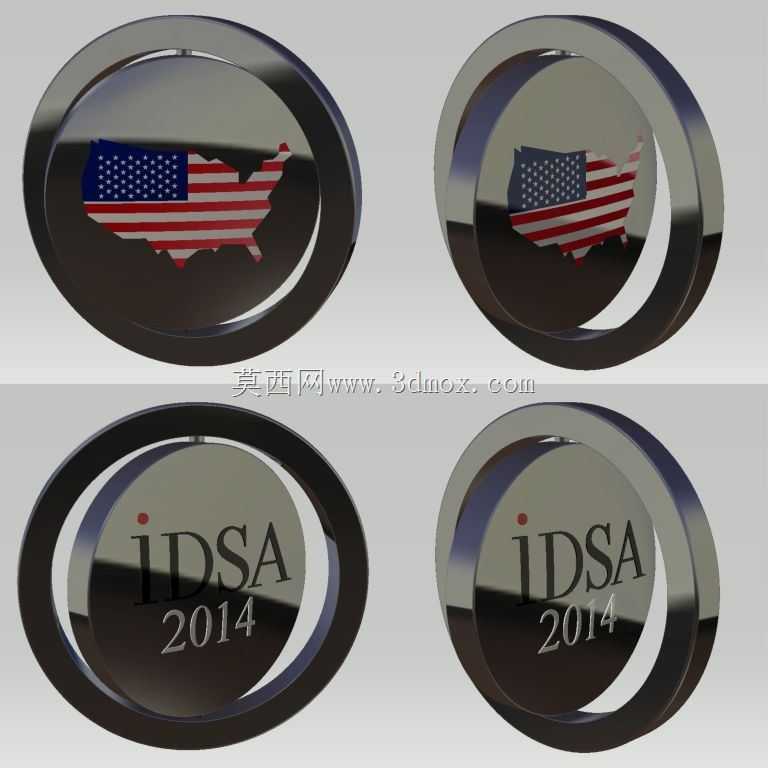

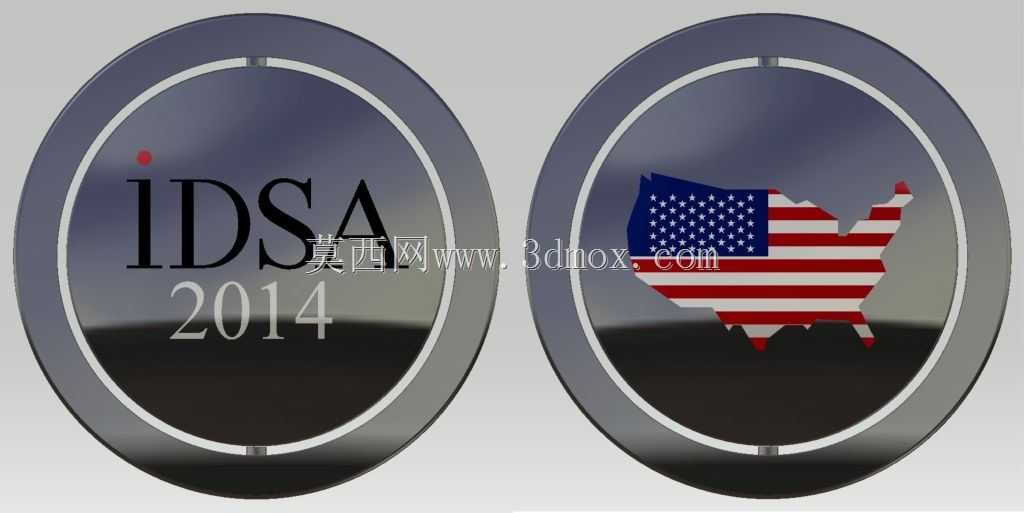

　　这款立体标识结构采用环形中空的对称式设计，整体为回转类金属质感构件，正反两面分别承载不同的视觉表达内容，一面为美国地图轮廓搭配星条旗图案，另一面为IDSA2014字样标识，可作为工业设计赛事的纪念摆件、展示挂件或活动专属标识构件使用。从实际应用场景来看，这类立体标识常布置在工业设计成果展的展台装饰区、行业交流活动的纪念礼品套装中，也可固定在获奖作品的展示基座上作为荣誉标识，区别于平面印刷的铭牌，立体结构的光影层次更丰富，在展厅射灯照射下能呈现出金属材质的明暗反射效果，强化视觉记忆点。设计过程中首先确定了环形外轮廓的比例关系，外圆与内孔的直径比控制在3:1.8左右，既保证环形边框有足够的厚度承载双面蚀刻或浮雕的图案内容，

　　又不会因为边框过宽显得整体笨重，内孔的通透设计也能减少整体用料重量，同时让光线可以穿过构件，在放置平面上投射出环形光影，提升展示效果。图案布局上，两面的核心视觉元素都布置在环形内圈的圆形平面区域内，图案边缘距离内圈平面的外沿预留了2mm左右的平整边框，避免图案延伸到环形弧面产生变形，保证正视角度下图案的完整辨识度。从安装边界来看，构件背面预留了直径3mm的沉头安装孔位，可适配M2.5的沉头螺丝进行固定，也可在环形侧壁预留挂孔搭配挂绳作为悬挂饰件使用，整体厚度控制在8mm，放置在桌面时不会因为过厚产生突兀感，悬挂状态下也不会因为过重导致挂绳变形。结构设计上采用了一体成型的建模思路，环形外沿做了R0.5的圆角过渡，避免尖锐棱边在搬运、

　　展示过程中划伤人员，两面的图案采用浮雕式结构，图案凸起高度控制在0.3mm，既保证触摸时有明显的凹凸触感，又不会因为凸起过高在堆叠存放时出现图案磨损的问题。材质表现上模拟了抛光金属的表面质感，表面粗糙度设置为Ra0.8，能清晰反射周围环境光影，和深色的图案填充区域形成明显的视觉反差，让标识内容在不同光线角度下都能清晰识别。这类立体标识的建模过程需要重点关注回转特征的同轴度，保证正反两面的图案中心与环形构件的回转中心重合，避免出现图案偏移的问题，同时环形侧壁的拔模角度控制在1度，若后续采用压铸或机加工工艺生产，能顺利完成脱模或装夹加工，减少生产环节的工艺难度。在实际展示场景中，该构件可单独放置在透明亚克力展示架上，也可多个相同构件成组布置在展台的主题背景墙前，利用金属表面的反射特性互相映衬，形成统一的视觉展示效果，区别于普通的平面宣传物料，立体结构的厚重感更能匹配工业设计赛事的专业属性，传递出精工制造的质感。
