改进型骨外固定夹持装置结构设计

　　在骨科临床创伤处置场景中，四肢长骨骨折后的非侵入式外固定需求长期存在，传统石膏固定存在透气性差、无法按需调整加压力度、换药观察创面不便等痛点，这款改进型外固定装置正是针对这类临床痛点完成的结构优化设计。从实际临床使用场景来看，该装置主要适配四肢长骨闭合性骨折、开放性骨折创面需定期换药处置、骨折术后对位调整等场景，无需在骨髓腔内植入固定髓钉，也无需大范围剥离骨膜组织，通过体外多点夹持配合穿骨固定针的方式，实现骨折断端的稳定对位固定，能最大程度保留骨折部位的血运条件，降低术后骨不连的发生概率。

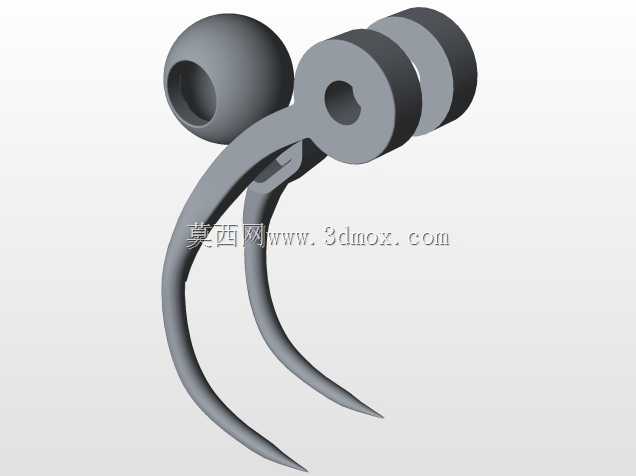

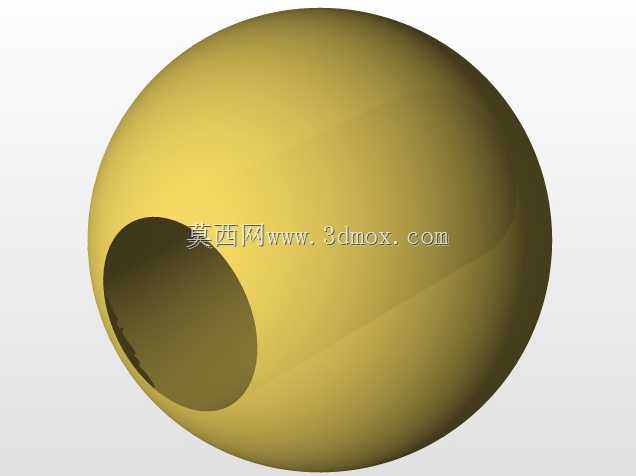

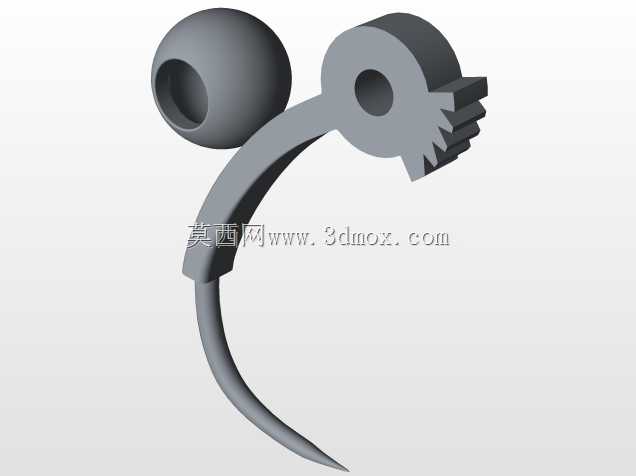

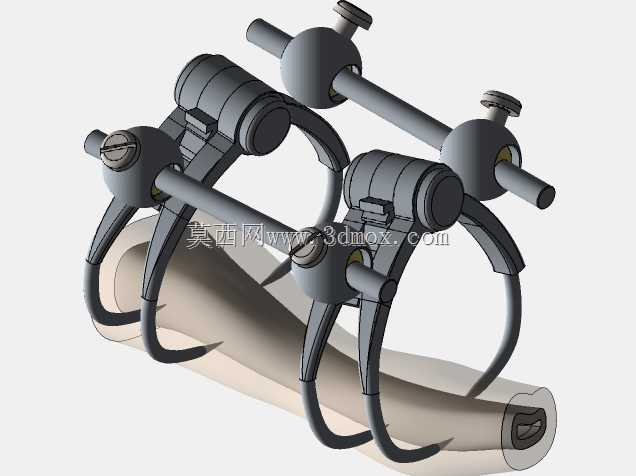

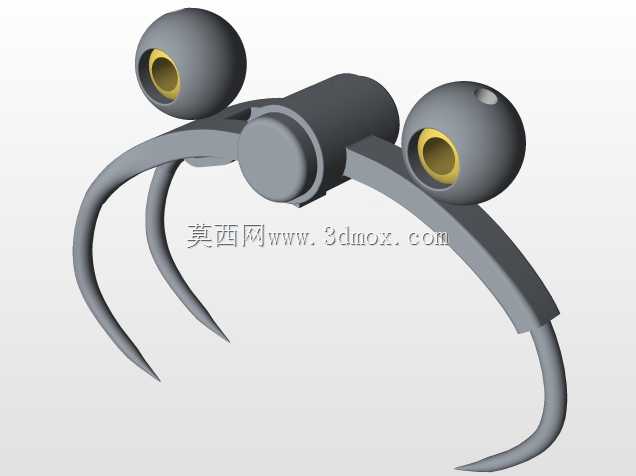

　　从功能特性层面拆解，整套装置采用多组环形抱箍配合可调向连接杆的组合结构，每组抱箍单元上集成了三个可独立调整位置的夹持爪，夹持爪末端设计为钝头圆弧结构，接触肢体侧可配套软垫，避免长期夹持造成局部皮肤压疮；每个夹持爪都可沿抱箍的环形导轨做周向位置调整，同时可沿径向调整伸缩长度，适配不同肢体周径、不同骨折位置的固定需求。连接各组抱箍的横向连接杆采用球铰锁紧结构，球头位置的锁紧旋钮可实现任意角度的姿态调整，当骨折断端存在成角移位、短缩移位时，可先松开对应位置的锁紧旋钮，调整抱箍之间的相对角度与间距，完成骨折断端的手法复位后再锁紧所有旋钮，实现稳定固定，相比传统单臂式外固定支架，该环形多爪结构的固定力学分布更均匀，可有效避免固定过程中出现的断端再移位问题。

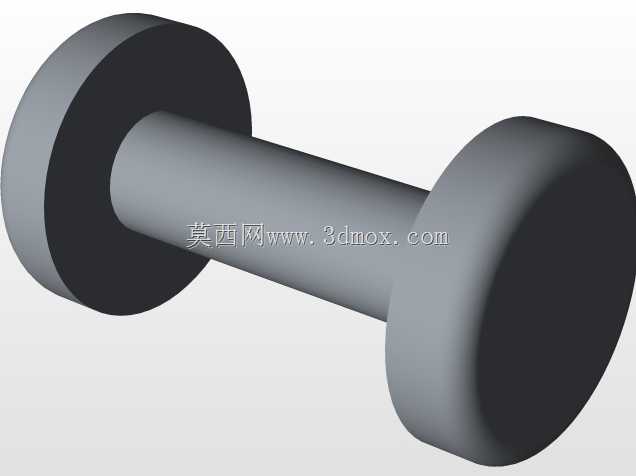

　　设计思路上，该装置优先考虑临床操作的便捷性与固定可靠性的平衡，所有锁紧旋钮都设计为大尺寸滚花结构，临床医师无需借助专用工具，徒手即可完成松紧调整，在急诊处置场景下可快速完成装置安装固定，缩短患者等待时间；抱箍主体采用分段铰接结构，可沿侧边的铰接点打开，安装时无需从肢体末端套入，可直接在骨折部位扣合后锁紧连接销，对于存在肢体肿胀、创面敷料包扎的患者，安装过程不会牵拉创面造成二次损伤。考虑到放射检查的兼容性，整套装置的金属部件都选用低密度铝合金材质，在X线透视下不会产生明显的金属伪影，患者术后复查骨折对位情况时，无需拆除固定装置即可获得清晰的影像学图像，避免反复拆装装置造成的骨折断端移位。

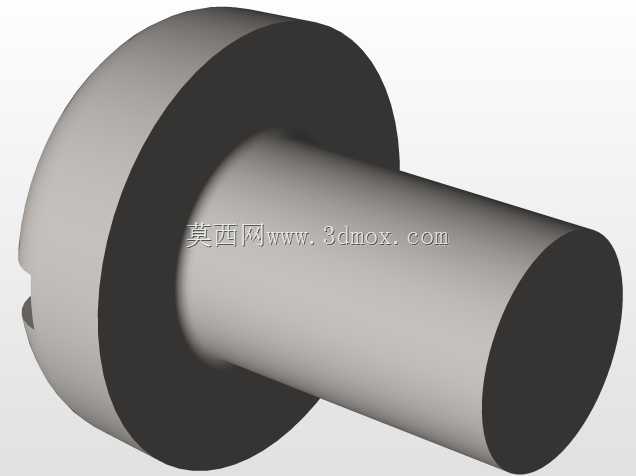

　　从安装边界与尺寸适配角度来看，单组抱箍的闭合状态内径调整范围覆盖80mm到180mm，可适配成人前臂、上臂、小腿、大腿等不同部位的肢体周径，横向连接杆的标准长度为220mm，可根据患者骨折段的长度选配不同长度的连接杆，相邻两组抱箍的最小间距可调整至40mm，最大间距可拉至180mm，可覆盖不同长度骨折段的固定需求。每个夹持爪的径向伸缩行程为60mm，调整到位后通过侧面的紧定螺钉锁紧，锁紧状态下单爪可承受不低于150N的径向载荷，配合三组夹持爪的均匀分布，单组抱箍可提供足够的环抱力，避免装置沿肢体轴向滑移。球铰结构的调整角度覆盖±30°的锥角范围，可满足骨折断端成角畸形矫正过程中的角度调整需求，球头锁紧后的抗扭转力矩不低于20N·m，可承受患者康复训练过程中产生的肢体扭转、轻度负重载荷，不会出现固定角度松动的问题。

　　在实际使用的细节设计上，装置所有的棱角位置都做了R2以上的圆角钝化处理，不存在尖锐凸起，避免患者穿戴过程中剐蹭衣物、划伤皮肤；所有锁紧部件都设置了防脱结构，旋钮拧到最大松开位置时不会从螺杆上脱落，避免临床操作过程中零件掉落污染。装置的整体重量控制在800g以内，相比传统不锈钢材质的外固定支架重量降低40%以上，可减少患者长期佩戴的肢体负重感，降低长期固定导致的肌肉废用性萎缩风险。针对开放性骨折的创面护理需求，抱箍的环形结构预留了足够的操作空间，夹持爪之间的空隙宽度不小于50mm，医护人员可在不拆卸装置的前提下完成创面换药、拆线、观察愈合情况等操作，大幅提升术后护理的便捷性。
