汽车盘式制动钳与通风制动盘总成结构

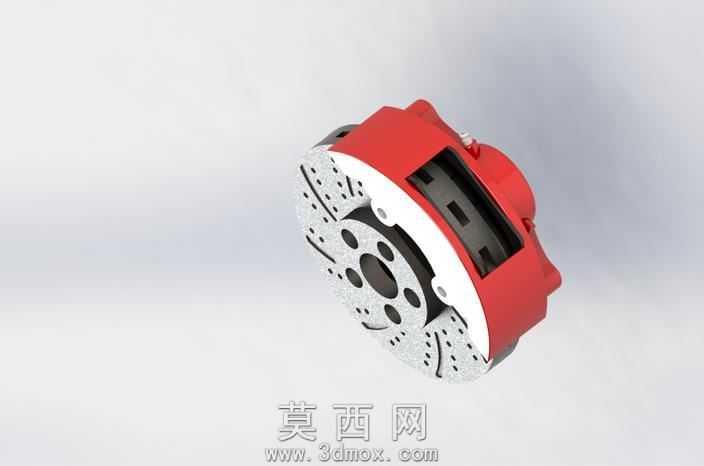

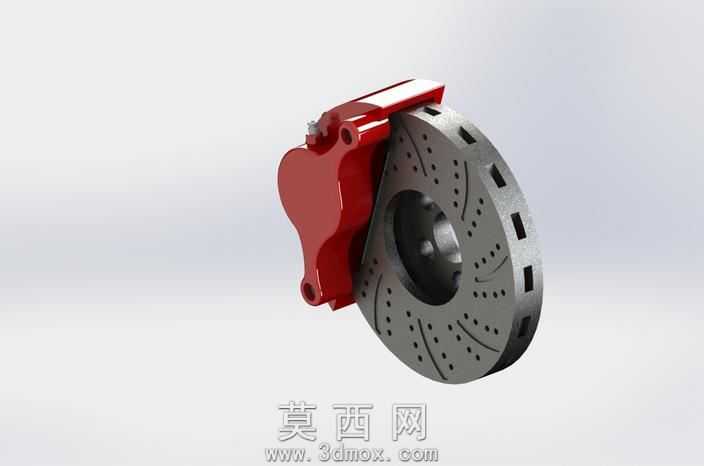

该作品为汽车盘式制动系统核心总成的三维建模成果，完整还原了浮动式制动钳与通风型制动盘的装配结构。建模过程中首先对制动盘进行参数化构建，依据实车制动部件的尺寸比例，绘制制动盘的基础回转轮廓，通过拉伸、切除命令生成盘体的双层通风结构，在两层盘体之间设计均匀排布的径向通风导流筋，既还原了通风散热的结构特征，也保证了盘体的结构强度；随后对制动盘的摩擦工作面进行细节处理，通过阵列命令生成盘面的散热划线与减重孔结构，对安装法兰面的螺栓孔、定位凸台进行精准定位，还原制动盘与轮毂连接的装配接口特征。针对制动钳部分，首先构建钳体的主体壳体结构，通过多步拉伸、放样命令生成红色的钳体外壳，还原钳体跨置在制动盘两侧的浮动式结构特征，对钳体内部的活塞安装腔、制动片导向槽进行精准切除，保证内部结构的装配合理性；随后构建内部的制动摩擦片组件，分别生成摩擦材料层与钢背结构，对摩擦片的消音片、报警片附属结构进行细节刻画，还原制动片在钳体导向槽内的滑动配合关系。材质与渲染环节，为制动盘赋予铸铁金属材质，调整金属粗糙度参数还原铸铁部件的哑光金属质感，对摩擦工作面做轻微的磨损质感处理提升真实感；为制动钳体赋予高饱和度的红色烤漆材质，添加轻微的反光效果还原汽车改装常用的红色卡钳外观质感；为制动摩擦片赋予复合摩擦材料的深灰色粗糙材质，与金属部件形成明确的材质区分。整体装配过程严格按照实车制动系统的配合关系进行约束，保证制动钳与制动盘的间隙符合实际设计要求，各部件之间不存在干涉问题，完整呈现了盘式制动器夹紧制动盘实现减速停车的工作原理，结构细节完整，装配关系清晰，可用于汽车制动系统的结构展示、原理教学以及相关设计方案的参考验证。
