WilwoodGP320赛车制动钳三维结构设计

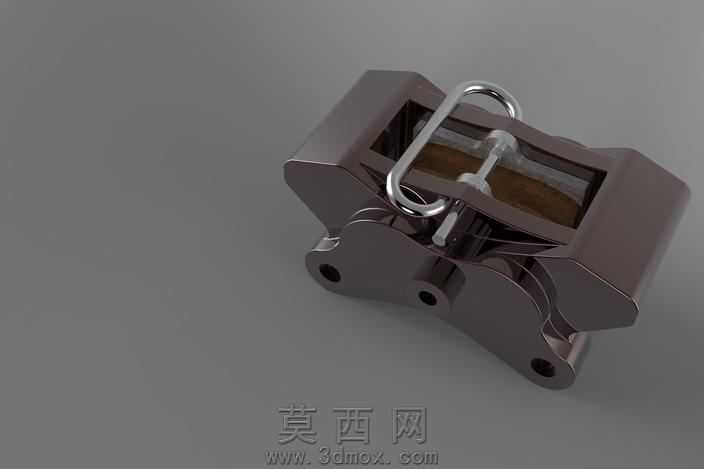

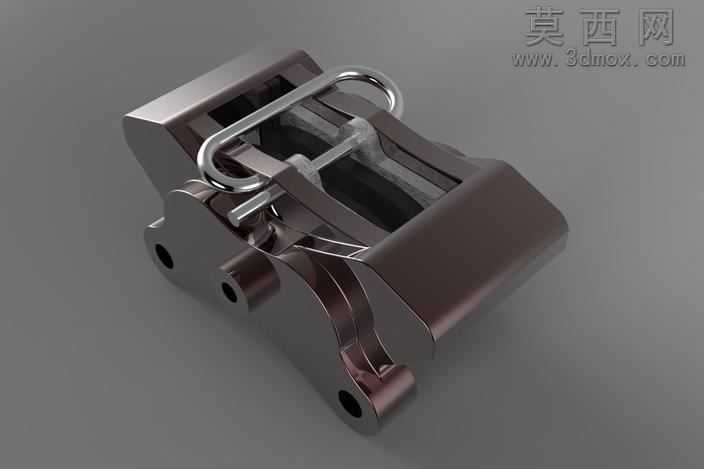

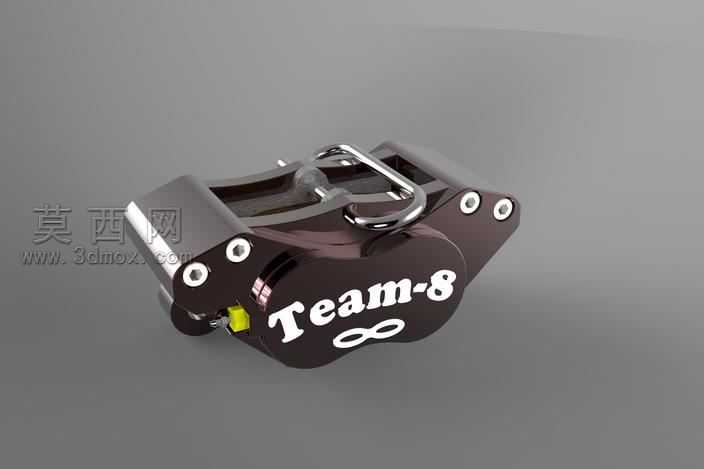

本作品为Wilwood GP320制动钳的三维建模设计成果，建模阶段依托通用三维机械设计软件完成全参数化特征构建，首先对制动钳的整体功能结构进行拆解，将整体划分为钳体主体、活塞安装腔、制动片限位结构、连接销轴、复位弹性构件等独立建模单元，逐一完成各单元的草图绘制与特征生成。建模过程中严格遵循制动钳的实际装配逻辑，对钳体上的安装定位孔、销轴配合孔、油路接口等关键结构的尺寸精度进行严格把控，确保各部件之间的装配间隙符合机械设计公差要求，避免出现干涉错位问题。材质与渲染阶段，针对不同构件的实际材质属性分别配置材质参数：钳体主体采用高强度锻造铝合金材质，渲染时调整金属粗糙度参数模拟锻造金属的哑光磨砂金属质感，还原金属表面经过硬质氧化处理后的深棕金属色泽；连接销轴与弹性卡扣采用不锈钢材质，调整反射参数模拟抛光不锈钢的高亮金属光泽，同时添加细微的表面划痕纹理提升真实感；内部的制动片摩擦材料部分则配置高粗糙度的非金属材质参数，还原摩擦材料的粗糙颗粒质感。结构设计上，该制动钳为对置活塞式制动钳结构，建模时完整还原了内部的活塞容纳腔、制动片导向槽、卡簧安装位等细节结构，钳体外侧的加强筋结构既保证了建模的外观还原度，也符合制动钳实际工作中对结构强度的需求，弹性复位构件的弯折弧度、卡扣的卡接结构都完全参照实物结构进行1:1还原，确保模型可直接用于后续的装配模拟、结构受力分析等工程场景。渲染阶段采用三点布光方案，主光源从侧上方投射突出金属构件的轮廓立体感，辅助光源补光消除暗部死黑，环境光添加微弱的环境反射效果，让金属材质的反射表现更加自然真实，最终渲染效果清晰展现制动钳的整体造型与各部分结构细节，完整呈现这款赛车用制动钳的工业设计美感与精密机械结构特征。
