多接口锥台形法兰连接分流壳体结构

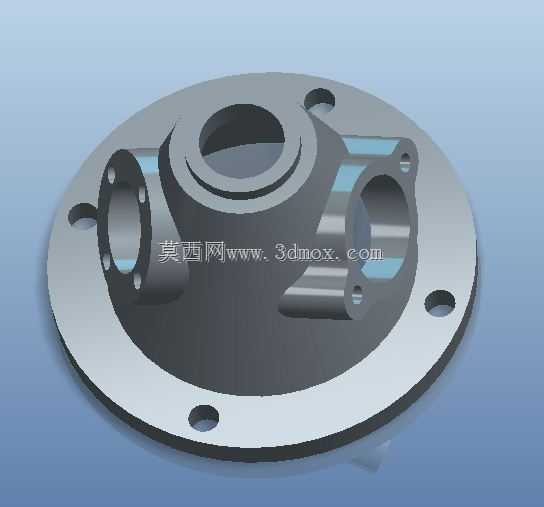

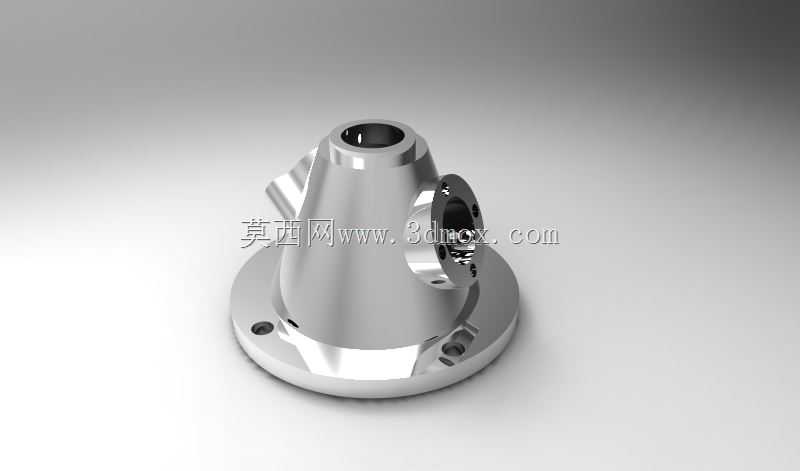

　　这类锥台形多接口壳体，常应用在流体输送管网的支路分流节点、小型压力容器的介质分配段，或是消防供水管网的室外栓体主体结构上，日常工况下承担着单路输入、多路输出的介质导流作用，可适配常压供水、低压气体输送等多种场景，安装位置多固定在管线支墩、墙面预留基座或是户外管网的立管顶端。从结构设计逻辑来看，主体采用锥台形态而非等径直筒，核心是为了在有限的安装空间内，让不同方位的侧置接口获得足够的布置空间，避免相邻接口的外接管路、连接法兰出现安装干涉，同时锥面的平滑过渡能减少介质流经壳体时的局部压损，避免直角转折带来的湍流、介质沉积问题。底部的整圈法兰结构是核心安装定位基准，法兰端面上预留的螺栓孔沿圆周均布，安装时需匹配基座或对接管路的法兰孔位，

　　通过螺栓副实现轴向压紧密封，法兰端面需加工密封槽或是预留密封垫片的放置空间，保证连接位置的承压密封性能。主体锥面上分布的三个侧置接口，分别朝向不同的空间方位，每个接口都自带对接法兰结构，法兰端面与对应接口的轴线垂直，可直接对接外接管件、阀门或是输出终端，接口的通径根据分流支路的流量需求做差异化设计，不同方位的接口可适配不同管径的外接管路，满足多支路不同流量的分配需求。顶部的接口为同轴布置的法兰结构，主要作为主输入口或是顶部排气、测压元件的安装位，接口轴线与主体锥台的中心轴线重合，保证介质流入时的流态稳定。建模过程中优先采用旋转特征生成主体锥壳的基础形态，再通过拉伸、切除特征生成各个方向的接口法兰与内流道，

　　最后对所有棱边做圆角过渡处理，避免应力集中，尤其是锥面与接口的连接位置、法兰与壳体的衔接位置，都需要根据壁厚做对应半径的圆角，保证壳体的结构强度，承压工况下不会出现应力开裂问题。实际选型应用时，需要重点核对底部法兰的安装孔中心距、各个侧接口的朝向角度与通径尺寸，确认安装边界内不会与周边管线、结构件发生碰撞，同时要根据输送介质的压力、腐蚀属性匹配对应的壳体材质与壁厚，常压供水场景可采用铸铁铸造成型，有腐蚀介质的场景则需要选用不锈钢或是做防腐衬里处理。这类结构的流道设计全程保持平滑过渡，没有突变的截面，能有效降低介质输送过程中的噪音与振动，长期运行时不容易出现流道冲刷磨损的问题，相比多通管件焊接拼接的结构，一体成型的锥壳结构密封性更好，

　　没有焊缝泄漏的风险，适合在户外长期免维护的工况下使用。安装时需保证底部法兰与对接基座的同轴度，避免强行对口导致的壳体附加应力，各个侧接口外接管路时需做独立的管架支撑，避免管路重量全部作用在壳体接口上，长期受力导致接口变形泄漏。
