带径向移动枕块的分块式圆形反射装置

　　这类分块式圆形反射结构，最早在射电天文观测、卫星地面接收站、定向微波传输场景中大量应用，后续逐步延伸到聚光太阳能集热、远距离激光校准、特种雷达探测领域，核心作用是通过规则排布的反射单元，将入射的平行电磁波、光波或者粒子束汇聚到指定焦点位置，或是把焦点位置发射的信号整形成平行波束向外传输，相比整体式反射面，分块结构的运输、安装、后期维护成本都能大幅降低，尤其适配大口径反射装置的工程落地需求。

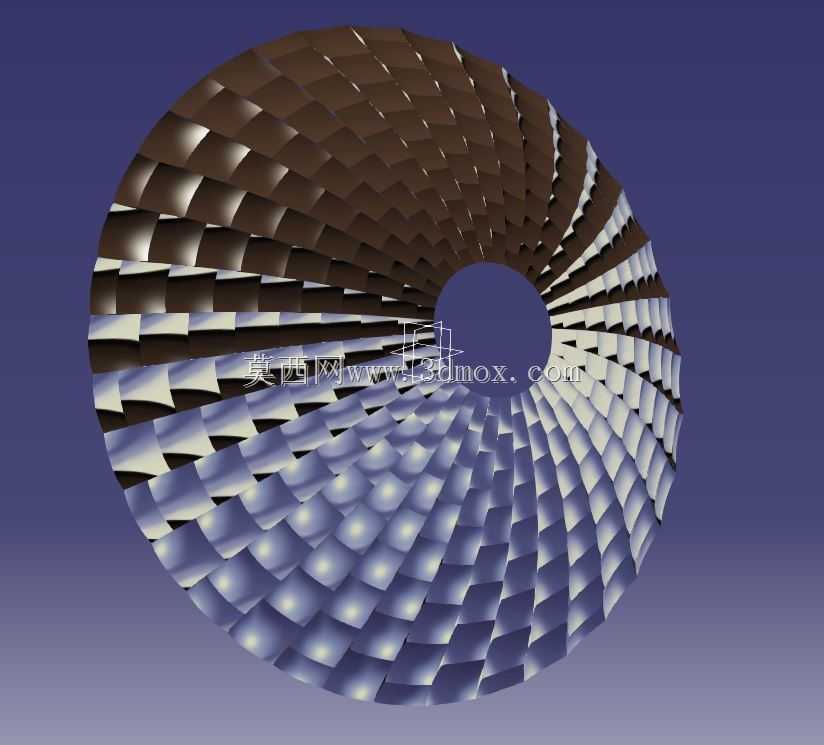

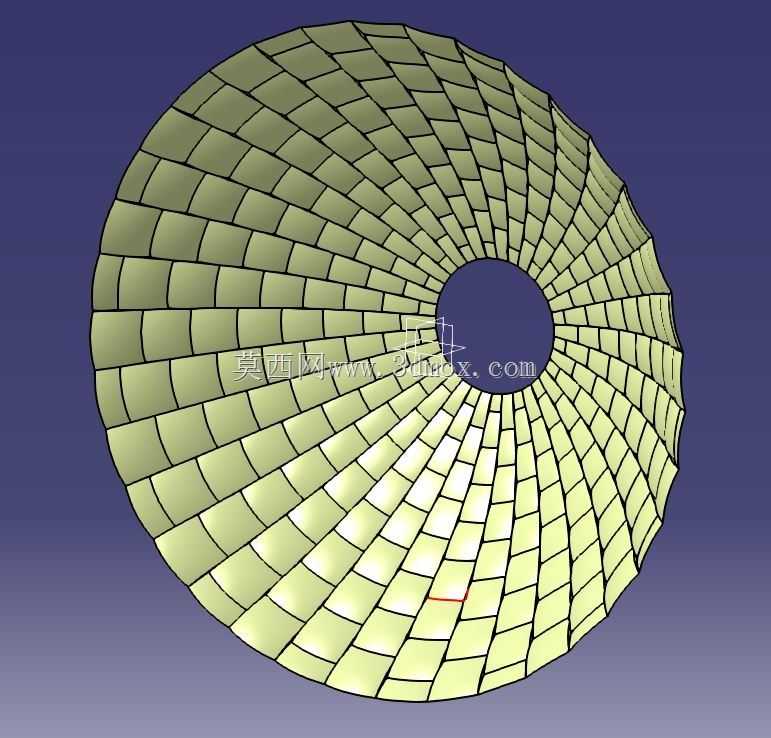

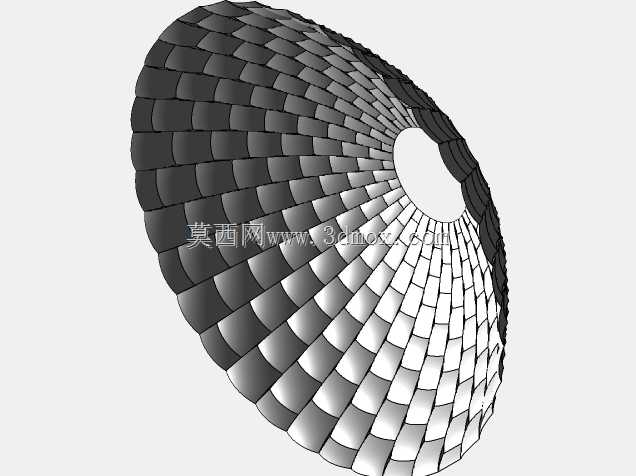

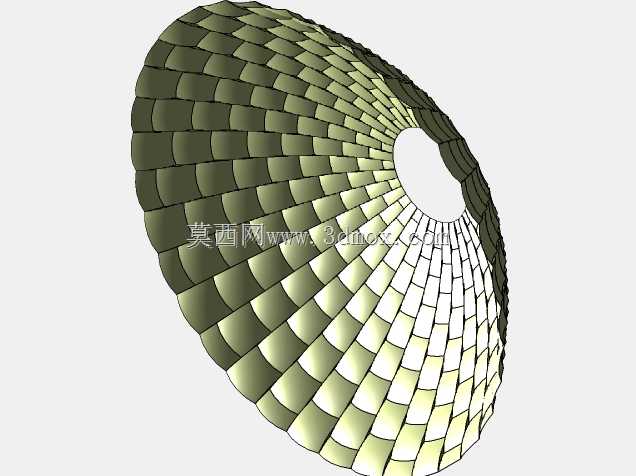

　　从结构设计逻辑来看，该反射装置采用环形分块排布逻辑，中心预留圆形安装通孔，用于穿过馈源支架、调节机构或是信号传输管线，所有反射枕块沿径向与周向形成规则网格排布，每一块枕块都带有独立的径向移动调节结构，安装时可以根据实际面型检测数据，单独调整每一块枕块的径向位置，补偿加工误差、安装形变以及重力载荷带来的面型偏差，保证整体反射面的型面精度控制在设计允许范围内。周向排布的枕块从中心向外尺寸逐步递增，适配环形区域的面积变化规律，相邻枕块之间预留均匀的调节间隙，避免径向移动时出现结构干涉，同时间隙宽度控制在合理范围，减少反射面的漏射损失。

　　实际工程应用中，这类反射装置的安装边界需要重点考量，中心通孔的直径通常根据配套馈源的尺寸、调节支架的活动范围确定，一般大口径地面站用的同类型反射器，中心通孔直径会控制在整体口径的十分之一到八分之一之间，既保证支架安装空间，也不会过多损失有效反射面积。整体反射面的曲面曲率根据工作波长、焦距要求设计，微波通讯场景下的反射面曲率精度要求略低于光学应用场景，但每一块枕块的安装基准面都需要统一贴合背部的支撑桁架，径向移动枕块的调节行程通常预留正负十五毫米的余量，足够抵消现场安装时的基础沉降、桁架形变带来的面型偏移。

　　结构设计过程中，需要先确定整体反射面的基准曲面，通常为旋转抛物面，再按照等面积或者等投影尺寸的规则对曲面进行分块，每一块枕块的背面设计有与径向导轨配合的滑块结构，导轨沿反射面的径向法线方向布置，保证枕块移动时始终沿曲面法线方向调整，不会改变枕块自身的角度基准，降低调节难度。枕块的反射面采用曲面成型工艺，每一块的曲面曲率与所在位置的基准曲面曲率完全匹配，安装后所有枕块的反射面共同拼接成连续的基准反射曲面。背部支撑结构采用环形桁架加径向肋的结构形式，每一根径向肋上都布置对应枕块的安装导轨，桁架的受力经过仿真校核，保证在自重、风载、温度变化工况下的整体形变在允许范围内，不会带动枕块出现超出精度要求的位移。

　　现场安装时，通常先在地面拼装背部环形桁架，调整桁架的整体水平度与中心位置，再从中心向外逐圈安装反射枕块，每安装一圈就利用面型检测设备测量当前圈的枕块位置，通过径向调节机构微调枕块位置，保证面型精度达标后再安装下一圈枕块，相比整体式反射面需要大型吊装设备、对安装场地要求极高的问题，这种分块带径向调节的结构可以用小型吊装设备完成安装，甚至在部分空间受限的楼顶、山区站点也能完成拼装。后期运维过程中，如果某一块枕块出现表面涂层脱落、形变损坏，可以单独拆卸更换对应的枕块，不需要拆解整个反射面，大幅降低运维成本与停机时间。在聚光太阳能应用场景中，这类反射结构还可以通过调整枕块的径向位置，适配不同季节太阳高度角变化带来的焦点偏移，提升聚光效率，不需要整体调整反射面的俯仰角度，降低驱动机构的负载。
