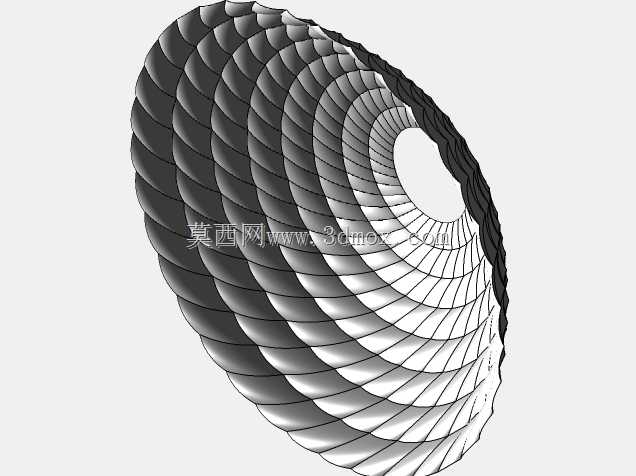

圆位移螺旋网格圆形反射器结构设计

　　这类带螺旋网格结构的圆形反射器，最早在定向照明配光场景里被大量使用，区别于传统整块冲压的反射面，这种分块螺旋排布的结构能在不增加整体厚度的前提下，把反射面的面型精度控制得更稳定，尤其是大口径的反射构件，整块板材成型容易出现应力回弹导致的面型畸变，分块拼接的网格结构能把成型应力分散到每一个小单元片体上，每一块小反射面的曲率都可以单独做微调，最终拼合出来的整体反射面配光曲线更贴合设计预期。

　　从实际应用场景来看，这类反射构件既可以用在工矿场地的大功率投光灯具内部，作为光源的二次配光核心部件，把点光源发出的发散光线整合成指定角度的投射光束，减少无效光溢散，提升目标照射区域的照度均匀度；也可以适配微波信号收发装置的反射面需求，金属材质的网格反射面相比实体面板，风阻系数能降低四成以上，在户外高架、塔台这类常年受强风载荷的安装场景下，结构自身的风振疲劳风险会小很多，同时网格间隙不会对高频信号的反射效率造成明显衰减，兼顾了结构强度和信号反射性能。

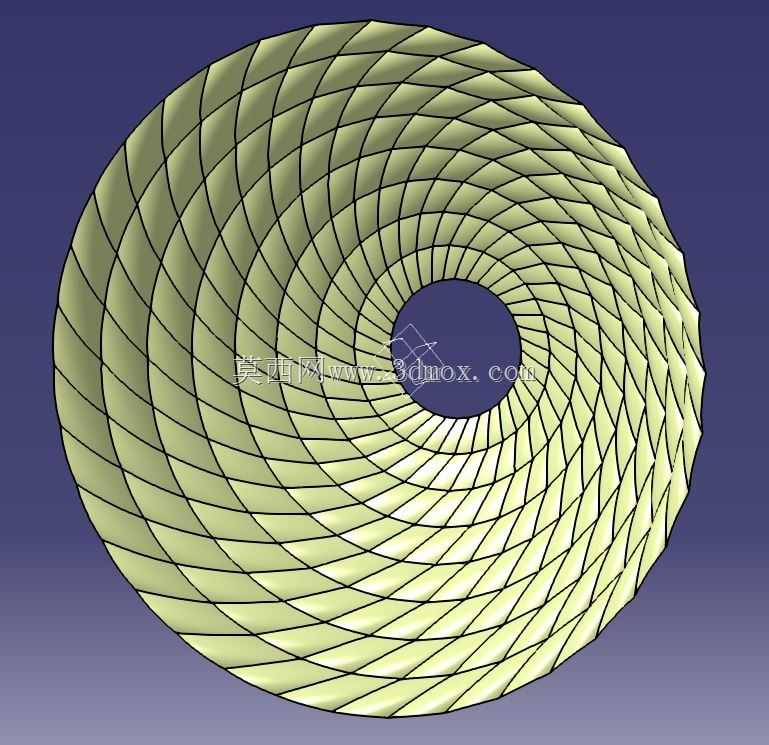

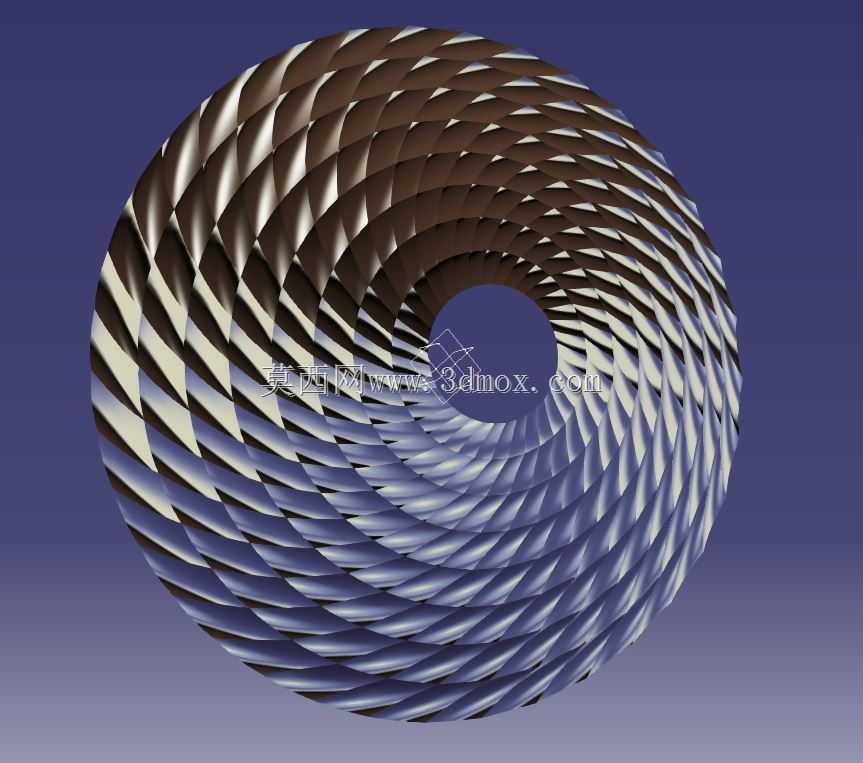

　　设计这类反射器的时候，首先要确定中心安装孔的边界尺寸，中心孔是用来穿过光源固定支架或者信号馈源的，孔径大小要匹配配套的安装基座公差，不能出现和馈源组件干涉的情况，同时中心孔周边的第一圈反射单元片体，曲率要做特殊修正，避免中心区域的反射光线出现汇聚黑圈或者信号旁瓣过高的问题。整体的外轮廓是正圆形，外径尺寸根据实际的配光覆盖范围或者信号增益要求确定，每一圈螺旋排布的反射片体，从中心向外逐渐增大片体面积，螺旋的导程要经过反复验算，保证相邻片体之间的拼接缝隙控制在0.5毫米以内，既不能留过大缝隙造成光线或者信号漏失，也不能让片体之间出现叠边干涉，影响装配精度。

　　结构上每一片反射单元都带有微小的折边，折边一方面是用来提升单片构件的刚性，减少薄板材的翘曲变形，另一方面折边也是相邻片体之间的定位连接位，装配的时候可以通过折边上的定位卡点快速对齐，不需要额外做复杂的工装夹具就能完成整体拼合，拼合完成后整体的背部可以加装环形加强筋，进一步提升整个反射面的结构稳定性，在长期受温度交变影响的使用环境下，不会因为热胀冷缩出现片体错位、面型变形的问题。

　　从安装边界来看，整个反射器的安装固定点均匀分布在最外圈的片体背部，固定点的数量根据整体外径大小调整，通常大口径型号会设置6到8个固定点位，小口径型号设置3到4个固定点位即可，固定点的位置要做动平衡校核，避免反射器在配套转动设备（比如云台跟踪式照明、跟踪式信号接收装置）上转动的时候出现偏心振动。反射面的整体深度，也就是从中心孔所在平面到最外圈反射边缘的轴向距离，要根据反射焦距来确定，焦距越短整体深度越大，对应的反射光线汇聚能力越强，适合长距离投射场景；焦距越长整体深度越浅，对应的光线覆盖角度越宽，适合大范围泛光照明场景。

　　这种螺旋网格的结构还有一个很实用的优势，就是后期维护的时候，如果某一块反射片体出现磕碰损坏或者镀层脱落，不需要更换整个反射器，只需要单独替换对应的损坏片体即可，维护成本比整体式反射面低很多，而且替换单片的时候不需要重新校准整个反射面的面型，因为每一片的定位都是靠相邻片体的折边卡位，装回去就能自动恢复到设计位置，对现场维护人员的技术要求更低，适合在户外偏远站点、高空安装的设备上使用，能大幅减少后期运维的工作量和成本。

　　在建模过程中，要注意每一片反射单元的曲面曲率是连续渐变的，不能出现曲率突变的折角，否则反射出去的光线或者信号会出现杂散光、杂波，影响最终的使用效果。螺旋线的生成要保证等角螺线的参数一致性，这样每一圈片体的排布才会均匀，不会出现局部片体过宽或者过窄的情况，影响整体的外观一致性和结构受力均匀性。片体的厚度选择要兼顾重量和刚性，通常金属材质的片体厚度选0.3到0.8毫米即可，过厚会增加整体重量，给安装支架带来额外载荷，过薄则容易在运输、装配过程中出现变形，影响反射精度。
